Программируемый графический дисплей для управления мобильными машинами IFM R360/PDM NG/Opt-Bonding CR9226

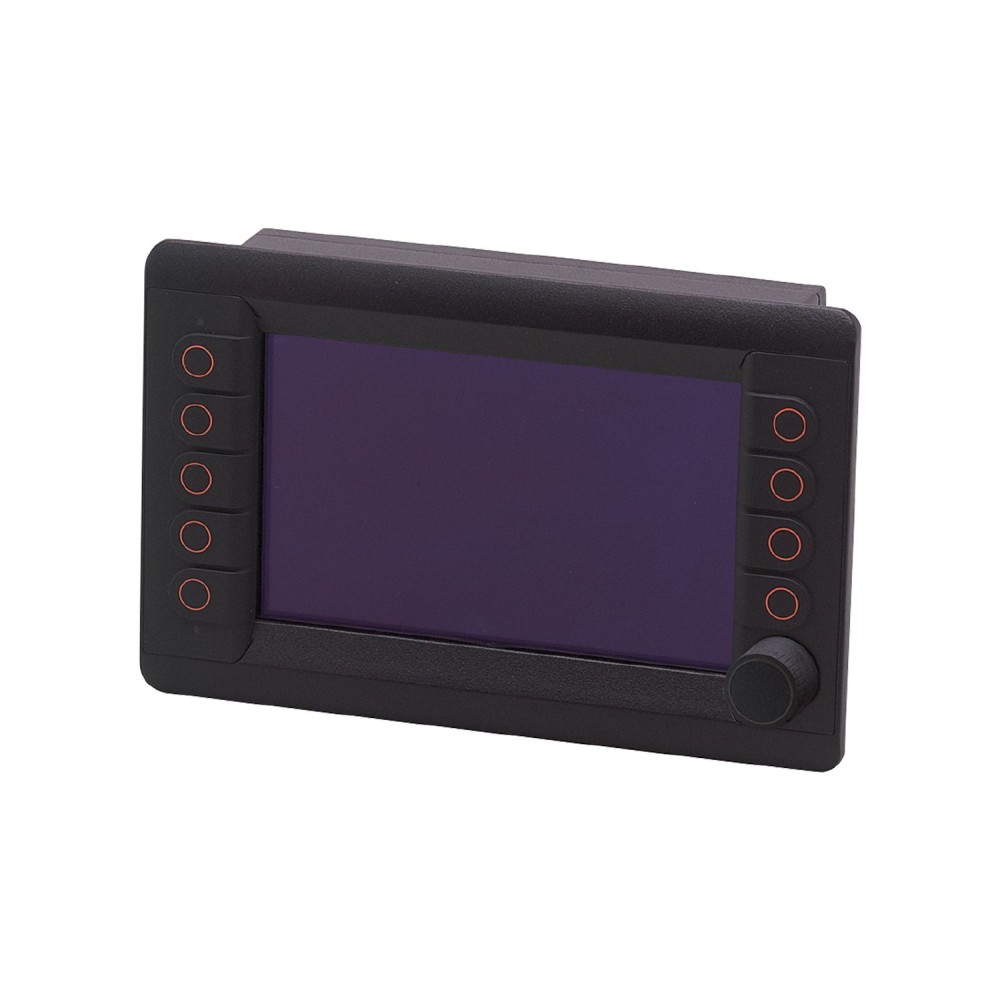

Программируемый графический дисплей IFM CR9226 (R360/PDM NG/Opt-Bonding)

IFM CR9226 представляет собой программируемый человеко-машинный интерфейс (HMI), разработанный для эксплуатации и управления мобильными машинами и оборудованием в сложных условиях. Устройство сочетает функции дисплея и контроллера, обеспечивая визуализацию, обработку данных и управление по протоколам CAN и Ethernet.

Ключевые технические параметры

Данная модель отличается набором параметров, критически важных для применения в мобильной и промышленной автоматизации.

Интегрированные возможности контроллера (ПЛК)

Поддержка свободного программирования в соответствии со стандартом IEC 61131-3 (через CODESYS 2. 3 или CODESYS 3. 5) позволяет использовать дисплей CR9226 как полноценный программируемый логический контроллер (ПЛК). Эта функция исключает необходимость в отдельном управляющем блоке, упрощая архитектуру системы и сокращая общие затраты на компоненты.

Расширенные коммуникационные интерфейсы

Наличие четырех высокопроизводительных CAN-интерфейсов критически важно для интеграции в сложные бортовые сети мобильных машин, поддерживающих протоколы J1939 или CANopen. Дополнительный интерфейс Ethernet и два порта USB обеспечивают возможность регистрации данных, удаленной диагностики и подключения внешних периферийных устройств.

Специализированный дисплей и защита (Opt-Bonding)

7-дюймовый цветной дисплей с разрешением 800 x 480 оснащен технологией оптического бондинга (Opt-Bonding). Данная технология существенно улучшает читаемость изображения при прямом солнечном свете или ярком освещении, а также повышает устойчивость к вибрациям, ударам и проникновению влаги, что является стандартом для мобильной техники. Управление осуществляется с помощью девяти программируемых функциональных клавиш с тактильной обратной связью и энкодера.

Базовые характеристики:
Рабочее напряжение: 10... 32 В DC
Рабочие элементы: 9 программируемых функциональных клавиш с подсветкой, 1 энкодер с кнопкой
Входы/Выходы: 1 цифровой вход, 1 аналоговый вход (0... 32 В), 1 цифровой выход

Основные преимущества

• Высокий уровень надежности:Конструкция с оптическим бондингом (Opt-Bonding) обеспечивает долгосрочную работу в условиях повышенной вибрации, ударных нагрузок и резких перепадов температур, характерных для мобильного оборудования.
• Функциональное объединение HMI и ПЛК:Возможность программирования по IEC 61131-3 позволяет выполнять не только функции отображения, но и реализовывать сложную логику управления машиной, минимизируя количество необходимых компонентов.
• Обширная сетевая интеграция:Четыре CAN-интерфейса и порт Ethernet гарантируют гибкость и масштабируемость системы при интеграции различных датчиков, исполнительных механизмов и других узлов машины.
