Программируемый графический дисплей для управления мобильными машинами IFM R360/PDM NG/Opt-Bonding CR9225

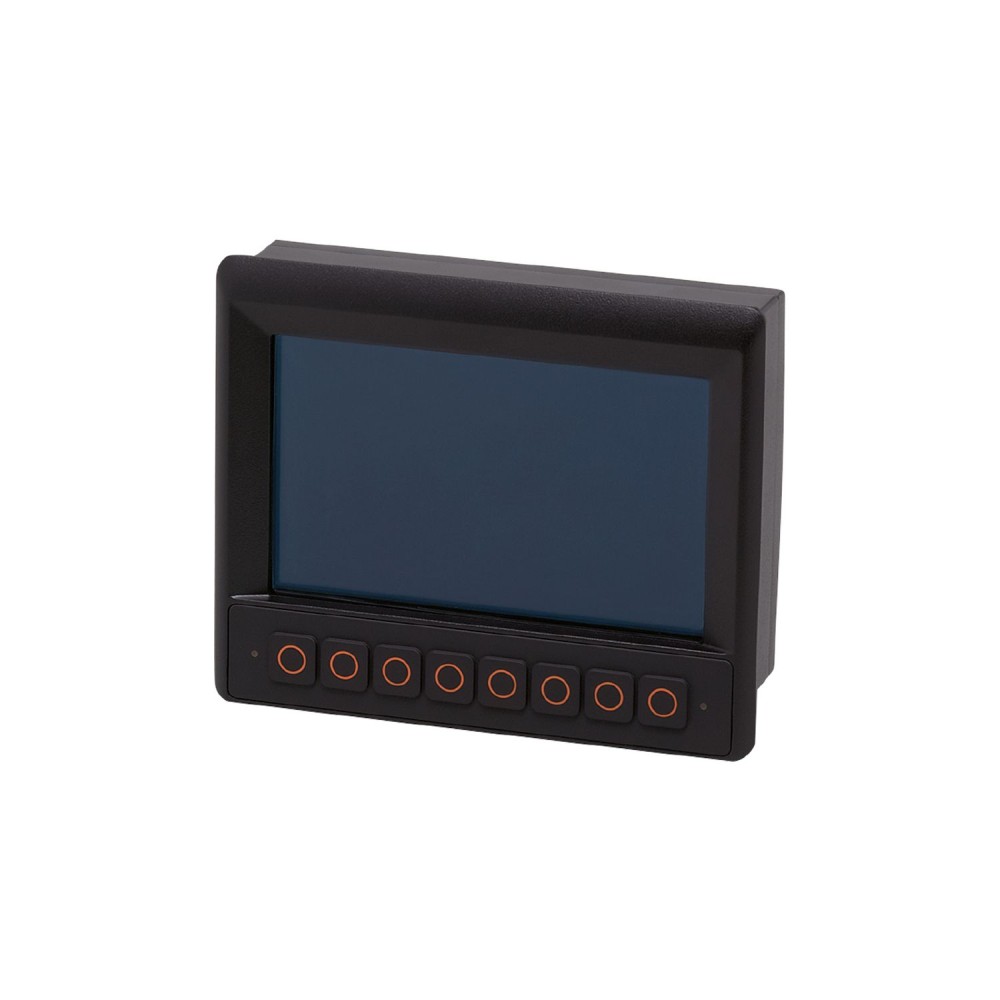

Программируемый графический дисплей IFM R360/PDM NG/Opt-Bonding CR9225

Дисплей R360/PDM NG/Opt-Bonding CR9225 от IFM представляет собой высокоинтегрированный человеко-машинный интерфейс (HMI) с функциями программируемого логического контроллера (ПЛК), предназначенный для использования в мобильных машинах и тяжелых условиях эксплуатации. Устройство разработано для визуализации, управления и настройки параметров систем.

Ключевые технические характеристики и их практическое значение

Для обеспечения надежной работы и интеграции в системы мобильной техники были определены следующие критически важные параметры:

• Встроенный функционал ПЛК по IEC 61131-3:

  Дисплей выполняет функции контроллера, программируемого через CODESYS 3. 5 или 2. 3 в соответствии со стандартом IEC 61131-3. Это исключает необходимость в отдельном управляющем контроллере в некоторых приложениях, упрощая архитектуру системы и сокращая общие затраты на оборудование.

• Расширенные коммуникационные возможности (4x CAN, 1x Ethernet):

  Наличие четырех независимых интерфейсов CAN позволяет интегрировать дисплей в сложные бортовые сети с несколькими шинами (например, J1939, CANopen) без использования внешних шлюзов. Интерфейс Ethernet предназначен для высокоскоростного обмена данными или удаленной диагностики.

• Оптическая технология Opt-Bonding и рабочие элементы:

  Технология Opt-Bonding (оптическое склеивание) обеспечивает высокий уровень контрастности и читаемости 7-дюймового цветного дисплея (800 x 480) даже при прямом солнечном свете. Восемь свободно программируемых функциональных клавиш с тактильной обратной связью и подсветкой обеспечивают надежное управление в условиях вибрации и при работе в перчатках.

• Рабочее напряжение и встроенные входы/выходы:

  Диапазон рабочего напряжения 10... 32 В DC соответствует стандартам бортовых сетей мобильной техники (12 В и 24 В). Наличие одного цифрового и одного аналогового входов (0... 32 В), а также одного цифрового выхода, позволяет осуществлять прямое подключение простых датчиков и исполнительных механизмов.

Основные преимущества

Конструкция и функционал дисплея обеспечивают следующие ключевые преимущества для эксплуатации в мобильном оборудовании:

• Высокая надежность отображения:Применение технологии Opt-Bonding гарантирует четкое визуальное представление данных в широком диапазоне внешнего освещения, критически важном для безопасности и эффективности работы на открытом воздухе.
• Интеграция ПЛК и HMI:Объединение функций контроллера и интерфейса в одном корпусе на базе CODESYS 3. 5/2. 3 упрощает разработку программного обеспечения и снижает сложность электромонтажа.
• Многоканальная связь:Четыре CAN-интерфейса обеспечивают гибкую и многоуровневую интеграцию в различные подсистемы мобильной машины (двигатель, трансмиссия, гидравлика, рабочие органы).
