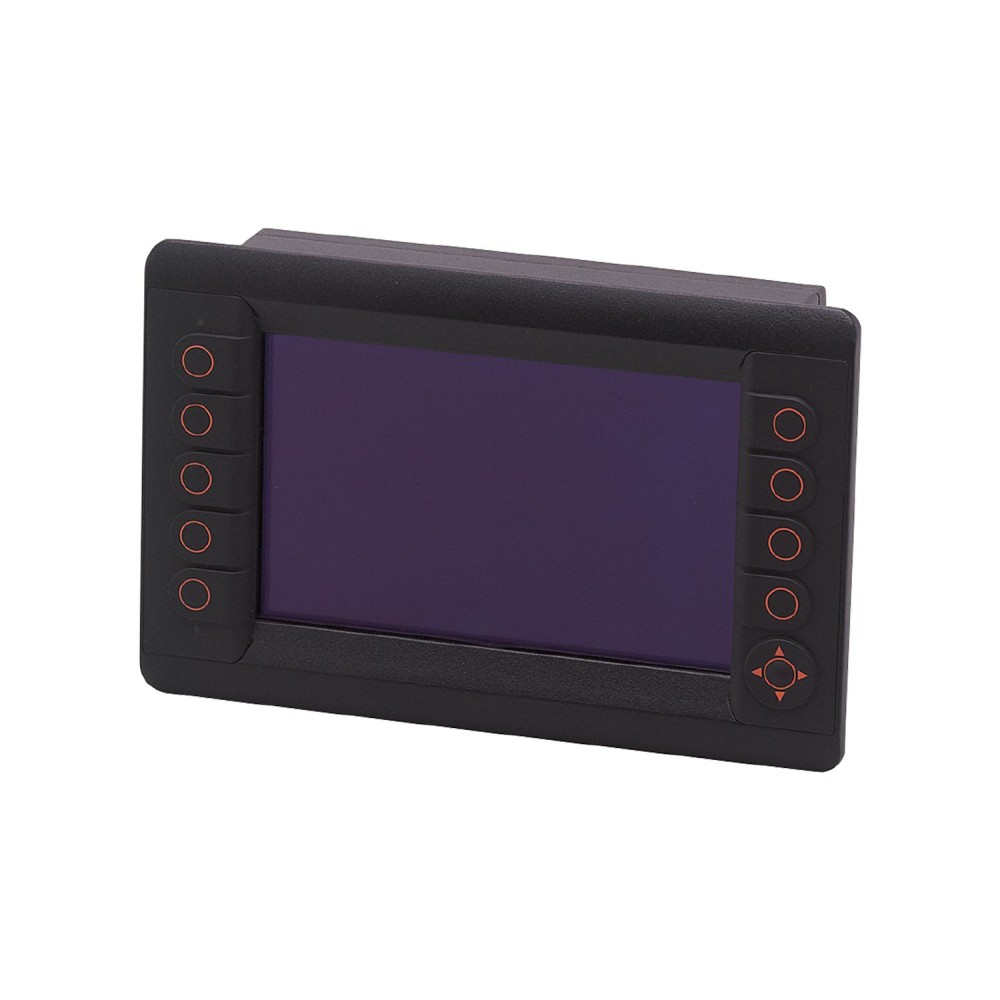

Программируемый графический дисплей для управления мобильными машинами IFM R360/PDM NG/Opt-Bonding CR9224

Основные технические характеристики программируемого дисплея IFM CR9224

Программируемый графический дисплей IFM CR9224 предназначен для использования в качестве человеко-машинного интерфейса (HMI) и контроллера в системах управления мобильными машинами. Устройство спроектировано для эксплуатации в сложных условиях и обеспечивает функции визуализации, параметрирования и непосредственного управления исполнительными механизмами.

Ключевые параметры и практическое значение

• Интегрированная функция ПЛК (IEC 61131-3, CODESYS)
  Поддержка свободного программирования в соответствии со стандартом IEC 61131-3 с использованием CODESYS 2. 3 или 3. 5 позволяет применять дисплей не только для визуализации, но и в качестве основного контроллера для выполнения логики управления машиной, что снижает общую сложность системы и потребность в дополнительных аппаратных средствах.
• Дисплей с технологией Opt-Bonding
  7-дюймовый цветной дисплей с разрешением 800 x 480 оснащен технологией оптического склеивания (Opt-Bonding), которая минимизирует внутренние отражения и значительно улучшает читаемость изображения при прямом солнечном свете. Это критически важно для работы оператора на открытых мобильных платформах.
• Расширенная коммуникационная архитектура (4 CAN-интерфейса, 1 Ethernet)
  Наличие четырех высокопроизводительных CAN-интерфейсов и одного Ethernet-порта обеспечивает высокую гибкость при интеграции в бортовые сети. Четыре шины CAN позволяют одновременно взаимодействовать с различными подсистемами, такими как двигатель, трансмиссия и рабочее оборудование, без необходимости использования внешних шлюзов.
• Широкий диапазон рабочего напряжения 10... 32 В DC
  Устройство рассчитано на работу в стандартных бортовых электрических сетях мобильной техники (24 В), а расширенный диапазон напряжения от 10 до 32 В DC обеспечивает стабильность функционирования при значительных просадках или всплесках напряжения в момент запуска двигателя или изменения нагрузки.

Преимущества модели

• Надежный пользовательский интерфейс
  Дисплей оснащен 9 свободно программируемыми функциональными клавишами с подсветкой и тактильной обратной связью, что гарантирует точный и уверенный ввод команд даже в условиях вибрации или в перчатках.
• Комбинированная функциональность
  Объединение HMI и программируемого контроллера в одном корпусе упрощает монтаж и проводку, сокращает количество необходимых компонентов и экономит место в кабине или на панели управления.
• Готовность к бортовым сетям
  Встроенный USB-интерфейс обеспечивает возможность регистрации данных (дата-логгинг) и удобного обновления программного обеспечения и конфигурации, что является важным аспектом для сервисного обслуживания и мониторинга работы машины.

Технические характеристики

Размер дисплея: 7"
Разрешение экрана: 800 x 480
Рабочее напряжение: 10... 32 В DC
Количество CAN-интерфейсов: 4
Количество USB-интерфейсов: 2
Количество интерфейсов Ethernet: 1
Цифровые входы: 1
Аналоговые входы: 1 (0... 32 В)
Цифровые выходы: 1
Габариты: 146 x 225 x 64, 5 мм
Часы реального времени: Да
