Программируемый графический дисплей для управления мобильными машинами IFM R360/PDM NG/Opt-Bonding CR9223

Программируемый графический дисплей IFM R360/PDM NG/Opt-Bonding CR9223

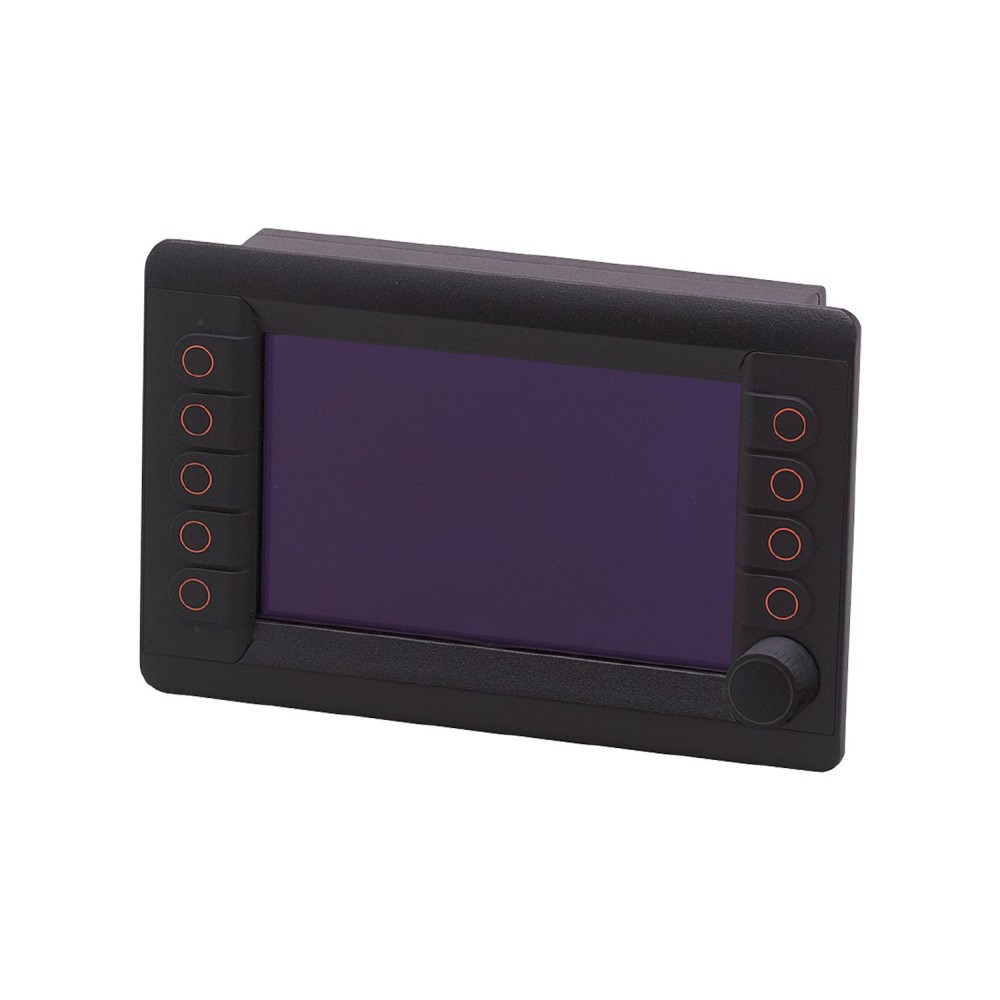

Графический дисплей CR9223 представляет собой промышленный интерфейс HMI с интегрированной функцией программируемого логического контроллера (ПЛК), предназначенный для использования в системах управления мобильными машинами и оборудованием. Устройство выполнено в прочном корпусе и оптимизировано для работы в тяжелых условиях эксплуатации.

Ключевые технические параметры

При выборе данной модели критически важны следующие технические характеристики:

• Интегрированная функция ПЛК (IEC 61131-3):
  Поддержка свободного программирования в соответствии со стандартом IEC 61131-3 с использованием среды CODESYS 2. 3 или 3. 5. Это обеспечивает возможность не только визуализации, но и реализации сложной логики управления непосредственно на устройстве, снижая потребность в отдельном контроллере.


• Расширенный набор коммуникационных интерфейсов:
  Дисплей оснащен четырьмя CAN-интерфейсами, одним Ethernet-портом и двумя USB-интерфейсами. Такой набор портов обеспечивает высокую производительность при обмене данными с бортовыми системами, датчиками и удаленными устройствами, что необходимо для построения сложных сетевых архитектур.


• Эргономика и надежность элементов управления:
  Управление осуществляется посредством девяти свободно программируемых функциональных клавиш с подсветкой и тактильной обратной связью, а также энкодера с кнопкой. Тактильный отклик клавиш критичен для безошибочного управления в условиях вибрации и работы оператора в перчатках.


• Визуализация данных:
  Цветной 7-дюймовый дисплей с разрешением 800 x 480 точек. Технология Opt-Bonding (указанная в артикуле) обеспечивает улучшенную читаемость изображения за счет минимизации внутренних отражений, что важно для работы на открытом воздухе или при ярком освещении.

Преимущества и особенности

Основные преимущества, связанные с конструкцией и характеристиками дисплея IFM CR9223:

• Двойная функциональность:Сочетание графического интерфейса оператора (HMI) и программируемого контроллера (ПЛК) в одном устройстве упрощает аппаратную архитектуру системы управления мобильной машиной и сокращает затраты на монтаж и кабельную разводку.
• Сетевая универсальность:Наличие четырех CAN-интерфейсов позволяет использовать дисплей в качестве центрального коммуникационного узла для подключения нескольких независимых CAN-шин, обеспечивая гибкую интеграцию различных подсистем.
• Промышленная адаптация:Рабочий диапазон напряжения от 10 до 32 В DC адаптирован для бортовых сетей транспортных средств, а наличие аналогового входа (0... 32 В) и часов реального времени расширяет возможности по сбору данных и логированию событий.

Устройство R360/PDM NG/Opt-Bonding CR9223 является специализированным решением для оперативного контроля, параметрирования и управления функциями в средах с высокими требованиями к надежности и коммуникационной гибкости.
