Программируемый графический дисплей для управления мобильными машинами IFM R360/PDM360 NG 12”/Touch CR1201

Программируемый графический дисплей IFM CR1201 (R360/PDM360 NG 12"/Touch)

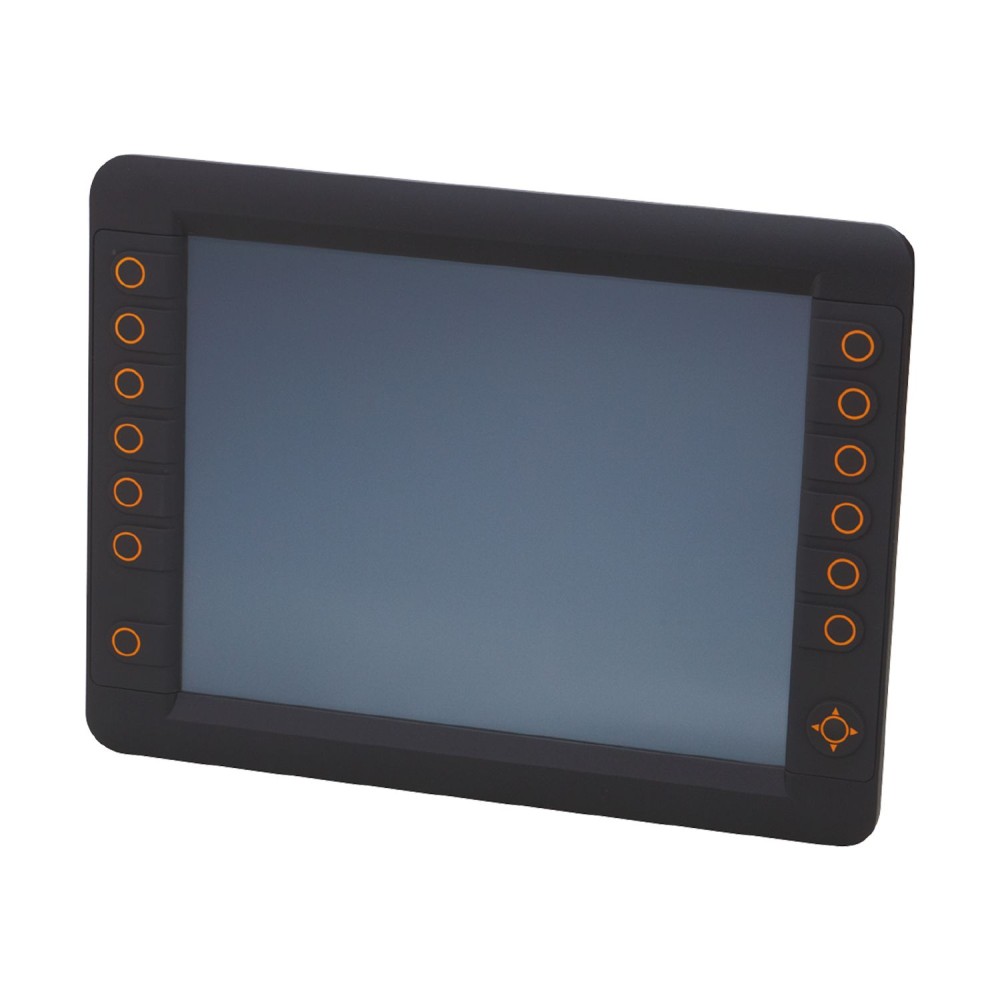

Программируемый графический дисплей IFM CR1201 представляет собой панель оператора (HMI) с интегрированной функцией контроллера (PLC), разработанную специально для систем управления мобильными машинами и транспортными средствами. Устройство предназначено для визуализации функций машины, настройки параметров и непосредственного управления исполнительными механизмами в сложных промышленных и внедорожных условиях эксплуатации.

Ключевые технические характеристики и практическое значение

Описание сфокусировано на критически важных параметрах, определяющих применимость дисплея в мобильных системах управления.

• Интегрированная функция ПЛК и программирование по IEC 61131-3
  Дисплей функционирует как полноправный контроллер, свободно программируемый в среде CODESYS 3. 5 или CODESYS 2. 3 в соответствии со стандартом IEC 61131-3. Это позволяет консолидировать функции человеко-машинного интерфейса и логического контроллера в одном устройстве, снижая сложность архитектуры системы и требования к монтажному пространству.


• Развитые коммуникационные возможности: 4 CAN-интерфейса и Ethernet
  Наличие четырех высокопроизводительных CAN-интерфейсов критически важно для связи с многочисленными электронными блоками управления (ECU) в мобильных машинах по протоколам SAE J1939 или CANopen. Интерфейс Ethernet обеспечивает возможность подключения к бортовым сетям более высокого уровня и удаленной диагностики.


• Рабочее напряжение 10... 32 В DC
  Широкий диапазон напряжения питания соответствует стандартам бортовых электрических систем 12 В и 24 В, обеспечивая стабильную и надежную работу дисплея при возможных колебаниях напряжения, характерных для мобильной техники.


• Надежные элементы ввода/вывода
  Устройство оснащено 12-дюймовым цветным сенсорным экраном с разрешением 1024 x 768 пикселей и светодиодной (LED) подсветкой, что обеспечивает четкое отображение информации. Дополнительно предусмотрены 13 свободно программируемых функциональных клавиш с подсветкой и тактильной обратной связью, а также навигационная клавиша с кнопкой. Такое сочетание сенсорного ввода и физических клавиш гарантирует надежное управление даже в неблагоприятных условиях эксплуатации (пыль, перчатки, вибрация).

Основные преимущества

Ключевые характеристики обеспечивают следующие практические преимущества:

• Консолидация управления:Объединение HMI и контроллера в одном устройстве упрощает систему управления, сокращает количество необходимых компонентов и облегчает процесс монтажа и обслуживания.
• Высокая интеграционная способность:Четыре CAN-интерфейса, Ethernet и два видеоинтерфейса (CVBS) позволяют легко интегрировать дисплей в сложные многошинные архитектуры и системы видеонаблюдения мобильной техники.
• Удобство и надежность ввода:Сочетание большого сенсорного экрана и программируемых физических клавиш с подсветкой обеспечивает оператору удобство и надежность ввода данных, а также визуальный контроль в любых условиях освещенности.
