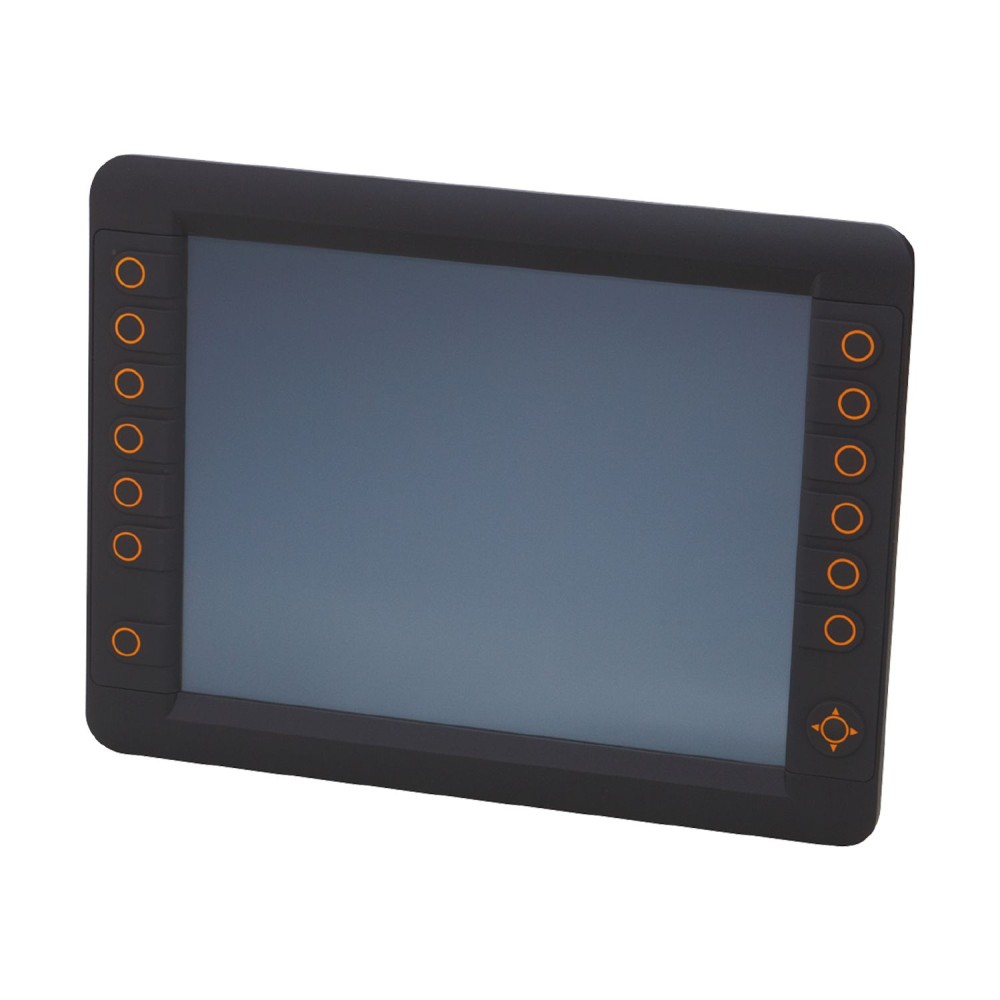

Программируемый графический дисплей для управления мобильными машинами IFM R360/PDM360 NG 12” CR1200

Программируемый графический дисплей IFM PDM360 NG-12 CR1200

Дисплей IFM R360/PDM360 NG 12" CR1200 представляет собой диалоговый модуль с функцией ПЛК, предназначенный для управления, настройки параметров и визуализации процессов в мобильной технике. Устройство разработано для использования в качестве высокопроизводительного интерфейса HMI/контроллера в сложных эксплуатационных условиях.

Технический статус:Указанная модель рекомендуется исключительно для обслуживания и замены в существующих системах, ее применение в новых проектах нецелесообразно.

Ключевые технические характеристики и практическое значение

При выборе данной модели критически важны следующие параметры, определяющие ее функциональность и надежность:

• 12-дюймовый дисплей с технологией Optical Bonding(разрешение 1024 x 768). Высокое разрешение и технология "Optical Bonding" (подтверждено поиском) обеспечивают оптимальную читаемость данных, устраняя воздушный зазор между защитным стеклом и дисплеем, что критично для предотвращения конденсации и улучшения видимости при прямом солнечном свете и различных углах обзора.
• Расширенная коммуникационная платформа (4 x CAN, 2 x CVBS). Наличие четырех CAN-интерфейсов с поддержкой протоколов CANopen и SAE J1939 (подтверждено поиском) гарантирует бесшовную интеграцию в бортовые сети, а два видеоинтерфейса (CVBS) позволяют напрямую подключать аналоговые камеры для мониторинга рабочего пространства.
• Функция ПЛК в соответствии с IEC 61131-3. Возможность свободного программирования с использованием CODESYS 3. 5 или CODESYS 2. 3 (подтверждено поиском) позволяет использовать дисплей не только как HMI, но и как центральный 32-битный контроллер для реализации логики управления мобильной машиной.
• Высокая степень защиты IP 65 / IP 67. Полностью герметичный корпус из литого алюминия с рейтингом защиты IP 65 / IP 67 (подтверждено поиском) допускает монтаж устройства как внутри, так и снаружи кабины, обеспечивая защиту от попадания пыли, грязи и влаги.

Основные технические преимущества

Ключевые преимущества дисплея PDM360 NG-12 CR1200 обусловлены его конструкцией и аппаратными возможностями:

• Надежность в тяжелых условиях:Защита IP 65 / IP 67 и устойчивая к царапинам стеклянная панель (подтверждено поиском) позволяют эксплуатацию в широком диапазоне температур, вибрационных и климатических нагрузок, характерных для мобильной техники.
• Универсальность в управлении:Наличие 13 программируемых функциональных клавиш с подсветкой и тактильной обратной связью, а также навигационной клавиши, обеспечивает удобное и интуитивно понятное управление функциями машины даже в перчатках.
• Эффективное сетевое взаимодействие:Четыре CAN-интерфейса обеспечивают высокую пропускную способность и отказоустойчивость для обмена данными с другими компонентами, а рабочее напряжение 10... 32 В DC соответствует требованиям автомобильных и промышленных бортовых сетей.
