Программируемый графический дисплей для управления мобильными машинами IFM R360/PDM NG/DialogDisplay CR1087

Программируемый графический дисплей **IFM CR1087** серии R360/PDM NG разработан для использования в качестве человеко-машинного интерфейса (HMI) и контроллера в системах управления мобильными машинами. Устройство объединяет функции дисплея и программируемого логического контроллера (ПЛК), что позволяет применять его как центральный элемент системы автоматизации.

Ключевые технические характеристики

Данная модель отличается интеграцией мощных коммуникационных возможностей и функций управления, критически важных для эксплуатации в условиях мобильной техники. Выбраны 4 ключевых параметра, определяющих функциональность и сферу применения дисплея:

1. Функция ПЛК и возможности программирования:
Дисплей поддерживает функцию ПЛК со свободным программированием в соответствии со стандартом IEC 61131-3, используя среды CODESYS 3. 5 или CODESYS 2. 3. Это позволяет использовать устройство не только для визуализации, но и для непосредственного управления исполнительными механизмами и логики работы машины, консолидируя HMI и контроллер в одном корпусе.

2. Расширенные коммуникационные интерфейсы:
Устройство оснащено 4 независимыми CAN-интерфейсами, 1 интерфейсом Ethernet и 2 USB-интерфейсами. Множественные CAN-порты обеспечивают гибкое подключение к различным подсетям CAN, таким как J1939 или CANopen, а Ethernet и USB служат для диагностики, передачи данных и обновления программного обеспечения.

3. Параметры дисплея и управления:

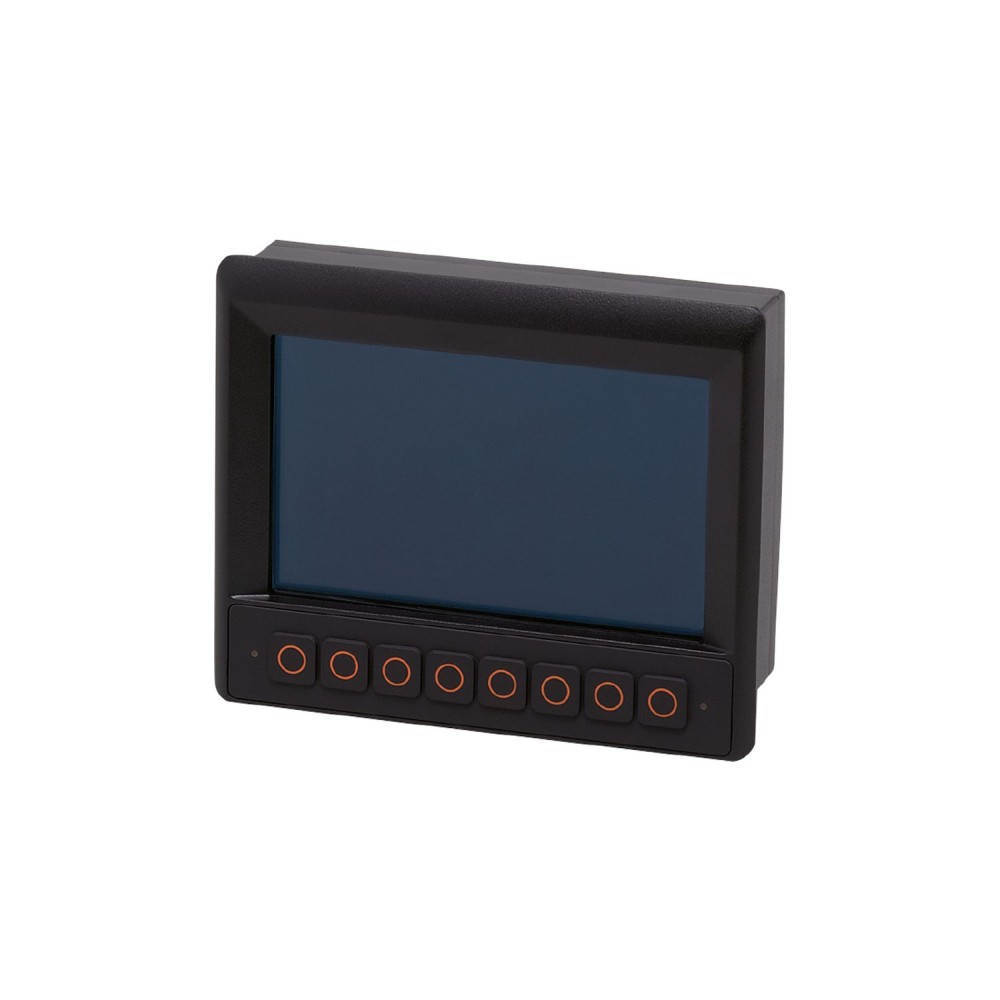

Встроенный 7-дюймовый цветной дисплей с разрешением 800 x 480 обеспечивает четкую визуализацию рабочих параметров и пользовательского интерфейса, что важно для оператора. Управление осуществляется через 8 свободно программируемых функциональных клавиш с подсветкой, которые имеют тактильную обратную связь для надежной работы в условиях вибрации или при использовании оператором перчаток. Размеры устройства составляют 157 x 192 x 53. 6 мм.

4. Рабочий диапазон напряжения:
Рабочее напряжение составляет 10... 32 V DC. Такой широкий диапазон позволяет интегрировать дисплей в бортовые электрические сети как 12 В, так и 24 В, что является стандартом для большинства типов мобильных машин.

Главные функциональные преимущества

• Консолидация системы управления:Интеграция функции ПЛК на базе CODESYS исключает необходимость в отдельном блоке управления, упрощая архитектуру системы и снижая общие затраты на компоненты.
• Высокая гибкость интеграции:Наличие четырех CAN-интерфейсов и порта Ethernet обеспечивает возможность подключения к сложным сетевым структурам, характерным для современной мобильной и специальной техники.
• Надежность интерфейса оператора:Физические функциональные клавиши с подсветкой и тактильной обратной связью гарантируют безошибочное и уверенное управление в неблагоприятных условиях эксплуатации, включая низкую освещенность и воздействие внешних факторов.

Дополнительные данные:
Вес устройства составляет 1614 г, потребляемая мощность — 7. 2 Вт. В наличии также имеются 1 цифровой вход, 1 аналоговый вход (0... 32 В) и 1 цифровой выход. Устройство оснащено часами реального времени.
