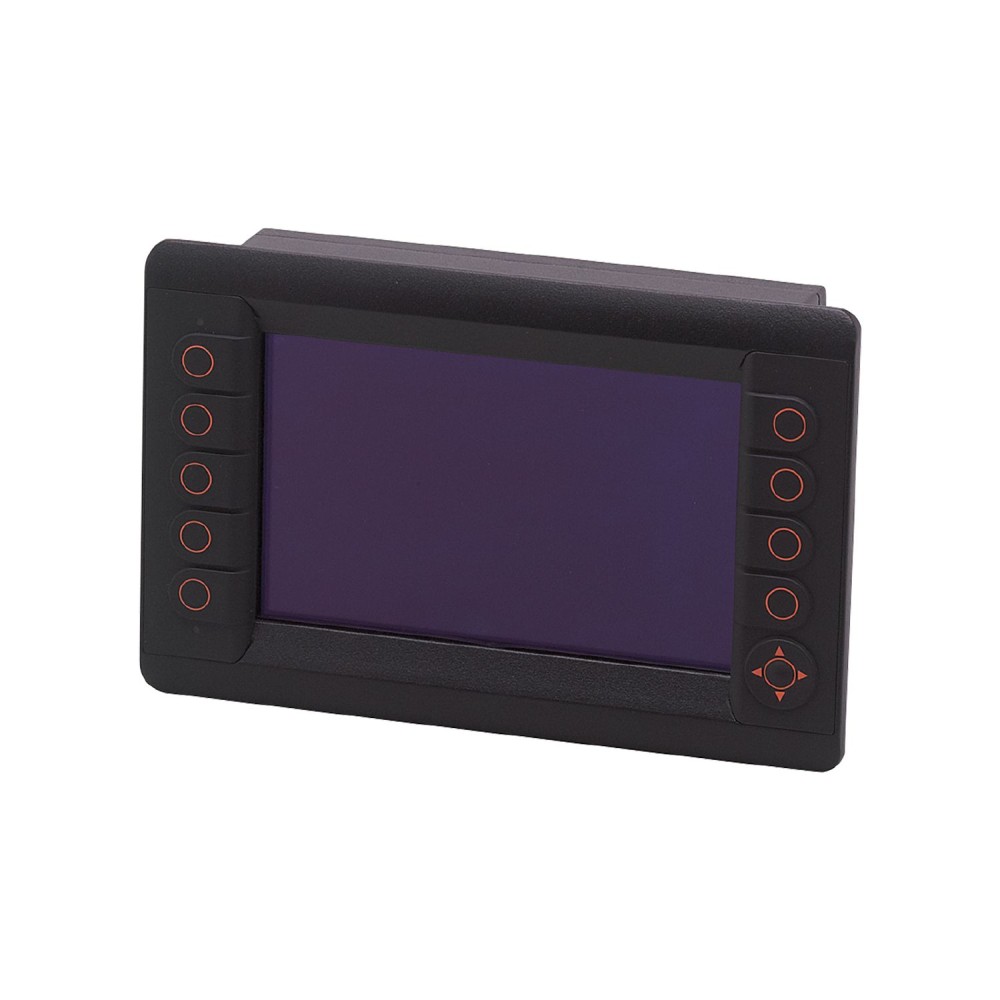

Программируемый графический дисплей для управления мобильными машинами IFM R360/PDM NG/DialogDisplay/C CR1085

Общие сведения и назначение

Программируемый графический дисплей IFM CR1085 (R360/PDM NG/DialogDisplay/C) представляет собой рабочий и диалоговый модуль PDM360 NG, разработанный для управления, настройки параметров и эксплуатации мобильных машин и промышленного оборудования. Устройство сочетает функции панели оператора (HMI) и программируемого логического контроллера (ПЛК), что позволяет реализовывать комплексные системы управления в одном корпусе.

Ключевые технические характеристики

Выбор данной модели критически зависит от ее интеграционных возможностей и вычислительных ресурсов.

1. Встроенная функция ПЛК и программирование

Функциональность ПЛК поддерживается процессором MPC5121 с частотой 400 МГц и общим объемом памяти, включающим 256 Мбайт RAM и 1 Гбайт внутренней флэш-памяти.
Дисплей свободно программируется в соответствии со стандартом **IEC 61131-3** с использованием среды **CODESYS 3. 5** или **CODESYS 2. 3**. Эта особенность позволяет реализовывать сложную логику управления напрямую в HMI-интерфейсе, исключая необходимость в дополнительном, отдельном контроллере.

2. Расширенные коммуникационные возможности

Модуль оснащен четырьмя высокопроизводительными CAN-интерфейсами (**ISO 11898**) с поддержкой протоколов **CANopen**, **SAE J 1939** или свободного протокола (Raw CAN).
Наличие четырех CAN-портов критически важно для сложных мобильных систем, где требуется подключение к нескольким независимым шинам или сегментам сети. Кроме того, имеются два USB-интерфейса для регистрации данных, один интерфейс Ethernet и два аналоговых видеовхода (CVBS) для подключения камер наблюдения.

3. Параметры дисплея и ввода

Используется 7-дюймовый цветной дисплей с разрешением 800 x 480 пикселей и LED-подсветкой.
Ввод данных осуществляется с помощью девяти свободно программируемых функциональных клавиш с подсветкой и тактильной обратной связью, а также навигационной клавиши (рокерного переключателя) с центральной кнопкой. Наличие физических клавиш с тактильной отдачей обеспечивает надежное управление в условиях вибрации и при работе в перчатках, что важно для мобильной техники.

4. Защита и диапазон питания

Устройство имеет класс защиты **IP 67** при подключенных разъемах, что обеспечивает полную защиту от пыли и временного погружения в воду, подтверждая его пригодность для работы в тяжелых условиях эксплуатации.
Рабочее напряжение составляет **10... 32 В DC**. Широкий диапазон рабочего напряжения позволяет использовать дисплей как в 12 В, так и в 24 В бортовых сетях мобильной техники без использования дополнительных преобразователей.

Преимущества для эксплуатации

• Высокая степень интеграции:Объединение функций HMI и ПЛК в одном корпусе (R360/PDM NG) упрощает архитектуру системы, сокращает количество необходимых компонентов и снижает общую стоимость.
• Надежность коммуникации:Четыре независимых CAN-интерфейса обеспечивают гибкую интеграцию в сложные CAN-сети, поддерживая одновременную работу с разными протоколами (CANopen, J1939).
• Эксплуатационная пригодность:Класс защиты IP 67 и наличие физических, программируемых клавиш с тактильной обратной связью гарантируют стабильную и безошибочную работу в сложных условиях, включая сильное запыление, влажность и механические воздействия.
