Программируемый графический дисплей для управления мобильными машинами IFM R360/PDM NG/DialogDisplay/C CR1083

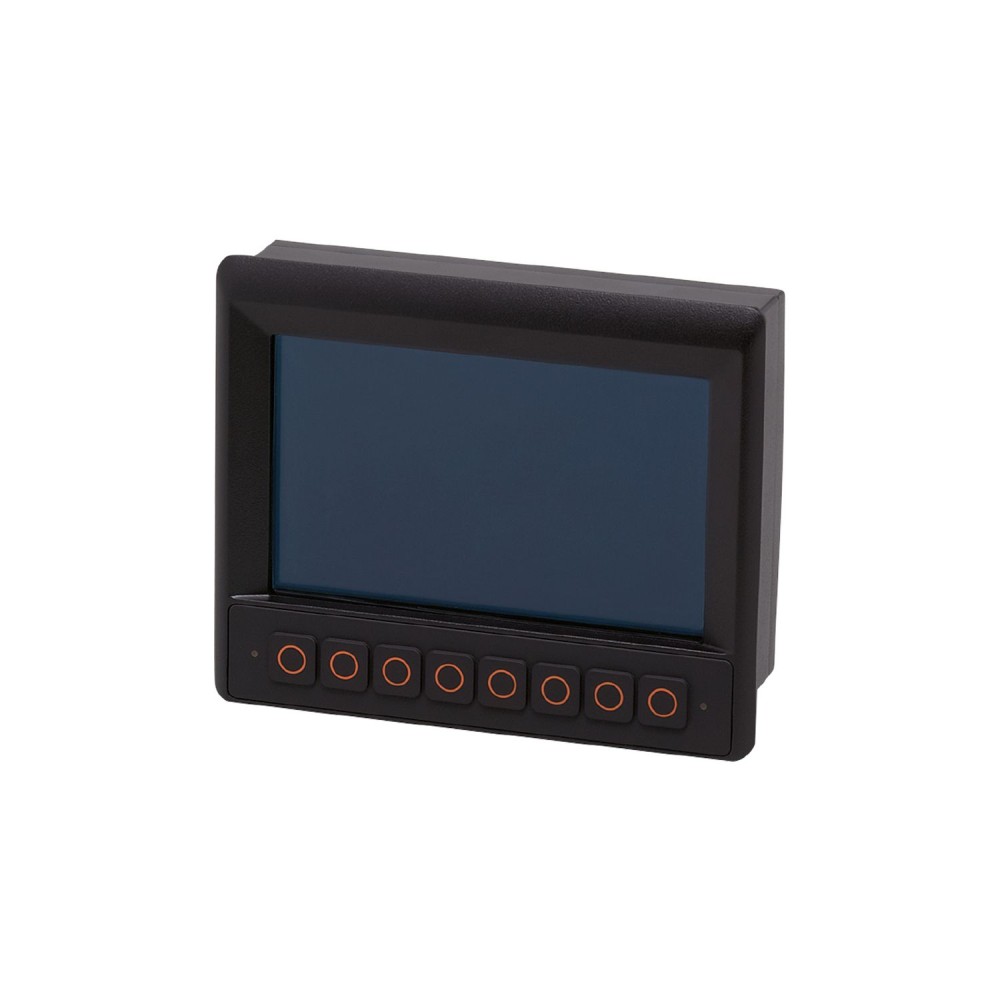

Программируемый графический дисплей IFM CR1083

Программируемый графический дисплей IFM R360/PDM NG/DialogDisplay/C (артикул CR1083) представляет собой высоконадежный терминал человеко-машинного интерфейса (HMI) с интегрированными функциями программируемого логического контроллера (ПЛК). Устройство разработано специально для использования в составе систем управления мобильными машинами и агрегатами, требующих сочетания визуализации, управления и сетевой коммуникации в едином компактном корпусе.

Ключевые технические параметры

Для эффективного выбора данного устройства критически важны следующие технические характеристики, определяющие его функциональность и интеграцию:

• Интегрированная функция ПЛК (IEC 61131-3):Наличие полной функциональности ПЛК, программируемого в среде CODESYS 3. 5 или 2. 3, позволяет дисплею не только визуализировать данные, но и выполнять сложные алгоритмы управления. Это упрощает архитектуру системы, исключая необходимость в отдельном контроллере.
• Множественные интерфейсы CAN:Дисплей оснащен четырьмя CAN-интерфейсами. Такое количество обеспечивает широкие возможности для подключения к различным шинам данных в системе мобильной машины, включая поддержку стандартов J1939 или CANopen.
• 7-дюймовый дисплей и тактильное управление:Цветной дисплей с разрешением 800 x 480 пикселей обеспечивает четкое представление графической и текстовой информации. Дополнительно предусмотрены 8 свободно программируемых функциональных клавиш с подсветкой и тактильной обратной связью, что критично для надежного ввода команд в условиях вибрации или при использовании оператором перчаток.
• Интерфейсы для камер (CVBS):Наличие двух видеоинтерфейсов для аналоговых камер (CVBS) позволяет напрямую подключать внешние камеры для обзора и мониторинга рабочей зоны. Это повышает безопасность эксплуатации и облегчает маневрирование мобильной техникой.
• Расширенный диапазон рабочего напряжения:Устройство рассчитано на работу от напряжения 10…32 В DC, что соответствует стандартным бортовым сетям большинства мобильных машин и обеспечивает стабильность работы при возможных просадках напряжения.

Функциональные преимущества

• Высокая степень интеграции:Объединение HMI-терминала, ПЛК, сетевого шлюза (4x CAN, Ethernet) и видеовходов в одном корпусе снижает общую сложность и стоимость электрооборудования мобильной машины.
• Надежность управления:Применение физических функциональных клавиш с подсветкой гарантирует безошибочный ввод данных и команд даже в сложных условиях эксплуатации, включая низкую освещенность и воздействие внешних факторов.
• Открытое программирование:Поддержка стандарта IEC 61131-3 через CODESYS обеспечивает гибкость в разработке специализированного ПО и облегчает интеграцию дисплея в существующие системы управления.
