Программируемый графический дисплей для управления мобильными машинами IFM R360/PDM NG/DialogDisplay CR1082

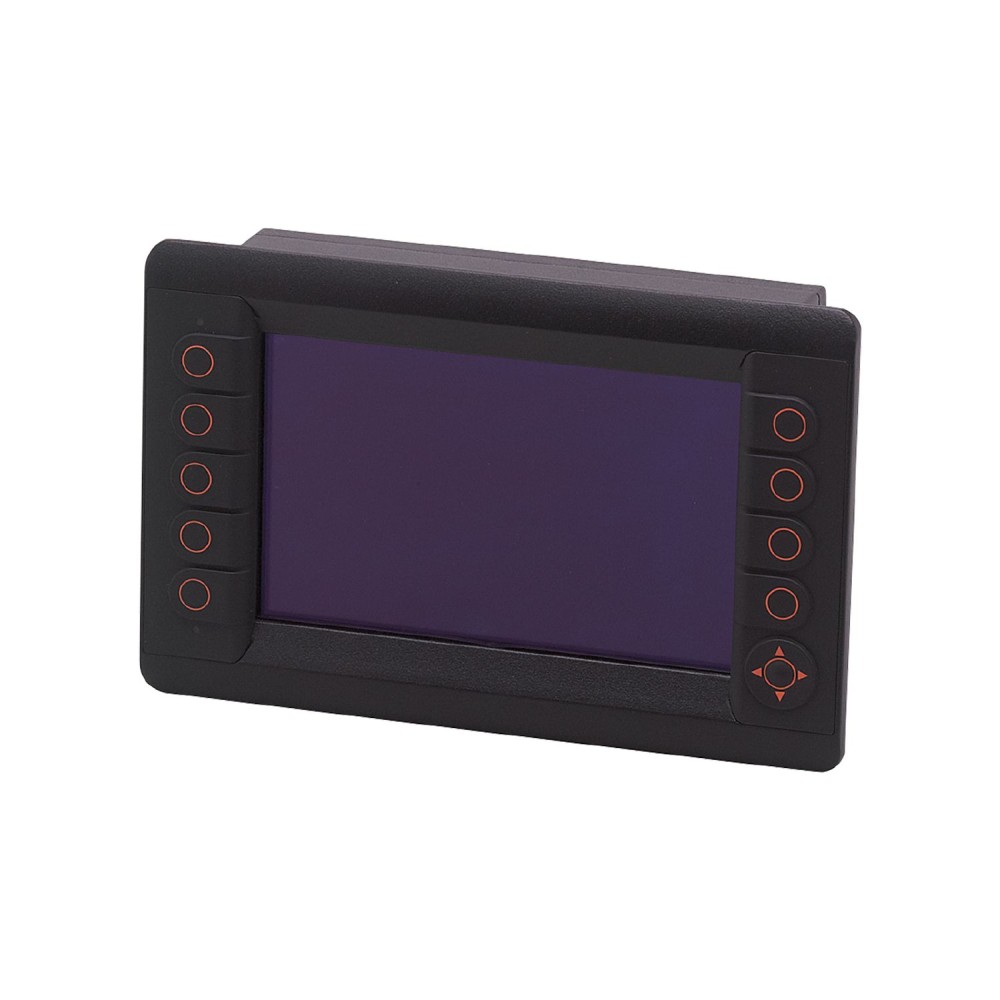

Программируемый графический дисплей IFM CR1082

Программируемый графический дисплей IFM R360/PDM NG/DialogDisplay CR1082 предназначен для использования в системах управления и мониторинга мобильных машин. Устройство сочетает функции HMI-интерфейса и контроллера, обеспечивая надежный централизованный пункт управления для бортовых систем.

Ключевые технические характеристики и практическое значение

Описание сфокусировано на критически важных параметрах, определяющих функциональность и применимость дисплея в жестких условиях эксплуатации.

• Интегрированная функция ПЛК по IEC 61131-3:
  Дисплей выполняет роль полноценного программируемого логического контроллера (ПЛК), что позволяет реализовывать сложные алгоритмы управления непосредственно на устройстве. Свободное программирование в среде CODESYS 2. 3 или 3. 5 (в соответствии с IEC 61131-3) исключает необходимость использования отдельного управляющего контроллера.


• Сетевые возможности: 4 CAN-интерфейса и 1 Ethernet-порт:
  Наличие четырех высокопроизводительных CAN-интерфейсов (Controller Area Network) обеспечивает прямое подключение к нескольким независимым шинам данных, необходимым для связи с различными узлами машины (например, двигатель, трансмиссия, гидравлика). Порт Ethernet используется для диагностики, загрузки программного обеспечения и подключения IP-камер.


• Надежный интерфейс оператора (HMI):
  7-дюймовый цветной дисплей с разрешением 800 x 480 дополнен сенсорным экраном и 9 свободно программируемыми функциональными клавишами с подсветкой и тактильной обратной связью. Комбинация сенсорного и кнопочного управления гарантирует точность ввода данных даже при работе в перчатках или в условиях сильной вибрации.


• Аналоговые видеоинтерфейсы:
  Устройство оснащено двумя входами для подключения аналоговых камер (CVBS). Эта функция критична для повышения безопасности при маневрировании мобильных машин, обеспечивая оператору обзор слепых зон.


• Широкий диапазон рабочего напряжения:
  Рабочее напряжение 10... 32 В DC обеспечивает совместимость с бортовыми электрическими сетями транспортных средств на 12 В и 24 В, что является стандартом для мобильного оборудования.

Преимущества модели CR1082

Данная модель отличается повышенной функциональностью и интеграционной способностью, необходимой для централизованного управления мобильным оборудованием.

• Консолидация функций:Объединение функций HMI-интерфейса и ПЛК в одном корпусе снижает сложность системы, уменьшает количество компонентов и упрощает монтаж.
• Высокая коммуникационная плотность:Четыре CAN-интерфейса позволяют гибко интегрировать дисплей в сложные CAN-сети мобильных машин, поддерживая различные протоколы связи одновременно.
• Адаптивность управления:Сочетание сенсорного ввода и физических клавиш с тактильной отдачей обеспечивает надежное управление даже в неблагоприятных условиях эксплуатации, характерных для строительной и сельскохозяйственной техники.
