Программируемый графический дисплей IFM CR1081 (R360/PDM NG/DialogDisplay)

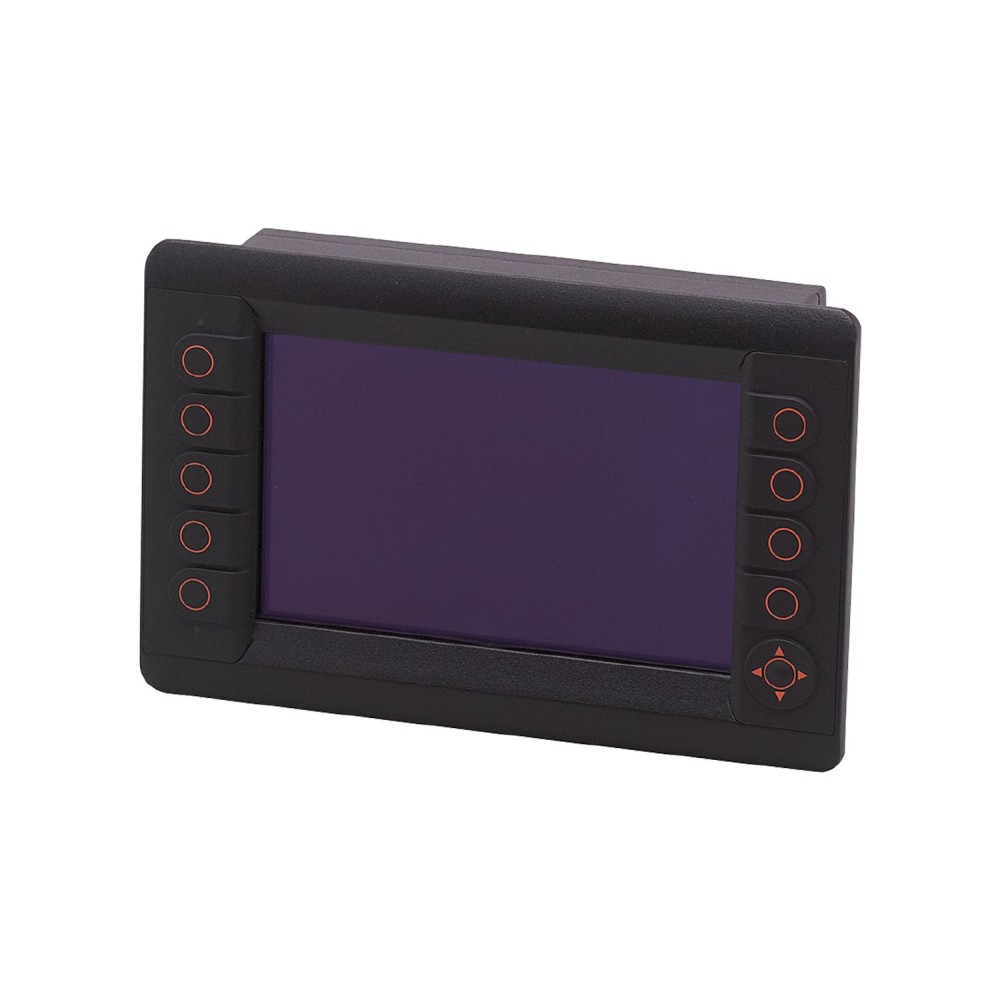

Графический дисплей IFM CR1081 представляет собой программируемый операторский интерфейс (HMI) для систем управления мобильными машинами. Устройство сочетает функции визуализации и логического контроллера, обеспечивая надежный контроль и мониторинг в жестких условиях эксплуатации. Основное назначение — отображение рабочих параметров, диагностической информации и предоставление оператору интерфейса для взаимодействия с системой машины.

Ключевые технические параметры и практическое значение

Для принятия решения о внедрении данной модели критически важны следующие технические характеристики:

• Защита корпуса IP 67 и температурный диапазон:Степень защиты IP 67 гарантирует полную пыленепроницаемость и защиту от временного погружения в воду при установленных разъемах. Рабочий диапазон температур от -30 °C до +65 °C подтверждает пригодность устройства для эксплуатации на открытом воздухе и в неотапливаемых кабинах мобильной техники.
  Практическое значение: Высокая надежность и долговечность в суровых промышленных и внедорожных условиях.


• Программирование по стандарту IEC 61131-3:Дисплей поддерживает свободное программирование в среде CODESYS (версии 2. 3 или 3. 5), что позволяет использовать его как полноценный контроллер с интегрированным функционалом ПЛК.
  Практическое значение: Унификация разработки программного обеспечения и возможность реализации сложной логики управления непосредственно на устройстве визуализации.


• Коммуникационные возможности:Модель оснащена четырьмя CAN-интерфейсами (CAN 2. 0 A/B) с настраиваемой скоростью передачи данных до 1 Мбит/с. Поддерживаются стандарты CANopen, CiA DS 301, SAE J 1939 и Raw CAN.
  Практическое значение: Широкие возможности для интеграции в бортовую сеть машины, обмена данными с двигателем, удаленными модулями ввода/вывода и другими контроллерами.


• Интерфейс оператора:Устройство имеет 7-дюймовый цветной дисплей с разрешением 800 x 480 пикселей. Оснащено девятью свободно программируемыми функциональными клавишами с тактильной обратной связью и подсветкой, а также навигационной клавишей-джойстиком.
  Практическое значение: Обеспечение высокой четкости отображения информации и надежного, безошибочного управления оператором даже в перчатках или при вибрации.

Основные преимущества

1. Устойчивость к внешним воздействиям:Защита IP 67 и рабочий диапазон температур -30... 65 °C позволяют применять дисплей в самых требовательных условиях мобильной и строительной техники.

2. Гибкая интеграция:Четыре независимых CAN-интерфейса гарантируют полноценное включение устройства в сложные коммуникационные сети с использованием стандартных протоколов для мобильных машин (J1939) и промышленной автоматизации (CANopen).

3. Единое устройство управления и визуализации:Поддержка CODESYS и стандарта IEC 61131-3 позволяет консолидировать функции HMI и ПЛК, оптимизируя архитектуру системы управления и снижая потребность в дополнительном оборудовании.
