Программируемый графический дисплей для управления мобильными машинами IFM R360/PDM NG/DialogDisplay CR1080

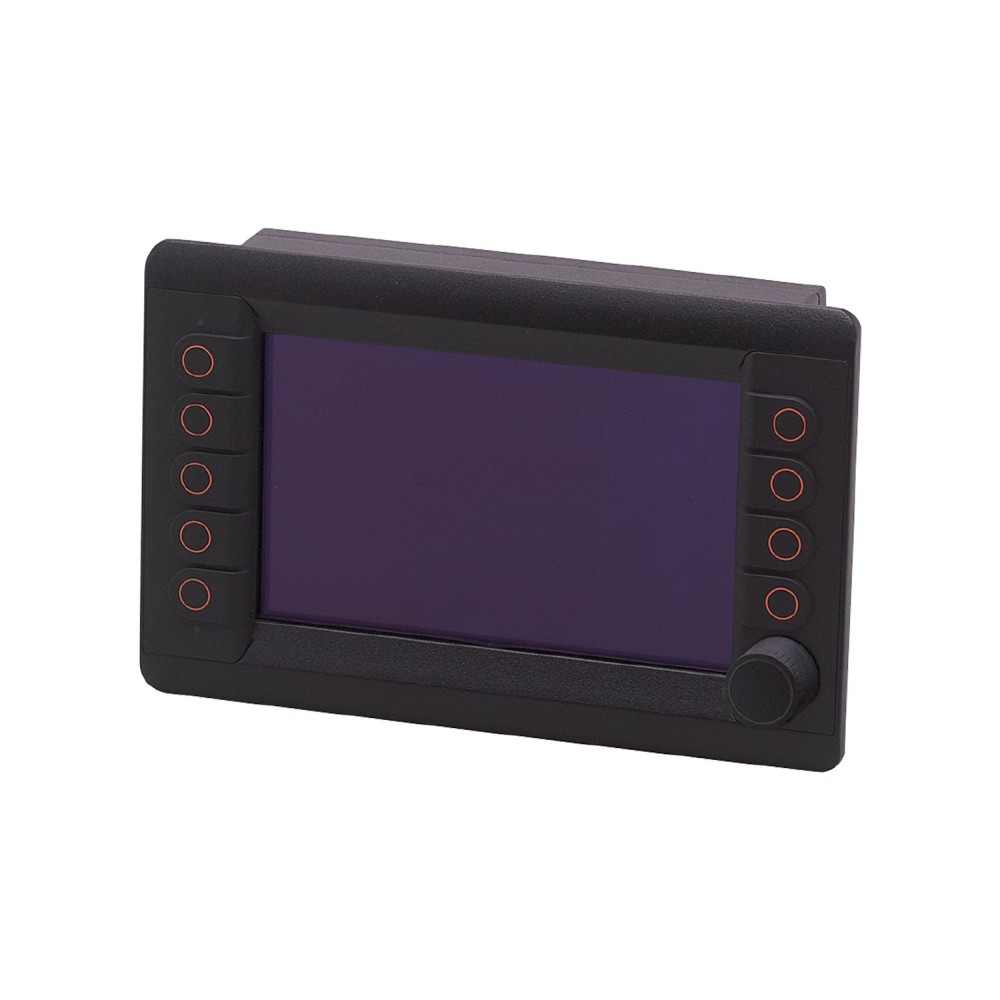

Программируемый графический дисплей IFM CR1080 (R360/PDM NG/DialogDisplay)

Графический дисплей IFM CR1080, являющийся модулем процесса и диалога (PDM360 NG), разработан для использования в качестве человеко-машинного интерфейса (HMI) и контроллера для мобильных машин и промышленных транспортных средств. Устройство сочетает функции дисплея и программируемого логического контроллера (ПЛК) в одном корпусе.

Ключевые технические характеристики и практическое применение

Описание сфокусировано на критически важных технических параметрах, определяющих применимость и функциональность модели CR1080 в системах управления.

• Интегрированный контроллер и программирование по IEC 61131-3:
  Дисплей функционирует как модуль PDM (Process and Dialogue Module) с возможностью свободного программирования в среде CODESYS (версии 2. 3 или 3. 5), соответствующей стандарту IEC 61131-3. Это позволяет реализовать логику управления машиной и ее визуализацию в одном устройстве, что упрощает архитектуру системы и сокращает время отклика.
• Расширенная коммуникационная платформа (4x CAN, 1x Ethernet, 2x USB):
  Наличие четырех независимых интерфейсов CAN обеспечивает возможность интеграции в сложные бортовые сети и подключения к нескольким шинам, таким как J1939 или CANopen, одновременно. Интерфейс Ethernet используется для высокоскоростного обмена данными и подключения аналоговых камер, а два порта USB — для обновления ПО и регистрации данных.
• Промышленный HMI с тактильной обратной связью:
  Устройство оснащено 7-дюймовым цветным дисплеем с разрешением 800 x 480 и светодиодной (LED) подсветкой, обеспечивающим четкую визуализацию. Управление осуществляется с помощью девяти свободно программируемых функциональных клавиш с подсветкой и тактильной обратной связью, а также энкодера с кнопкой. Эта комбинация гарантирует надежную эксплуатацию и точный ввод данных в условиях вибрации и переменной освещенности, характерных для мобильной техники.
• Широкий диапазон рабочего напряжения:
  Рабочее напряжение составляет 10... 32 В DC, что полностью соответствует стандартам бортовых электрических сетей 12 В и 24 В, используемых в коммерческом и специальном транспорте. Такой диапазон гарантирует стабильность работы при характерных для транспортных средств колебаниях напряжения питания.

Ключевые преимущества

• Высокая гибкость интеграции:4 CAN-интерфейса и поддержка программирования по IEC 61131-3 позволяют использовать дисплей CR1080 в качестве центрального узла управления и мониторинга для наиболее сложных систем мобильных машин.
• Надежность управления:Применение физических клавиш с подсветкой и тактильной обратной связью обеспечивает высокую точность и безопасность взаимодействия оператора с системой в сложных эксплуатационных условиях, где сенсорные экраны могут быть неэффективны.
