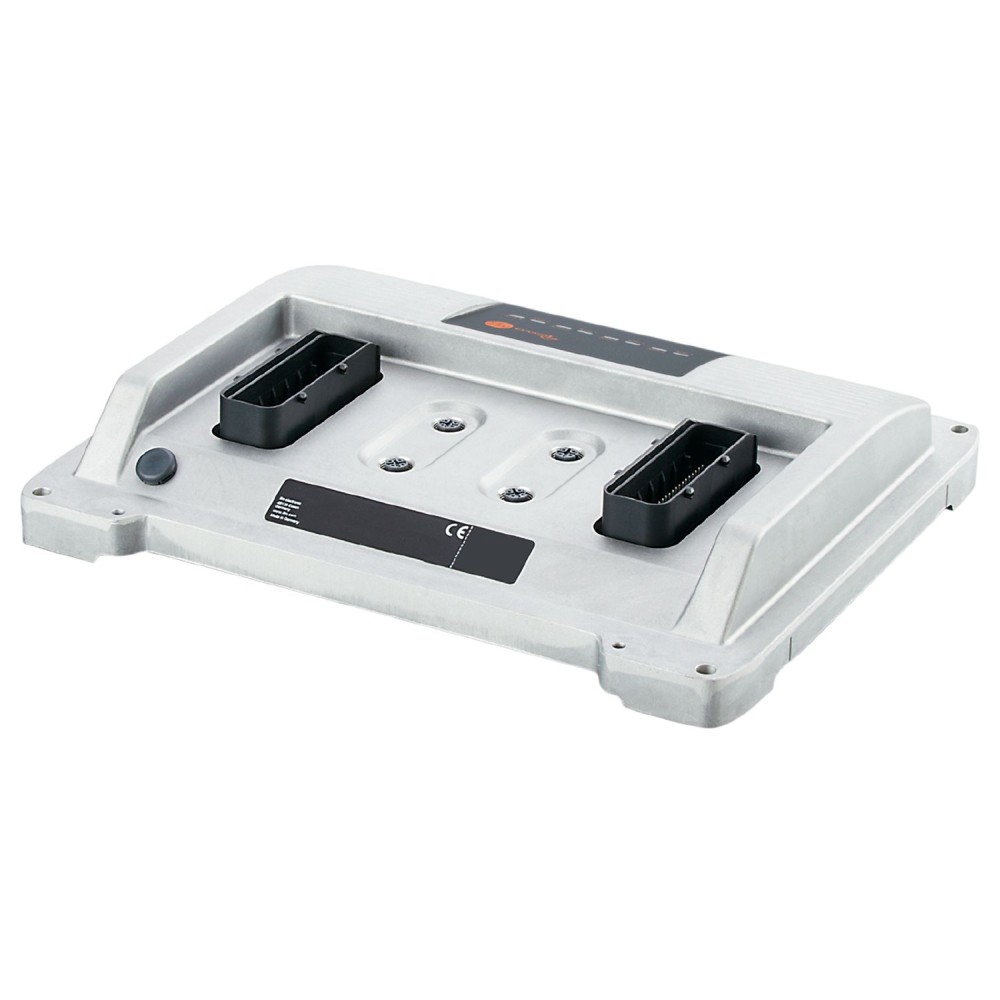

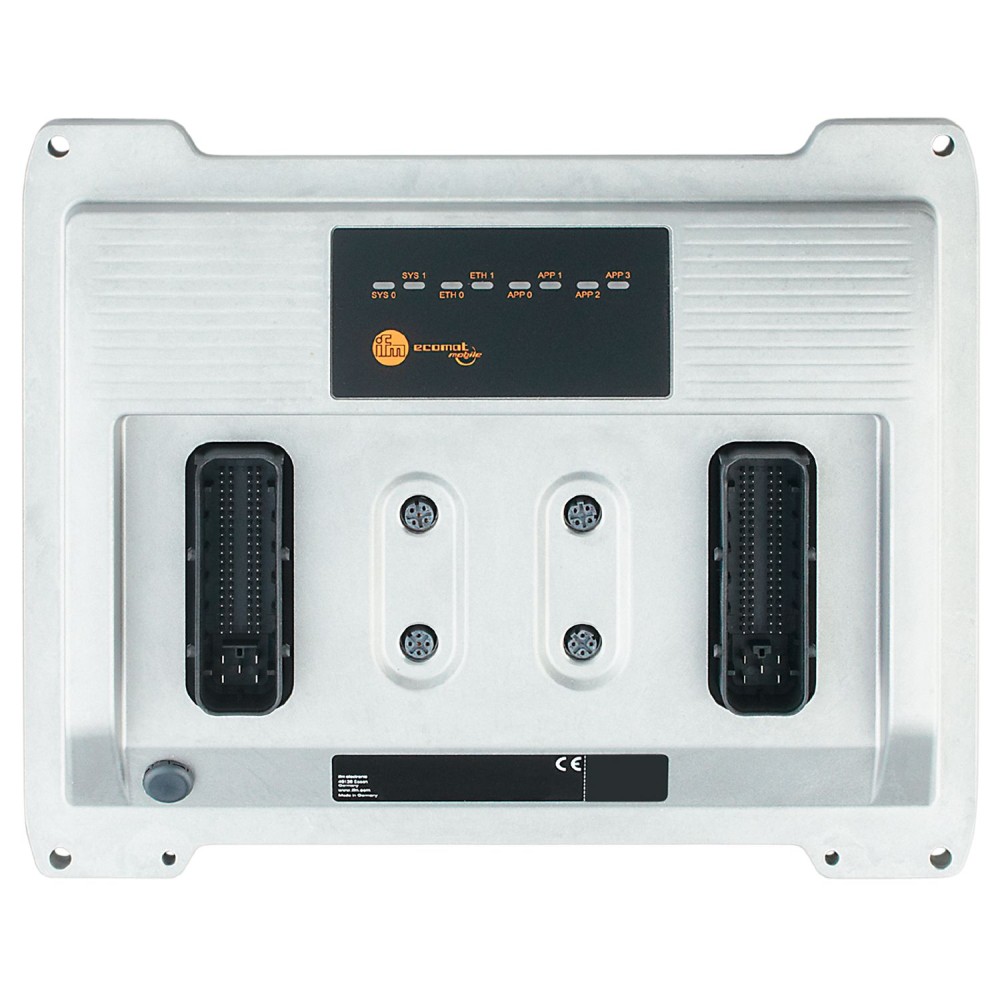

Программируемый контроллер для мобильных машин IFM ecomatController/98 CR720S

Назначение и ключевые особенности

Программируемый контроллер IFM ecomatController/98 CR720Sпредставляет собой высокопроизводительное устройство, разработанное специально для применения в мобильных машинах и тяжелой технике. Контроллер сочетает функции стандартного и безопасного ПЛК в одном компактном корпусе, обеспечивая централизованное или децентрализованное управление сложными системами.

Функциональная безопасность и производительность

Сертификация безопасности:Контроллер имеет сертификацию до уровня **PL d** в соответствии с **ISO 13849-1** и **SIL CL 2** по **IEC 62061** при использовании в качестве безопасного контроллера. Это критически важно для выполнения функций, связанных с безопасностью оператора и машины, таких как контроль предельных положений и аварийное отключение.
Архитектура процессора:Устройство оснащено мощным **32-битным трехъядерным** процессором с большим объемом памяти для приложений, что обеспечивает необходимый запас вычислительной мощности для одновременного выполнения стандартных и безопасных программных частей.

Интегрированная система ввода/вывода (I/O)

Высокая плотность каналов:Общее количество входов и выходов составляет **98**, что позволяет управлять крупными и сложными мобильными системами без необходимости использования большого количества дополнительных модулей. В их число входят:

• 60 цифровых входов.
• 24 аналоговых входа (0... 32 В).
• 36 цифровых выходов, в том числе с широтно-импульсной модуляцией (ШИМ), а также 4 выхода с H-мостом.
• 2 аналоговых выхода (0... 10 В).

Большое количество конфигурируемых и диагностируемых каналов обеспечивает гибкость при подключении разнообразных датчиков и исполнительных механизмов.

Коммуникационные возможности и надежность

Интерфейсы связи:Контроллер оснащен **четырьмя CAN-интерфейсами**, поддерживающими протоколы **CANopen**, **CANopen Safety** и **J1939**, а также **одним интерфейсом Ethernet** и **одним RS-232** (сервисный интерфейс). Наличие нескольких CAN-портов с поддержкой протоколов безопасности и диагностики (J1939) является обязательным условием для интеграции в современные автомобильные сети и системы управления мобильной техникой.
Степень защиты:Прочный металлический корпус с классом защиты **IP 65 / IP 67** (при использовании соответствующих разъемов) гарантирует надежную работу в тяжелых условиях эксплуатации, включая воздействие пыли, воды и вибрации, характерных для мобильных машин.

Технические преимущества

• Интеграция безопасности:Объединение стандартного и безопасного ПЛК в одном устройстве упрощает архитектуру системы, снижает затраты на компоненты и облегчает сертификацию конечного оборудования.
• Мультифункциональность I/O:Широкий набор конфигурируемых входов и выходов, включая ШИМ-выходы и H-мосты, обеспечивает прямое управление гидравликой, электрическими приводами и другими критически важными узлами мобильной техники.
• Готовность к суровым условиям:Соответствие требованиям мобильной техники, включая широкий диапазон рабочего напряжения **8... 32 В DC**, защиту от обратной полярности и высокий класс защиты IP, гарантирует долгий срок службы в агрессивных средах.
