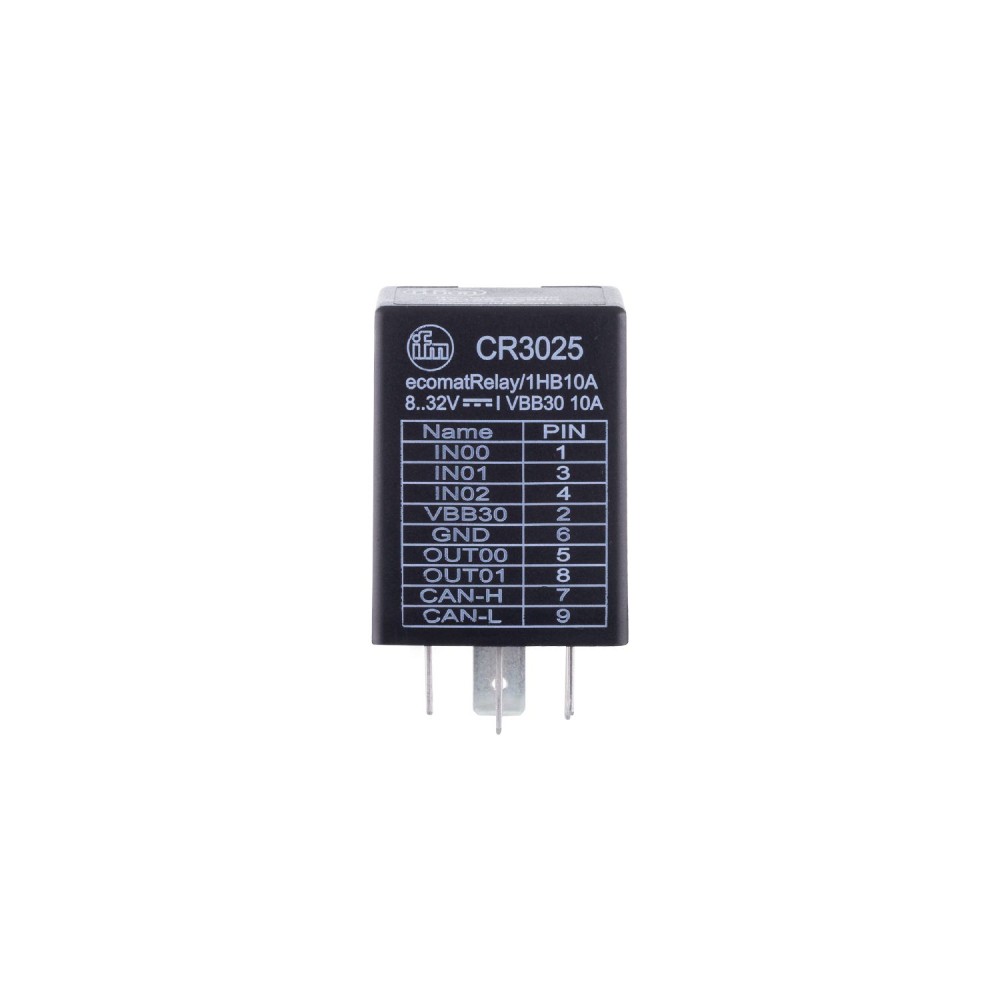

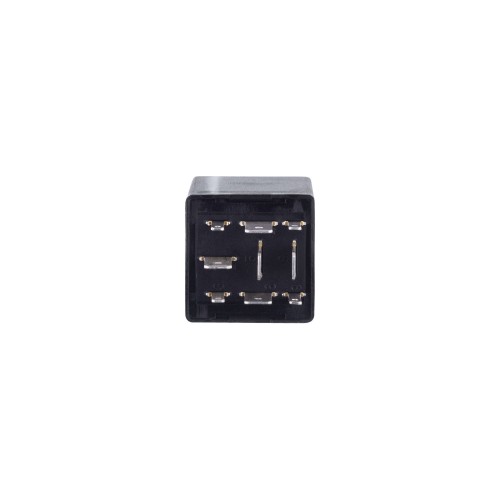

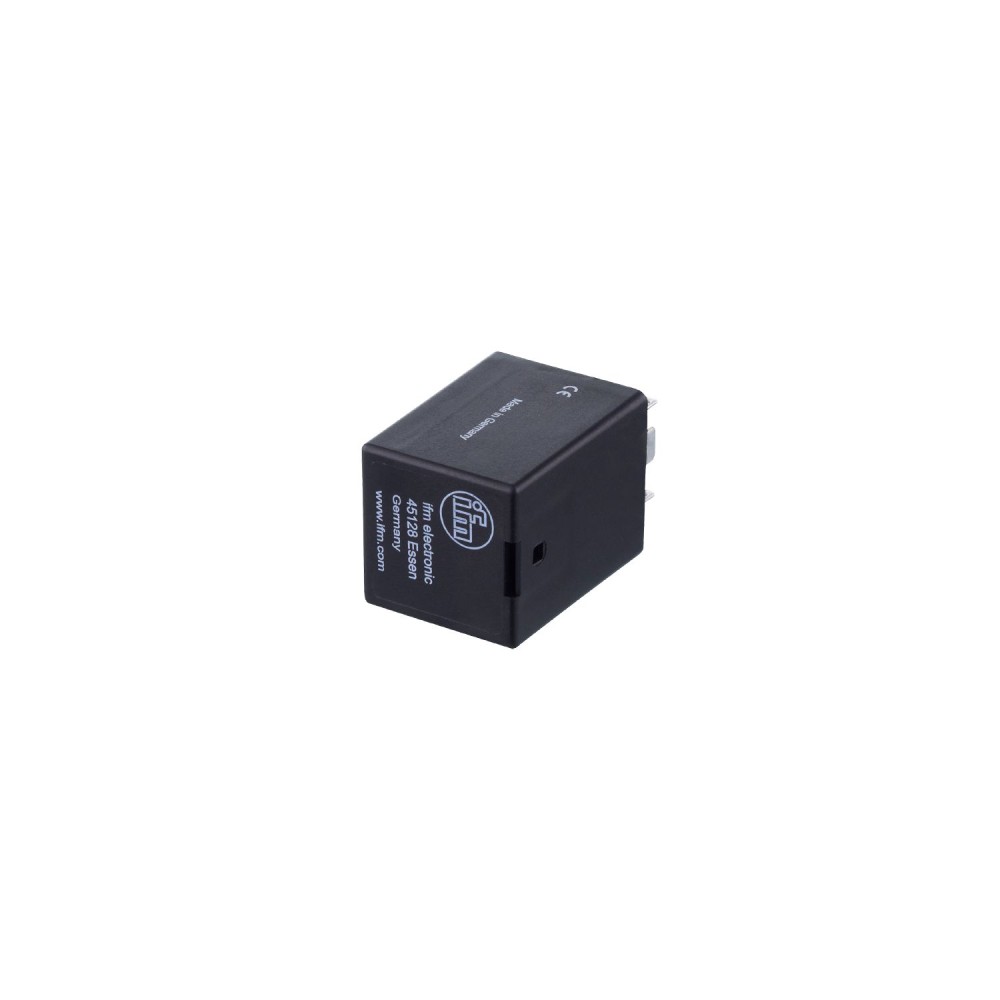

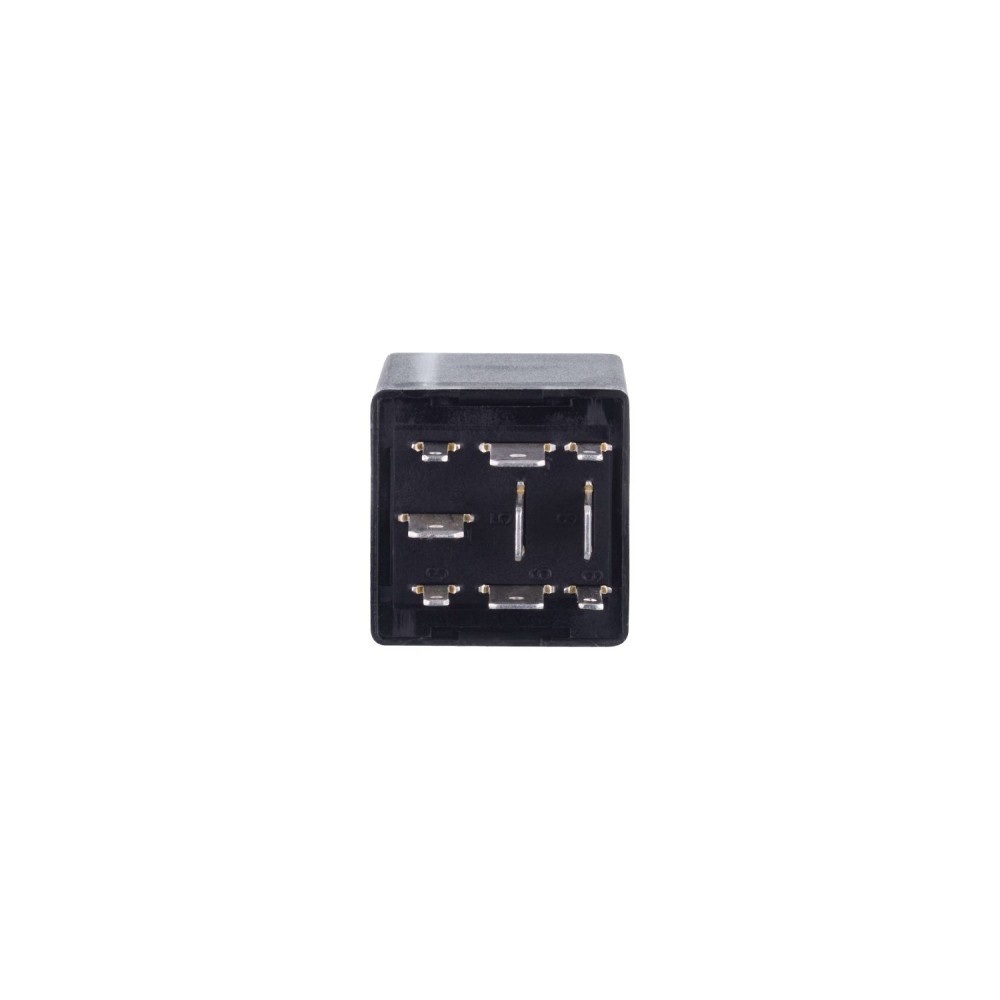

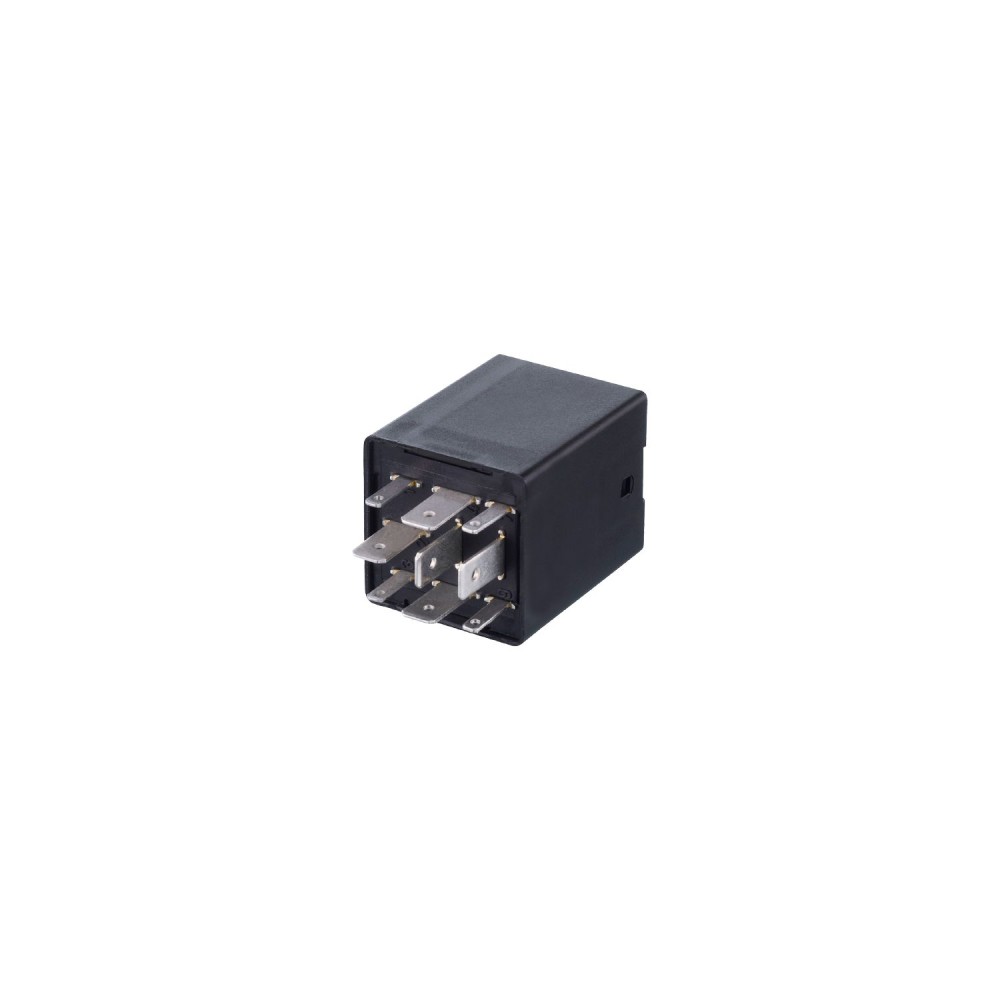

Модуль ввода-вывода для мобильных машин IFM ecomatRelay/1HB10A CR3025

Код товара: 195433

IFM Производитель

Под заказ

Быстрый заказ

Характеристики

Все характеристики

IFM CR3025 дополнительные характеристики

Описание

Высокопроизводительный интерфейс CAN для различных задач связи, высокопроизводительный управляемый током H-мост, простое подключение в качестве устройства CANopen, прочная конструкция для использования в мобильных машинах, компактная конструкция в корпусе кубического реле

Характеристики Модуль ввода-вывода для мобильных машин IFM ecomatRelay/1HB10A CR3025

Основные характеристики

MTTF[лет]	308
Аналоговый вход	Входной диапазон [В]0...32Входное сопротивление [Ом]66600Разрешение12 битТочность±29 мВВходная частота [Гц]&, lt, 44
БАРАН	4 КБ ОЗУ
Вес[г]	77.8
Выход	диапазон напряжения [В]8...32ток переключения [А]0...10выходная частота [Гц]0...25500скважность импульса/паузы0...1000 ‰схема защитыиндуктивная нагрузка, тепловая защитаизмерение тока [А]0...12точность измерения тока [А]±3диагностические функции$Lasterkennung
Жилье	прямоугольный
Заводские настройки	Скорость передачи: 250 кбит/нода ID: 123
Защита	IP 67, (в смонтированном виде)
Интерфейс	Интерфейс CAN 2.0 A/B ISO 11898-5
Интерфейс связи	МОЖЕТ
Информация о сроке службы	макс. циклы соединения обжимных контактов:10
Количество CAN-интерфейсов	1
Количество аналоговых входов	3
Количество в упаковке	1 шт.
Количество входов и выходов	Количество цифровых входов: 3, Количество аналоговых входов: 3, Количество выходов с H-мостом: 1
Количество выходов с H-мостом	1
Количество цифровых входов	3
Макс. высота над уровнем моря[м]	3500
Макс. относительная влажность воздуха[%]	90, (без конденсации)
Массовое хранилище	60 Кбайт Flash
Материалы	Корпус: PA 6.6-GF30
Номинальное напряжение постоянного тока [В]	12 / 24
Номинальный кратковременный ток коммутационного выхода [мА]	12000, (t ≤ 5 min.)
Общее количество входов	3
Общее количество входов и выходов	4
Общее количество выходов	1
Параметры настройки параметров	Скорость передачи данных, параметр CAN, направление вращения, выходная частота, идентификатор узла, соотношение импульсов и пауз
Постоянная ударопрочность	ISO 16750-330 g 6 ms / 24000 shocks
Постоянный номинальный ток коммутационного выхода DC[мА]	10000
Потребляемая мощность[Вт]	0,6, (24 В, без управления двигателем)
Потребляемый ток [мА]	&, lt, 25, (без управления двигателем)
Протокол	CANopen
Процессор	8 бит, 40 МГц
Рабочее напряжение[В]	8...32 DC
Размеры[мм]	30 x 30 x 40
Скорость передачи	20 кБит/с... 1 МБит/с
Степень загрязнения	2
Температура корпуса [°C]	-40...85
Температура хранения[°C]	-40...85
Тип крепления	вертикальный
устойчив к ультрафиолетовому излучению	да
Устойчивость к вибрации	ISO 16750-3 Тест VII, случайный, место установки, кузов автомобиля
УФ-излучение	DIN EN ISO 4892-2 (процедура A, цикл B1, 1000 ч)
Химические среды	ISO 16750-5AA, BA, BD, CC, DB, DC, DD
Цифровой вход	Входной диапазон [В]0...32Высокий уровень переключения [В]&, gt, 70 % VBB30Низкий уровень переключения [В]&, lt, 30 % VBB30Разрешение12 битТочность± 29 мВВходная частота [Гц]&, lt, 44Входное сопротивление [Ом]66600
ЭМС	Помехоустойчивость DIN EN 61000-6-2 Шумоизоляция DIN EN 61000-6-4 Излучение шума CISPR25 Автомобильная помехоустойчивость ISO 11452 FCC Часть 15B Класс AISO 7637-2 импульс 1 Уровень серьезности 4 / состояние функции C (24 В) ISO 7637-2 импульс 2a Уровень серьезности 4 / состояние функции A (24 В) ISO 7637-2 импульс 2b Уровень серьезности 4 / состояние функции C (24 В) ISO 7637-2 импульс 3a Уровень серьезности 4 / состояние функции A (24 В) ISO 7637-2 импульс 3b Уровень серьезности 4 / состояние функции A (24 В) ISO 7637-2 импульс 4 Уровень серьезности 4 / состояние функции A (24 В) ISO 7637-2 импульс 5 Уровень серьезности 3 / состояние функции A (24 В) ISO 7637-2 импульс 4 уровень серьезности 4 / состояние функции A (12 В)
Энергонезависимая память	2 кбайта
