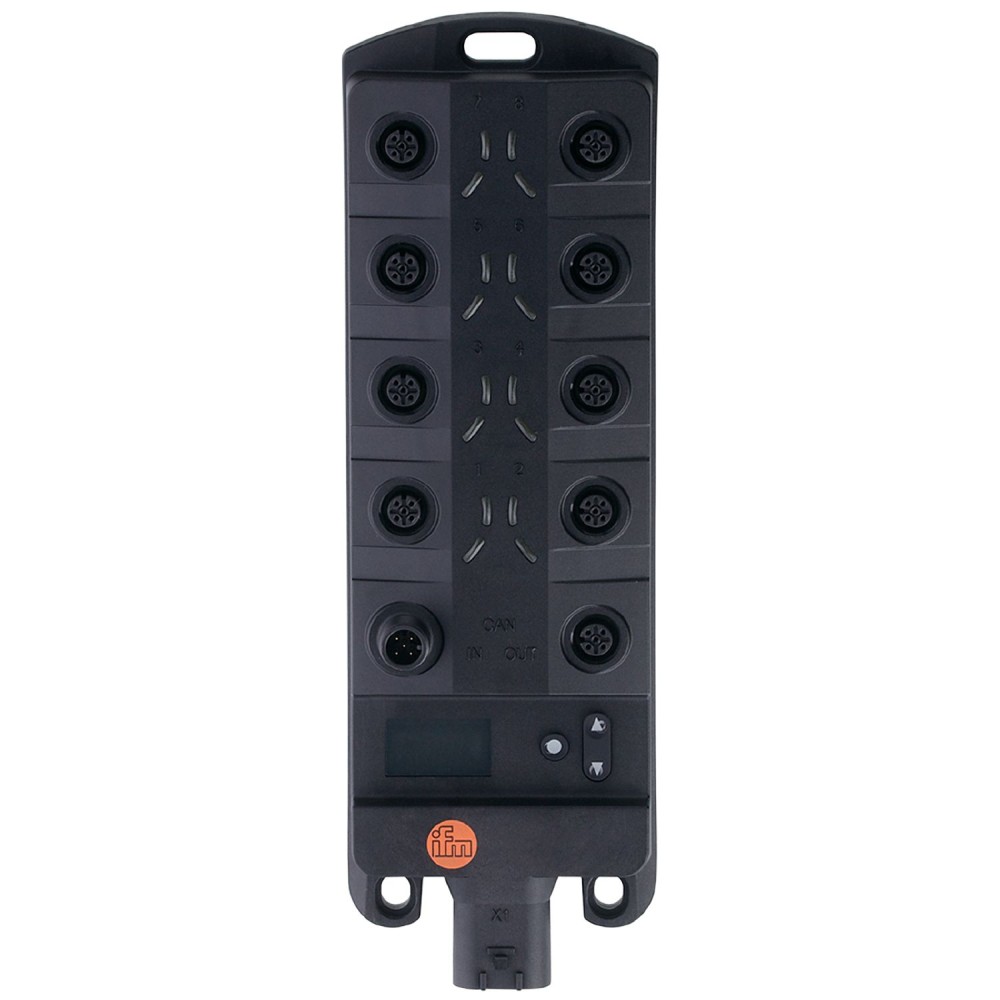

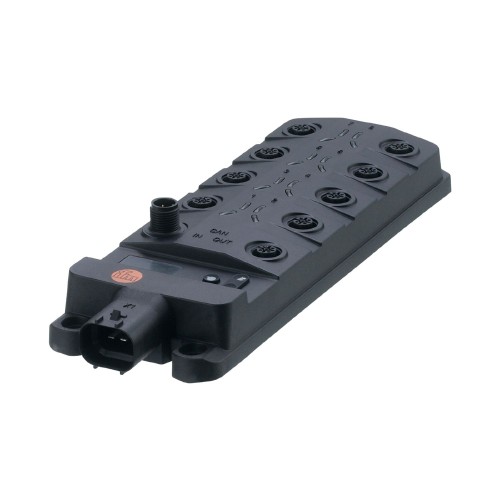

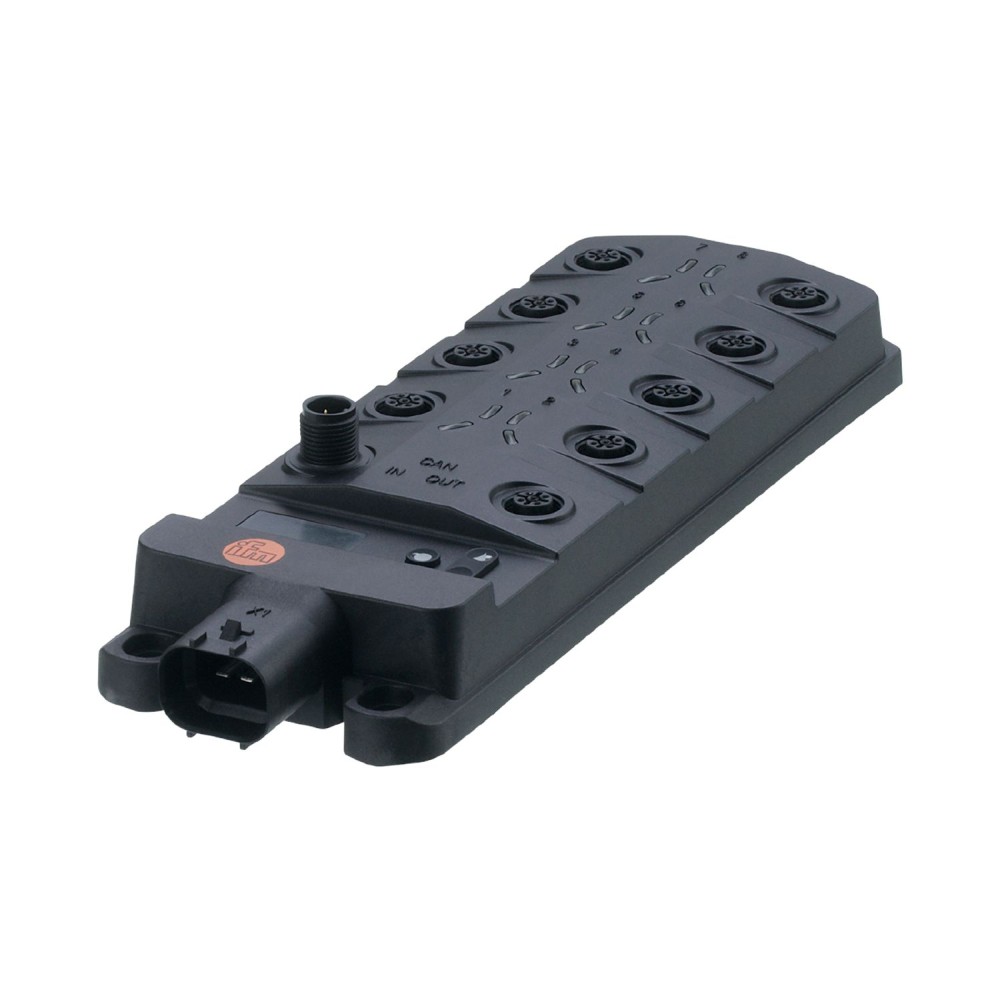

Модуль ввода-вывода для мобильных машин IFM ioControl/In 8/Out 8/M12 CR2042

Код товара: 195425

IFM Производитель

Под заказ

Быстрый заказ

Характеристики

Все характеристики

Описание

Децентрализованное подключение датчиков и исполнительных механизмов. Множество многофункциональных настраиваемых входных и выходных каналов. Высокопроизводительный интерфейс CAN для различных задач связи. Программирование в соответствии с IEC 61131-3 с помощью CODESYS. Высокий класс защиты, соответствующий требованиям мобильных машин.

Характеристики Модуль ввода-вывода для мобильных машин IFM ioControl/In 8/Out 8/M12 CR2042

Основные характеристики

MTTF[лет]	88
Аналоговый вход (напряжение)[В]	0...32
Аналоговый вход (ток)[мА]	0...20
БАРАН	592 кбайт
Быстрое изменение температуры	EN 60068-2-30 влажное тепло: циклическое, верхний предел температуры 55 °C / 6 циклов, EN 60068-2-78 влажное тепло: постоянное, 40 °C, 93 % отн. влажности / период испытания 21 день
Вес[г]	652.35
Входы Con. 1, 3, 5, 7	Разъём: 8 x M12, кодировка: A, Контакты: позолоченные
Жилье	прямоугольный
Заводские настройки	CAN1: 250 кбит/сCAN2: 250 кбит/с
Защита	IP 65, IP 67
Защита от короткого замыкания	да
Защита от обратной полярности	да
Защита от перенапряжения	yes, (36 V: t ≤ 10 s)
Интерфейс	Интерфейс CAN 2.0 A/B ISO 11898
Интерфейс связи	МОЖЕТ
Количество CAN-интерфейсов	2
Количество аналоговых входов	4
Количество в упаковке	1 шт.
Количество входов и выходов	Количество цифровых входов: 8, Количество аналоговых входов: 4, Количество частотных входов: 4, Количество резисторных входов: 4, Количество цифровых выходов: 8
Количество входов резистора	4
Количество выходов ШИМ	8
Количество выходов ШИМ-I	8
Количество цифровых входов	8
Количество цифровых выходов	8
Количество частотных входов	4
Макс. высота над уровнем моря[м]	2000
Макс. относительная влажность воздуха[%]	90, (без конденсации)
Массовое хранилище	1536 Кбайт флэш-памяти / 1 Кбайт FRAM
Материалы	корпус: PA6/6.6, дисплей: PA, кнопки: силикон
МОЖЕТ В	Разъём: 1 x M12, кодировка: A, Контакты: позолоченные
МОЖЕТ ВЫХОДИТЬ	Разъём: 1 x M12, кодировка: A, Контакты: позолоченные
Номинальное напряжение постоянного тока [В]	12 / 24
Общее количество входов	8
Общее количество входов и выходов	16
Общее количество выходов	8
Отображать	индикация функций и состояниясветодиоды, многоцветная настройка параметров10-сегментный светодиодный дисплей, красный/зеленый 4-разрядный
Параметры настройки параметров	CODESYS 2.3
Постоянная ударопрочность	ISO 16750-330 g 6 ms / 24000 shocks
Потребляемый ток [мА]	188, (24 V DC: 105 mA, maximum: 300 mA)
Протокол	CANopen, SAE J1939, свободный протокол
Профиль	CiA DS 301 Версия 4, CiA DS 401 Версия 1.4
Процессор	Freescale PowerPC 50 МГц
Рабочее напряжение[В]	8...32 DC
Рабочие элементы	кнопки навигации
Размеры[мм]	234 x 76 x 37.2
Скорость передачи	20 кБит/с... 1 МБит/с
Специальная особенность	Позолоченные контакты
Степень загрязнения	2
Температура окружающей среды[°C]	-40...85
Температура хранения[°C]	-40...85
Тип крепления	монтаж объединительной платы
Устойчивость к вибрации	ISO 16750-3 Тест VII, случайный, место установки, кузов автомобиля EN 60068-2-6 Синус 10...500 Гц / 10 циклов/ось, синус
Функция ПЛК в соответствии с IEC 61131-3	да
Х1	Разъём: 1 x разъём AMP (TE-AMP 1745078-1), Контакты: лужёные
ЭМС	Уровень шума и помехоустойчивость UN/ECE-R10: 100 В/м DIN EN 61000-6-2 ESDD IN EN 61000-6-4 Burst ISO 7637-2 импульса 1, уровень серьезности 4 / состояние функции C (24 В) ISO 7637-2 импульса 2a, уровень серьезности 4 / состояние функции A (24 В) ISO 7637-2 импульса 2b, уровень серьезности 4 / состояние функции C (24 В) ISO 7637-2 импульса 3a, уровень серьезности 4 / состояние функции A (24 В) ISO 7637-2 импульса 3b, уровень серьезности 4 / состояние функции A (24 В) ISO 7637-2 импульса 4, уровень серьезности 4 / состояние функции B (24 В) ISO 7637-2 импульса 5, уровень серьезности 3 / состояние функции C (24 В) ISO 7637-2 импульс 4 уровень серьезности 3 / состояние функции C (12 В)
