Модуль ввода-вывода для мобильных машин IFM R360/MODULE/PWM/4...20mA CR3008

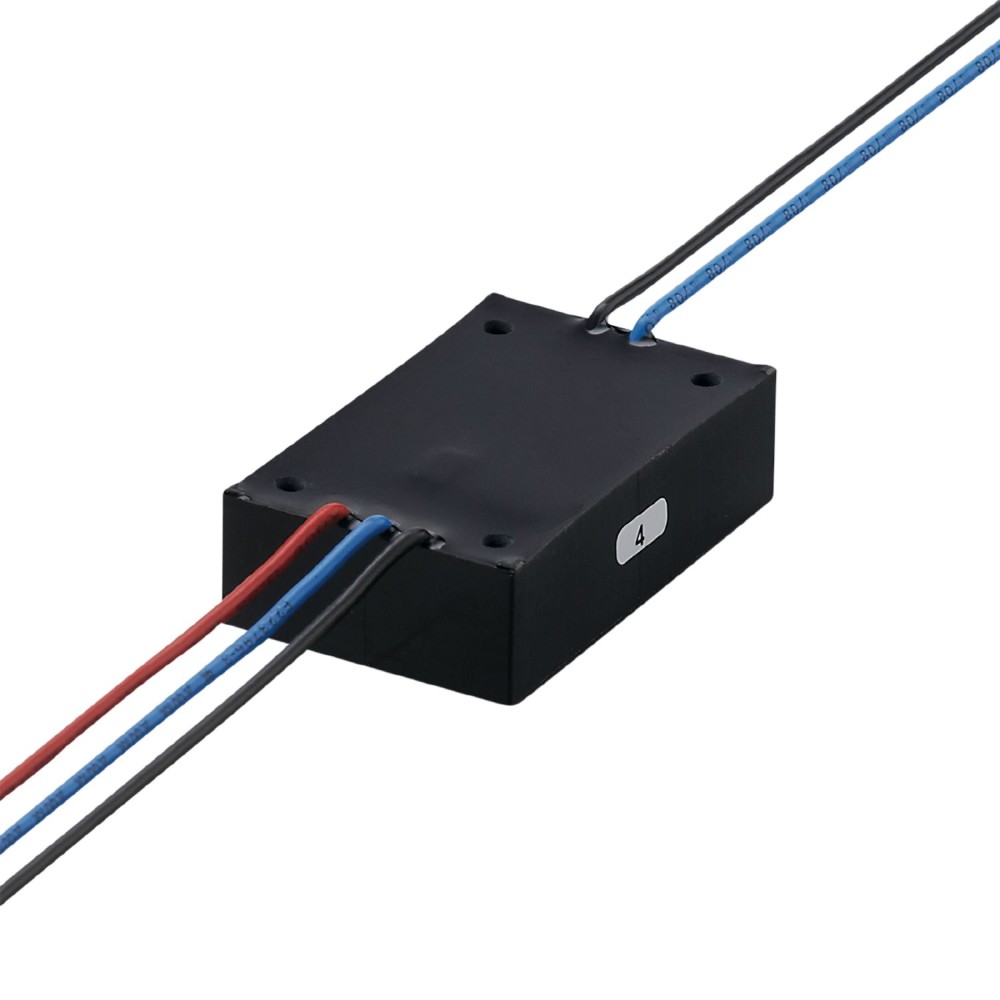

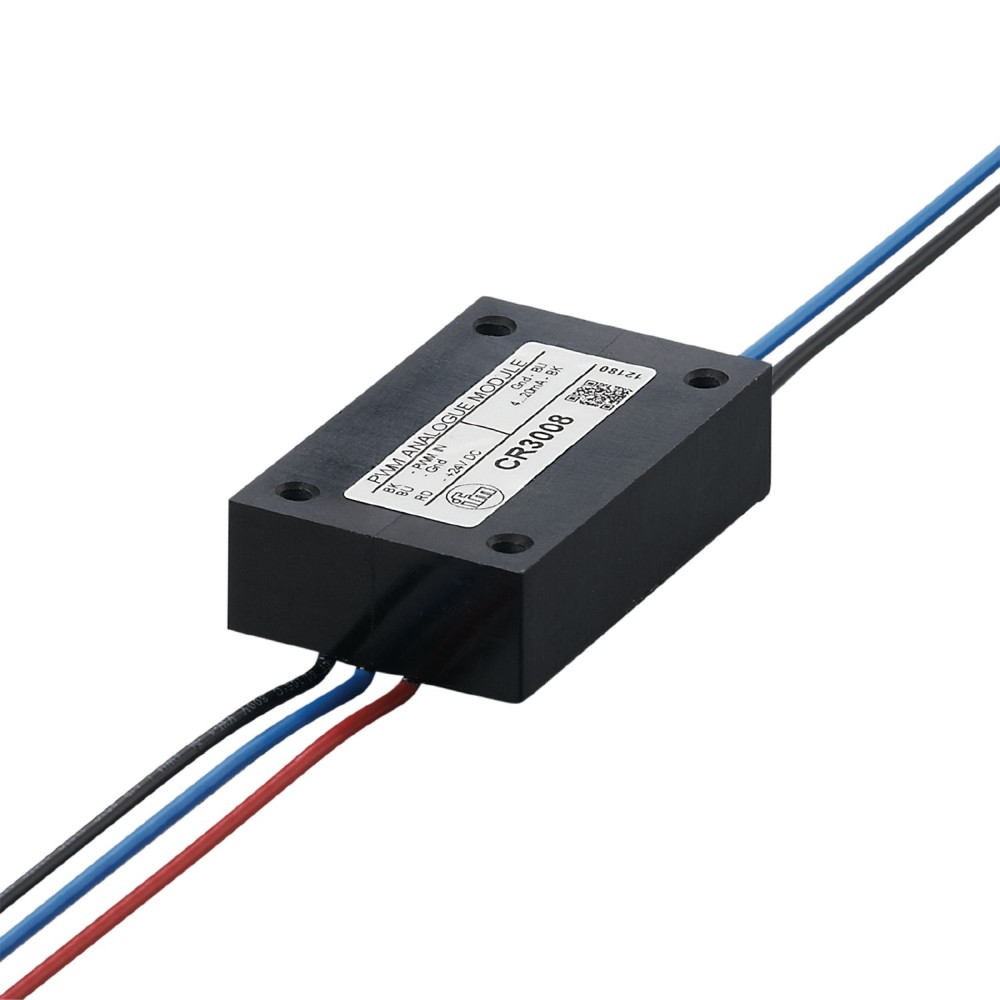

Модуль ввода-вывода IFM CR3008 (R360/MODULE/PWM/4... 20mA)

Модуль ввода-вывода IFM CR3008 разработан для применения в мобильных машинах и предназначен для преобразования широтно-импульсного сигнала (ШИМ) в стандартизированный аналоговый выходной сигнал 4... 20 мА. Устройство обеспечивает точное и линеаризованное выходное значение тока, что критично для стабильной работы исполнительных механизмов и систем управления в условиях промышленной автоматизации.

Ключевые технические характеристики

• Преобразование ШИМ в аналоговый сигнал 4... 20 мА:Основная функция модуля заключается в преобразовании входного ШИМ-сигнала (24 В DC ± 20 % с частотой 122 Гц) в аналоговый выходной ток в диапазоне от 4 до 20 мА. Это позволяет интегрировать цифровые системы управления с аналоговыми исполнительными механизмами, обеспечивая точное регулирование.
• Широкий диапазон рабочих температур:Модуль способен функционировать в температурном диапазоне от -40 до 85 °C. Этот параметр критичен для мобильных машин, которые часто эксплуатируются в суровых климатических условиях и подвержены значительным перепадам температур.
• Степень защиты IP 67:Корпус модуля обеспечивает высокую степень защиты от пыли и временного погружения в воду. Это гарантирует надежную работу устройства в условиях повышенной влажности, запыленности и воздействия внешних факторов, характерных для мобильной техники.
• Рабочее напряжение 19. 2... 28. 8 В DC:Модуль предназначен для работы от бортовой сети постоянного тока мобильных машин в указанном диапазоне напряжений. Это обеспечивает совместимость с большинством стандартных систем питания, используемых в данной отрасли.
• Максимальная нагрузка 600 Ом:Данный параметр определяет максимальное сопротивление нагрузки, которое может быть подключено к аналоговому выходу модуля без потери точности сигнала. Это важно для правильного подбора исполнительных устройств и определения максимально допустимой длины кабеля.

Преимущества

• Надежность в экстремальных условиях:Благодаря широкому диапазону рабочих температур и степени защиты IP 67, модуль демонстрирует высокую отказоустойчивость в агрессивных промышленных и мобильных средах.
• Точность преобразования сигнала:Преобразование ШИМ-сигнала в линеаризованный аналоговый ток 4... 20 мА обеспечивает высокую точность управления, что способствует оптимизации работы гидравлических систем и других исполнительных механизмов.
• Простота интеграции:Модуль разработан для мобильных транспортных средств и имеет простое подключение с помощью многожильных проводов с наконечниками, что упрощает монтаж и ввод в эксплуатацию.
