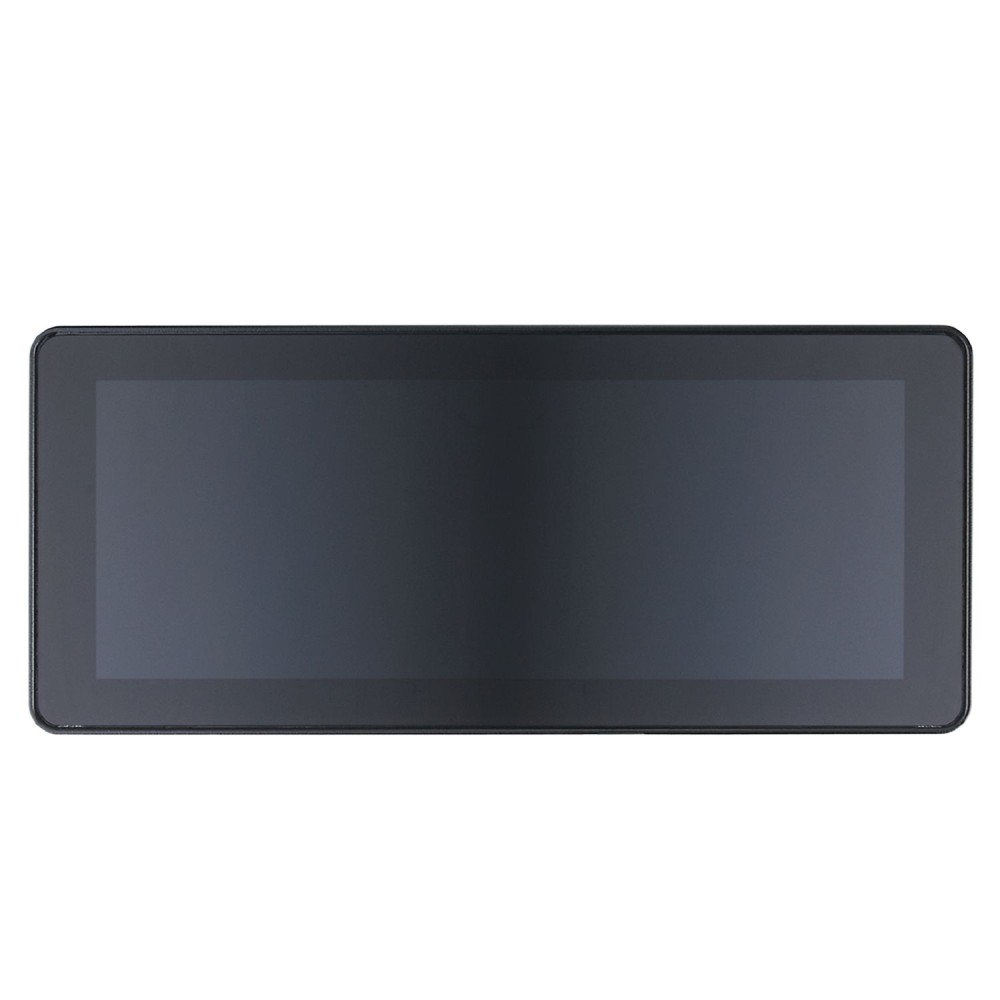

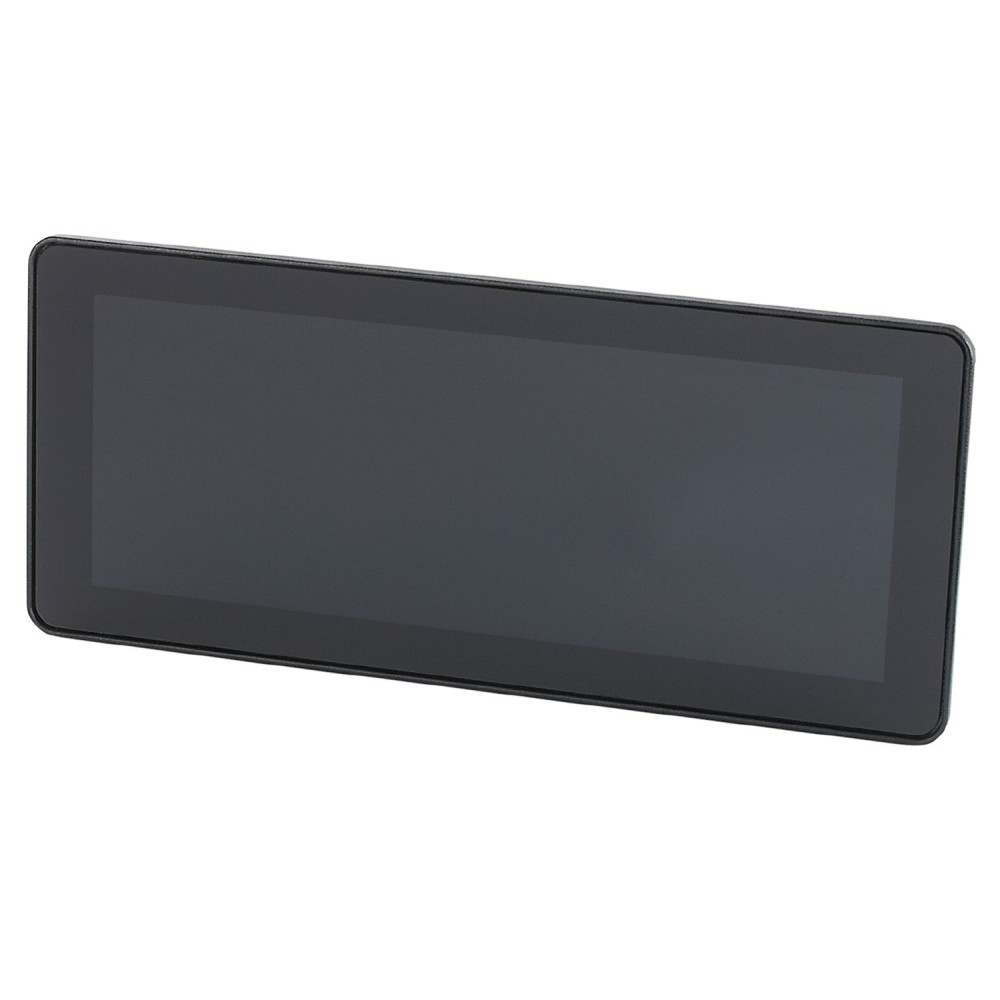

Программируемый графический дисплей для управления мобильными машинами IFM ecomatDisplay/12”/8:3/Touch CR1203

Код товара: 195420

IFM Производитель

362 696 ₽

Быстрый заказ

Характеристики

Все характеристики

Описание

Мощный, надежный HMI с современной 64-битной архитектурой и сенсорным экраном, высокопроизводительный USB-интерфейс для регистрации данных и поддержки аналоговых камер и Ethernet-камер, высокопроизводительные интерфейсы CAN и Ethernet для различных задач связи, свободное программирование в соответствии с IEC 61131-3 с помощью CODESYS 3.5

Характеристики Программируемый графический дисплей для управления мобильными машинами IFM ecomatDisplay/12”/8:3/Touch CR1203

Основные характеристики

MTTF[лет]	37
Аудиовход	Стерео линейный вход
Аудиовыход	Линейный стереовыход, Выход на наушники
БАРАН	1 ГБ ОЗУ
Быстрое изменение температуры	EN 60068-2-30 влажное тепло: циклическое, верхний предел температуры 55 °C / 6 циклов, EN 60068-2-78 влажное тепло: постоянное, 40 °C, 93 % отн. влажности / период испытания 21 день
Версия	2.0
Версия с сенсорным экраном	ПКАП
Вес[г]	2263.5
Видеовход	PAL, NTSC
Глубина цвета	24 бита
Жилье	прямоугольный
Защита	IP 65, IP 67, (для вставленных разъемов с индивидуально герметизированными жилами и вставленными разъемами М12 или герметизирующими колпачками: IP 67)
Интерфейс	Интерфейс CAN 2.0 A/B ISO 11898
Интерфейс связи	Ethernet, CAN, USB
Информация о сроке службы	Кнопки: 1000000 операций Клавиша навигации с кнопкой: 1000000 операций Срок службы светодиодов дисплея: &, gt, 70000 ч
Испытание в солевом тумане	EN 60068-2-52 Уровень интенсивности солевого тумана 3 / автотранспортное средство
Количество CAN-интерфейсов	4
Количество USB-интерфейсов	2
Количество в упаковке	1 шт.
Количество видеовходов	4, (аналог)
Количество видеоинтерфейсов (CVBS)	4
Количество входов и выходов	Количество цифровых входов: 2, Количество цифровых выходов: 2
Количество интерфейсов Ethernet	2
Количество цифровых входов	2
Количество цифровых выходов	2
Коэффициент контрастности	1000:1
Макс. высота над уровнем моря[м]	3000
Макс. относительная влажность воздуха[%]	90, (без конденсации)
Макс. токовая нагрузка на выход [мА]	2500
Массовое хранилище	8 ГБ флэш-памяти
Материалы	литой под давлением алюминий с порошковым покрытием, дисплей: антибликовое и закаленное стекло
Номинальное напряжение постоянного тока [В]	12 / 24
Операционная система	Встроенный Linux 4.14
Отображать	светодиод состояния1 светодиод, RGB
Параметры настройки параметров	CODESYS 3.5
Постоянная ударопрочность	ISO 16750-330 g 6 ms / 24000 shocks
Потребляемая мощность[Вт]	29
Потребляемый ток [мА]	&, lt, 1208, (24 В постоянного тока, с коммутируемыми выходами: &, lt, 5000 мА)
Примечание о температуре окружающей среды	2000 m: -30...65 °C3000 m: -30...60 °C
Примечание по интерфейсам	Сервер встраиваемых устройств OPC UA Micro
Протокол	TCP/IP, UDP, Modbus TCP, OPC UA, EtherNet/IP
Профиль	CiA DS 301 Версия 4, CiA DS 401 Версия 1.4
Процессор	ARM Quad Core 64 Bit 1,2 GHz
Рабочее напряжение[В]	8...32 DC
Размер дисплея	12.3",
Размеры[мм]	160.5 x 339.1 x 47.7
Разрешение экрана	1280 x 480
Скорость передачи	&, lt, 480 Мбит/с
Соотношение сторон	8:3
Стандарт трансмиссии	10Base-T, 100Base-TX
Степень загрязнения	2
Температура окружающей среды[°C]	-30...65
Температура хранения[°C]	-35...85
Тип дисплея	цветной дисплей с сенсорной функцией
Тип крепления	панель / поверхность
Устойчивость к вибрации	ISO 16750-3 Тест VII, случайный, место установки, кузов автомобиля EN 60068-2-6 Синус 10...500 Гц / 10 циклов/ось, синус
Фоновая подсветка дисплея	ВЕЛ
Функция ПЛК в соответствии с IEC 61131-3	да
Часы реального времени	да, UTC, буферизация батареи
ЭМС	Уровень шума и помехоустойчивость UN/ECE-R10: 100 В/м DIN EN 61000-6-2 ESDD IN EN 61000-6-4 Burst ISO 7637-2 импульса 1, уровень серьезности 4 / состояние функции C (24 В) ISO 7637-2 импульса 2a, уровень серьезности 4 / состояние функции A (24 В) ISO 7637-2 импульса 2b, уровень серьезности 4 / состояние функции C (24 В) ISO 7637-2 импульса 3a, уровень серьезности 4 / состояние функции A (24 В) ISO 7637-2 импульса 3b, уровень серьезности 4 / состояние функции A (24 В) ISO 7637-2 импульса 4, уровень серьезности 4 / состояние функции A (24 В) ISO 7637-2 импульса 5, уровень серьезности 3 / состояние функции C (24 В) ISO 7637-2 импульс 4 уровень серьезности 4 / состояние функции A (12 В)
Яркость[кд/м²]	<, 1000, (adjustable: 0...100 %, In steps of: 1 %)
