Программируемый графический дисплей для управления мобильными машинами IFM ecomatDisplay/7”/Standard CR1076

Программируемый графический дисплей IFM CR1076 ecomatDisplay/7"/Standard

Программируемый графический дисплей IFM CR1076 представляет собой надежный человеко-машинный интерфейс (HMI) с интегрированной функцией контроллера, предназначенный для эксплуатации в мобильной технике и в жестких промышленных условиях. Устройство сочетает в себе вычислительную мощность, расширенные возможности коммуникации и высокую степень защиты, что критически важно для систем автоматизации подвижных машин.

Ключевые технические характеристики

Для принятия решения о применении данной модели необходимо учитывать следующие критические параметры, определяющие ее функциональность и надежность:

• Высокопроизводительная архитектура и программирование:Дисплей оснащен 64-битным процессором ARM Quad Core с частотой 1, 2 GHz, обеспечивающим высокую скорость обработки данных и короткое время цикла. Функциональность ПЛК реализуется посредством свободного программирования в среде CODESYS 3. 5 в соответствии со стандартом IEC 61131-3.
  Практическое значение: Позволяет использовать дисплей как центральный блок управления для сложных задач автоматизации, объединяя визуализацию и логику управления в одном устройстве.

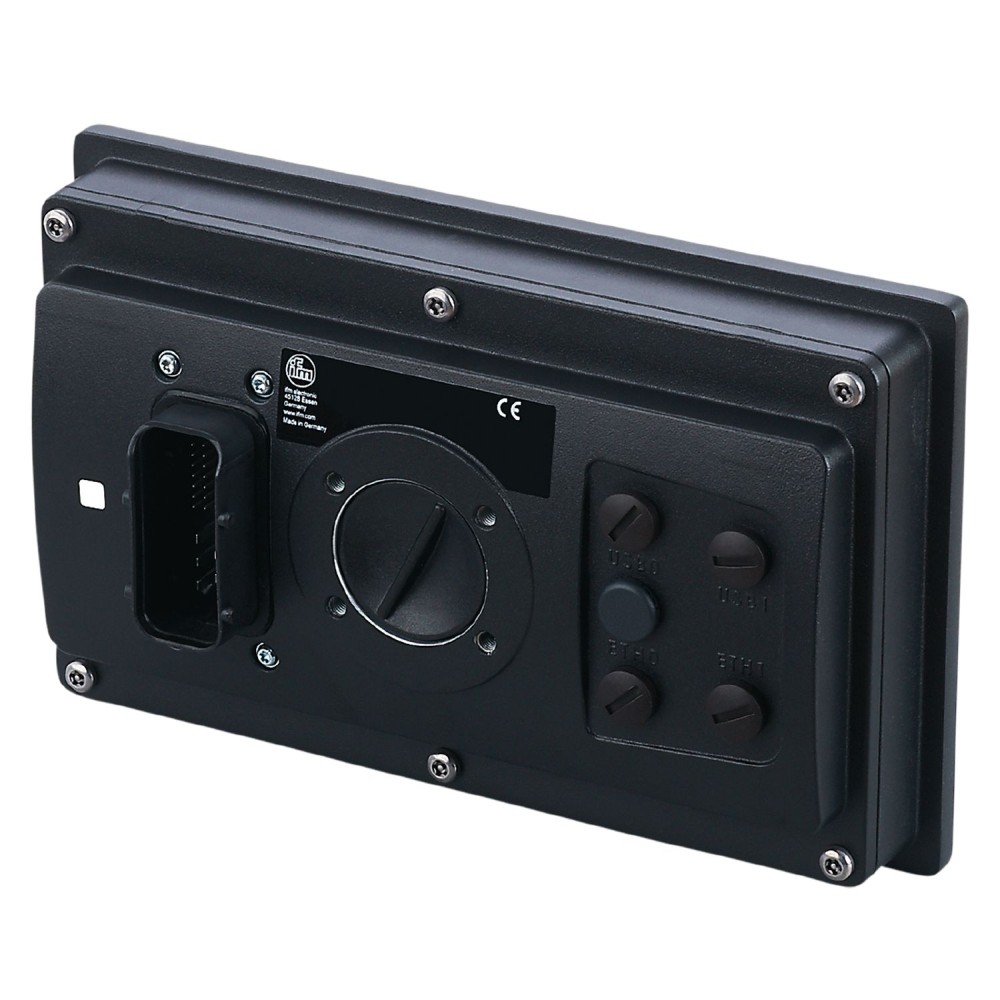

• Коммуникационные возможности:Модель CR1076 имеет 4 интерфейса CAN 2. 0 A/B (ISO 11898), 2 интерфейса Ethernet (10Base-T, 100Base-TX) и 2 USB-интерфейса (скорость до 480 Мбит/с). Поддерживаются протоколы, включая Modbus TCP, EtherNet/IP и OPC UA.
  Практическое значение: Обеспечивает широкие возможности интеграции в бортовые сети (CAN/J1939), высокоскоростной обмен данными (Ethernet) и подключение периферийных устройств, включая аналоговые/Ethernet-камеры (4 видеовхода) и устройства для регистрации данных.


• Защита и стойкость к внешним воздействиям:Корпус из литого под давлением алюминия с порошковым покрытием и антибликовое закаленное стекло дисплея обеспечивают степень защиты IP 65 и IP 67. Диапазон рабочих температур составляет от -35 до 65 °C.
  Практическое значение: Гарантирует надежную эксплуатацию в экстремальных условиях мобильных машин, включая высокую влажность, пыль, вибрацию (ISO 16750-3) и значительные температурные колебания.

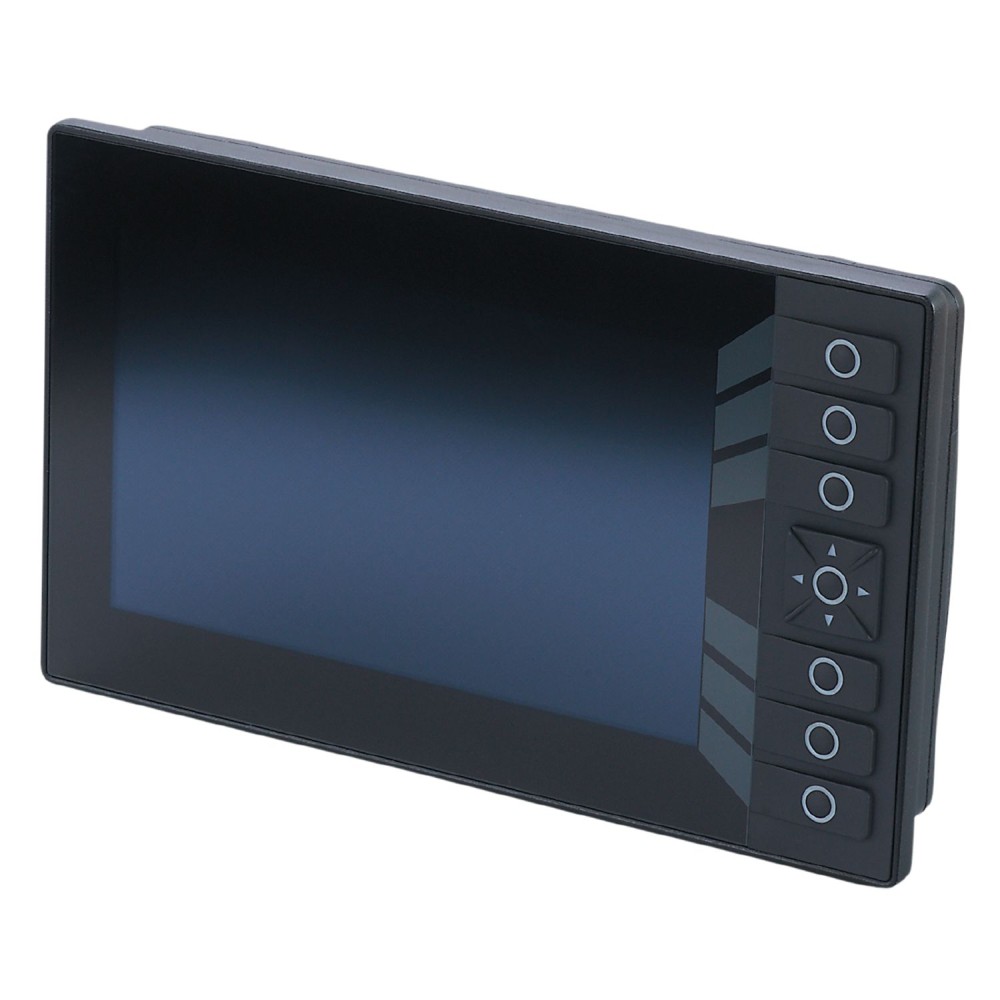

• Интерфейс оператора:Дисплей 7 дюймов (разрешение 800 x 480, яркость до 800 кд/м²) дополнен 6 рабочими элементами и клавишей навигации с кнопкой. Функциональные клавиши оснащены RGB-подсветкой и тактильной обратной связью.
  Практическое значение: Обеспечивает четкое отображение информации даже при ярком солнечном свете и позволяет оператору управлять функциями с высокой точностью и надежным подтверждением нажатия.

Преимущества модели CR1076

1. Консолидация функций:Интеграция высокопроизводительного HMI и полнофункционального ПЛК в одном защищенном корпусе упрощает архитектуру системы и снижает общую стоимость внедрения.
2. Надежность в тяжелых условиях:Высокий класс защиты IP 67 и широкий температурный диапазон (-35... 65 °C) подтверждают пригодность устройства для непрерывной работы на открытом воздухе в мобильных и строительных машинах.
3. Широкие возможности связи:Наличие четырех CAN-интерфейсов и двух Ethernet-портов обеспечивает гибкую интеграцию со всеми основными бортовыми системами и возможность подключения к IT-инфраструктуре (OPC UA).
