Программируемый графический дисплей для управления мобильными машинами IFM ecomatDisplay/7”/Basic CR1074

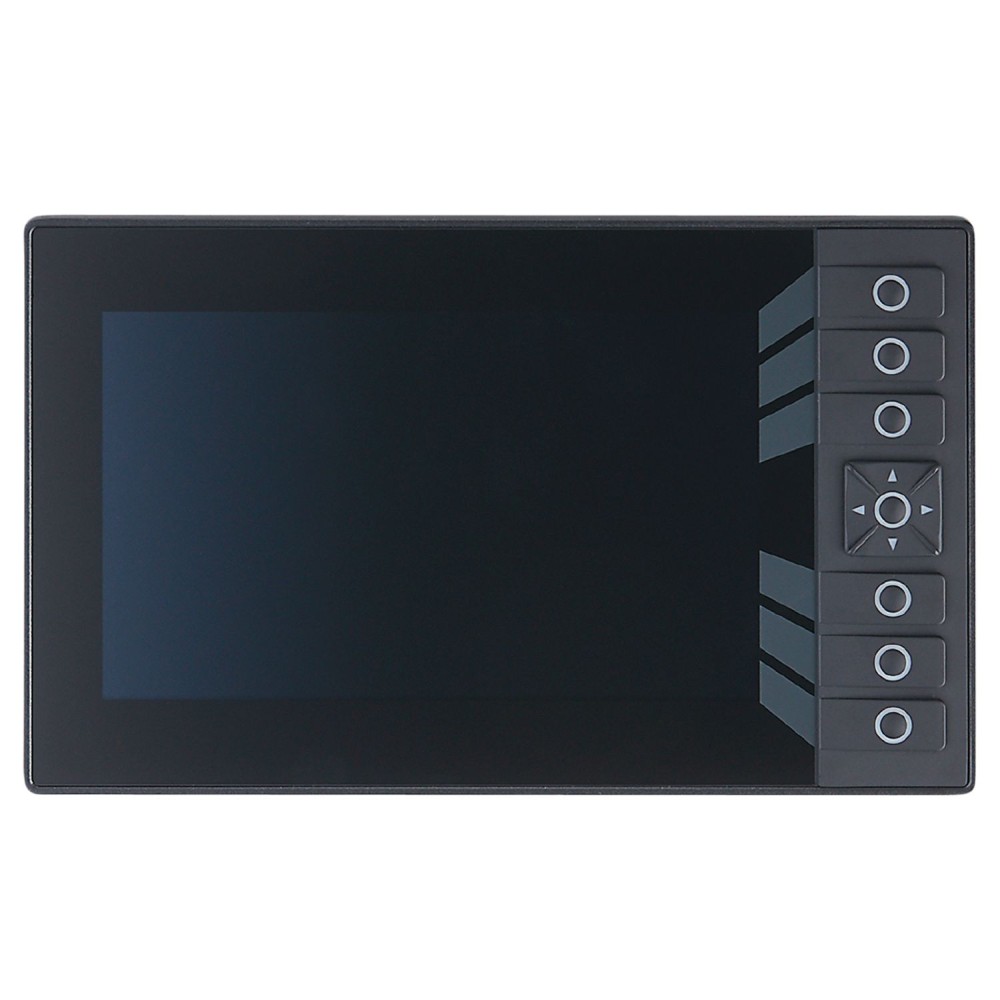

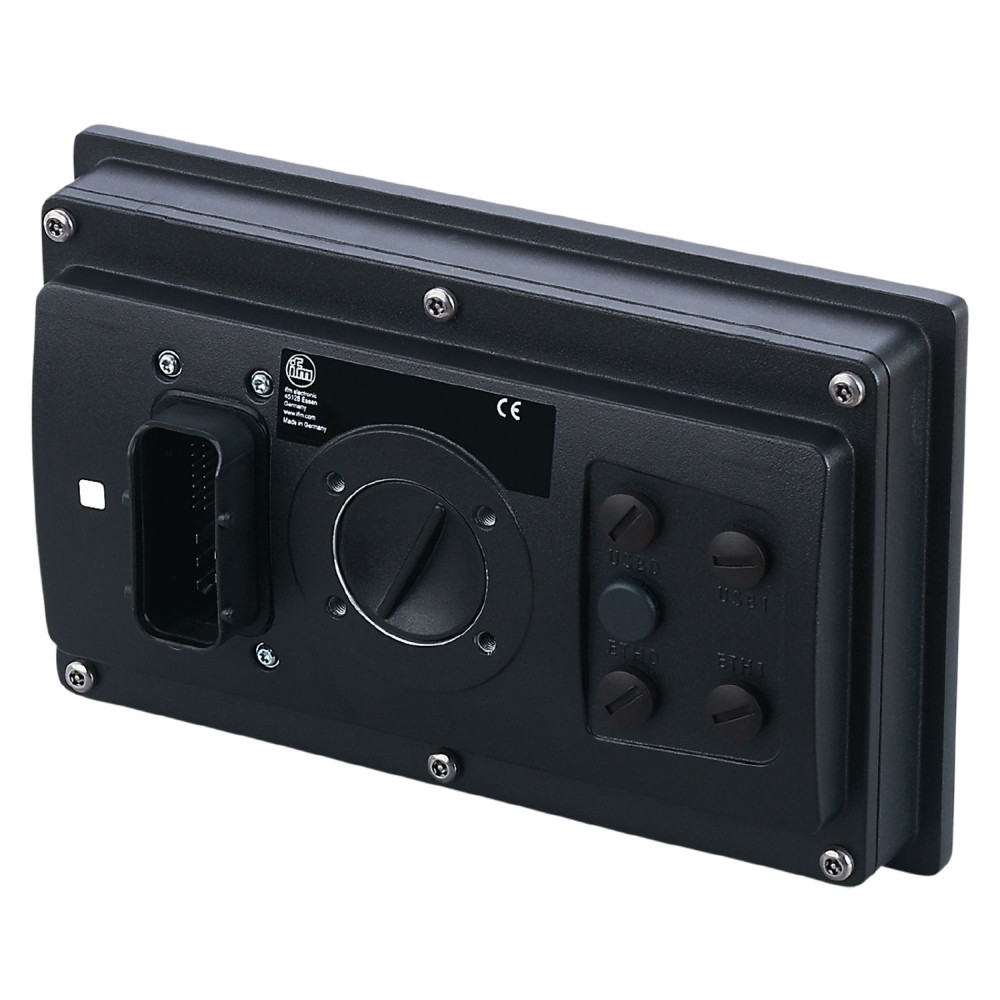

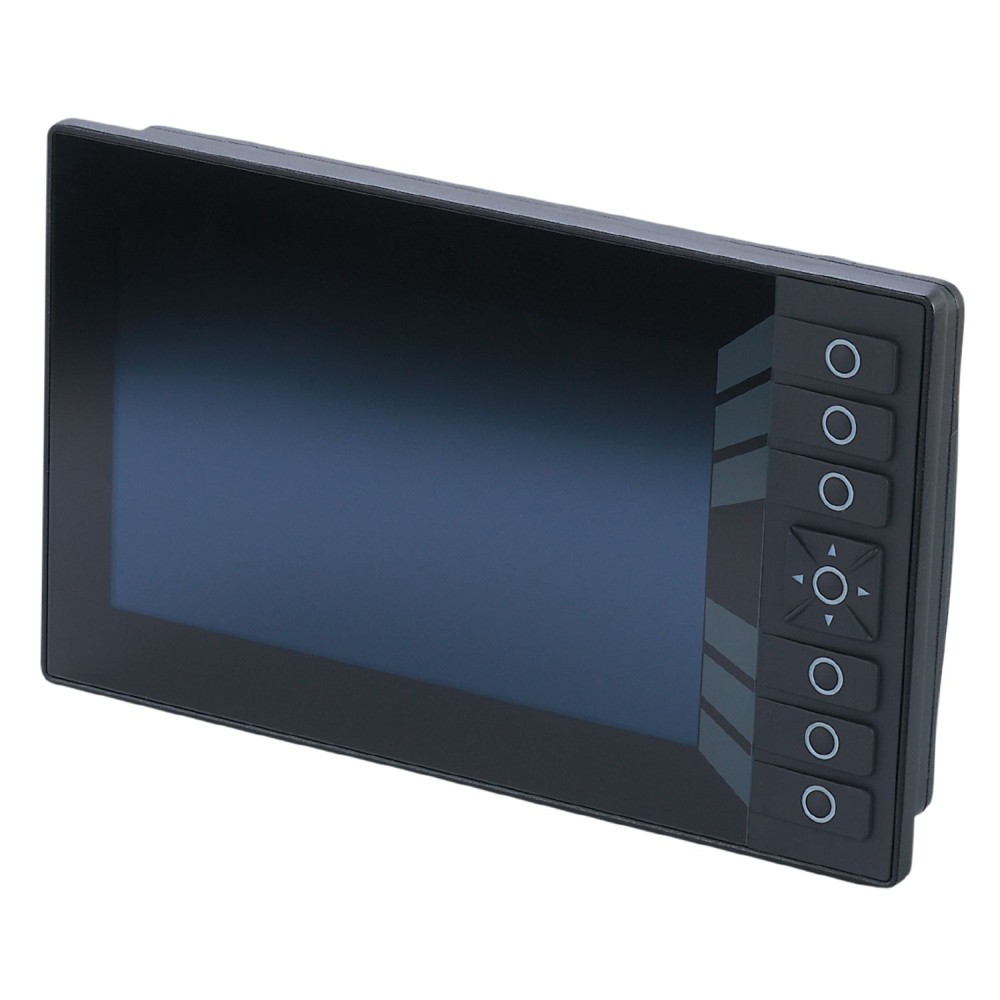

Программируемый графический дисплей IFM ecomatDisplay/7"/Basic CR1074

Программируемый графический дисплей IFM ecomatDisplay/7"/Basic CR1074представляет собой надежный человеко-машинный интерфейс (HMI) с интегрированной функцией ПЛК, разработанный для эксплуатации на мобильных машинах в жестких промышленных и внедорожных условиях. Устройство сочетает в себе вычислительную мощность современной 64-битной архитектуры и максимальную защищенность корпуса, обеспечивая эффективное управление и визуализацию рабочих процессов.

Ключевые технические характеристики и практическое значение

Данная модель сфокусирована на обеспечении высокой надежности, производительности и универсальной коммуникации, что критически важно для систем мобильной автоматизации. Выделяются четыре ключевых параметра:

• Защищенное исполнение и устойчивость к внешним факторам:Степень защиты корпуса составляет IP65 и IP67, что гарантирует полную пыленепроницаемость и защиту от сильных струй воды или временного погружения. Корпус выполнен из литого под давлением алюминия с порошковым покрытием, а дисплей защищен антибликовым и закаленным стеклом, что обеспечивает работоспособность в широком температурном диапазоне от -35 до +65 °C и устойчивость к вибрациям (ISO 16750-3, EN 60068-2-6) и ударам. Такое исполнение критически важно для безотказной работы в кабинах и на внешних элементах спецтехники.
• Интегрированная функция ПЛК и программирование:Дисплей оснащен интегрированным ПЛК с возможностью свободного программирования в соответствии со стандартом IEC 61131-3 с использованием среды CODESYS 3. 5. Это позволяет использовать устройство не только для визуализации, но и для выполнения сложных задач управления машиной, уменьшая потребность в отдельном контроллере. В основе лежит процессор ARM Dual Core 64 бит с частотой 800 МГц и операционная система Embedded Linux 4. 14.
• Расширенные коммуникационные возможности:Модель оснащена двумя интерфейсами CAN 2. 0 A/B (с поддержкой CiA DS 301 и CiA DS 401), одним интерфейсом Ethernet (10Base-T; 100Base-TX) и одним высокопроизводительным USB-интерфейсом. Наличие двух CAN-портов и Ethernet обеспечивает максимальную совместимость с различными полевыми шинами и устройствами, включая поддержку протоколов TCP/IP, UDP, Modbus TCP, OPC UA и EtherNet/IP, а USB-порт используется для быстрой регистрации данных и подключения периферийных устройств.
• Органы управления для несенсорных приложений:В отличие от моделей с сенсорным экраном, CR1074 оснащен шестью функциональными клавишами с RGB-подсветкой и тактильной обратной связью, а также клавишей навигации с кнопкой. Такой тип управления является ключевым для операторов, работающих в перчатках или в условиях сильной вибрации, где точность сенсорного ввода снижена. Подсветка RGB позволяет настроить индикацию состояния.

Преимущества продукта

1. Консолидация HMI и ПЛК:Благодаря интегрированной функции ПЛК на базе CODESYS 3. 5, устройство выполняет роль и операторской панели, и контроллера, упрощая архитектуру системы и снижая общую стоимость решения.
2. Максимальная надежность в суровых условиях:Литой алюминиевый корпус и степень защиты IP67 в сочетании с устойчивостью к широкому диапазону температур, ударам и вибрации гарантируют долговечность и минимизацию простоев мобильной техники.
3. Высокая связность:Два CAN-интерфейса и Ethernet обеспечивают гибкое подключение к бортовой электронике, датчикам, исполнительным механизмам и системам телеметрии, используя распространенные промышленные протоколы.
