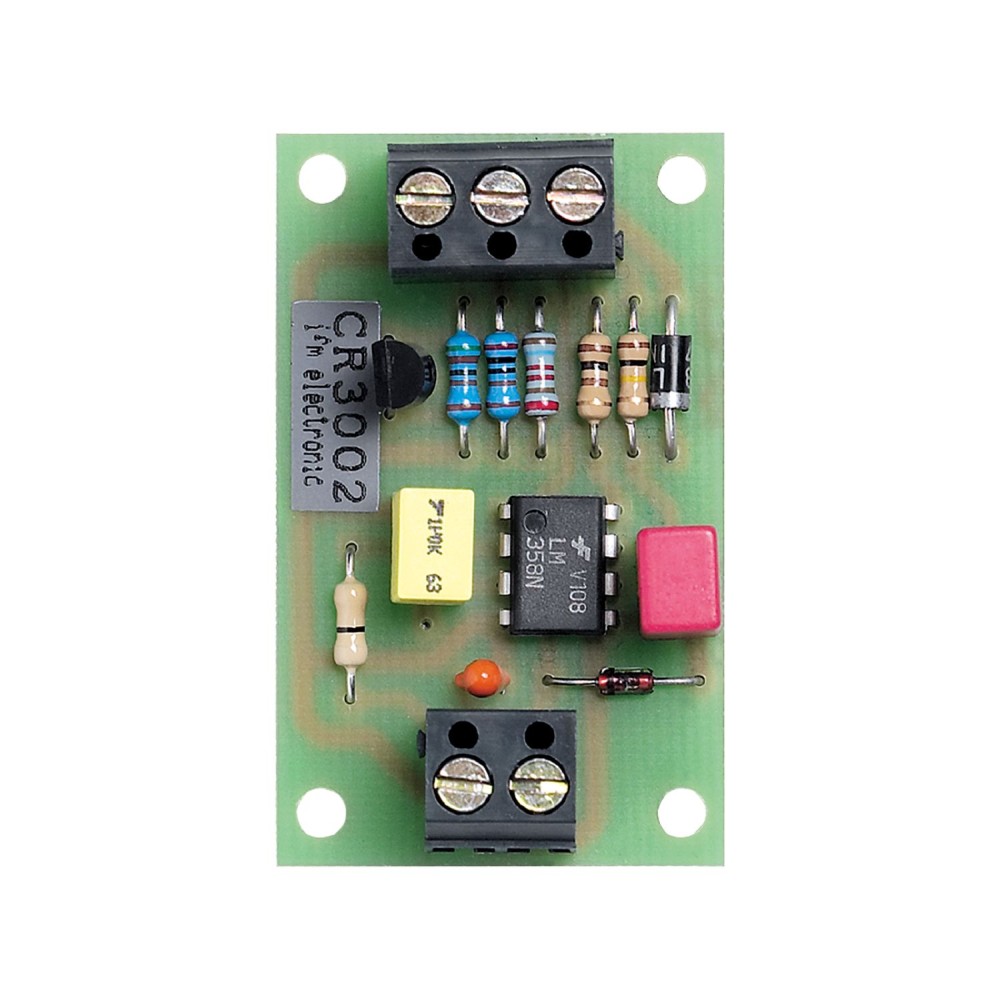

Преобразователь ШИМ в аналоговый сигнал IFM R360/PWM-ANALOG-MODULE/PCB CR3002

Преобразователь ШИМ в аналоговый сигнал IFM R360/PWM-ANALOG-MODULE/PCB CR3002 предназначен для преобразования широтно-импульсного модулированного (ШИМ) сигнала в линеаризованный аналоговый выходной сигнал напряжения. Устройство выполнено в форм-факторе модуля печатной платы и ориентировано на применение в мобильных транспортных средствах и промышленном оборудовании, требующем точного аналогового управления.

Основные технические характеристики

Аналоговый выход:Преобразователь обеспечивает аналоговый выход напряжения в диапазоне от 0 до 10 В. Это позволяет интегрировать модуль в стандартные промышленные системы управления, использующие унифицированные сигналы напряжения для регулирования исполнительных механизмов и мониторинга параметров.

Рабочее напряжение:Питание модуля осуществляется от источника постоянного тока с напряжением от 24 до 30 В. Диапазон 24 В DC является стандартным для промышленной автоматизации, обеспечивая совместимость с большинством систем питания.

Диапазон рабочих температур:Устройство способно функционировать в широком температурном диапазоне от -40 до 85 °C. Это обеспечивает надежную работу модуля в условиях экстремальных температур, характерных для уличного оборудования или промышленных цехов без климат-контроля.

Частота ШИМ-входа:Модуль рассчитан на обработку ШИМ-сигналов с частотой 122 Гц при входном сигнале 24 В DC. Данная характеристика важна для обеспечения корректного преобразования сигнала от источника ШИМ.

Подключение:Подключение внешних цепей осуществляется через винтовые клеммы, рассчитанные на сечение провода до 2, 5 мм². Это обеспечивает простоту монтажа и надежность соединения.

Преимущества

• Точность преобразования:Обеспечивает точный линеаризованный выход напряжения, что критически важно для систем, где требуется высокая степень соответствия аналогового сигнала исходному ШИМ.
• Надежность в эксплуатации:Широкий диапазон рабочих температур от -40 до 85 °C гарантирует стабильное функционирование модуля в жестких условиях окружающей среды.
• Простота интеграции:Стандартный аналоговый выход 0... 10 В и удобные винтовые клеммы упрощают подключение и интеграцию преобразователя в существующие системы управления.
