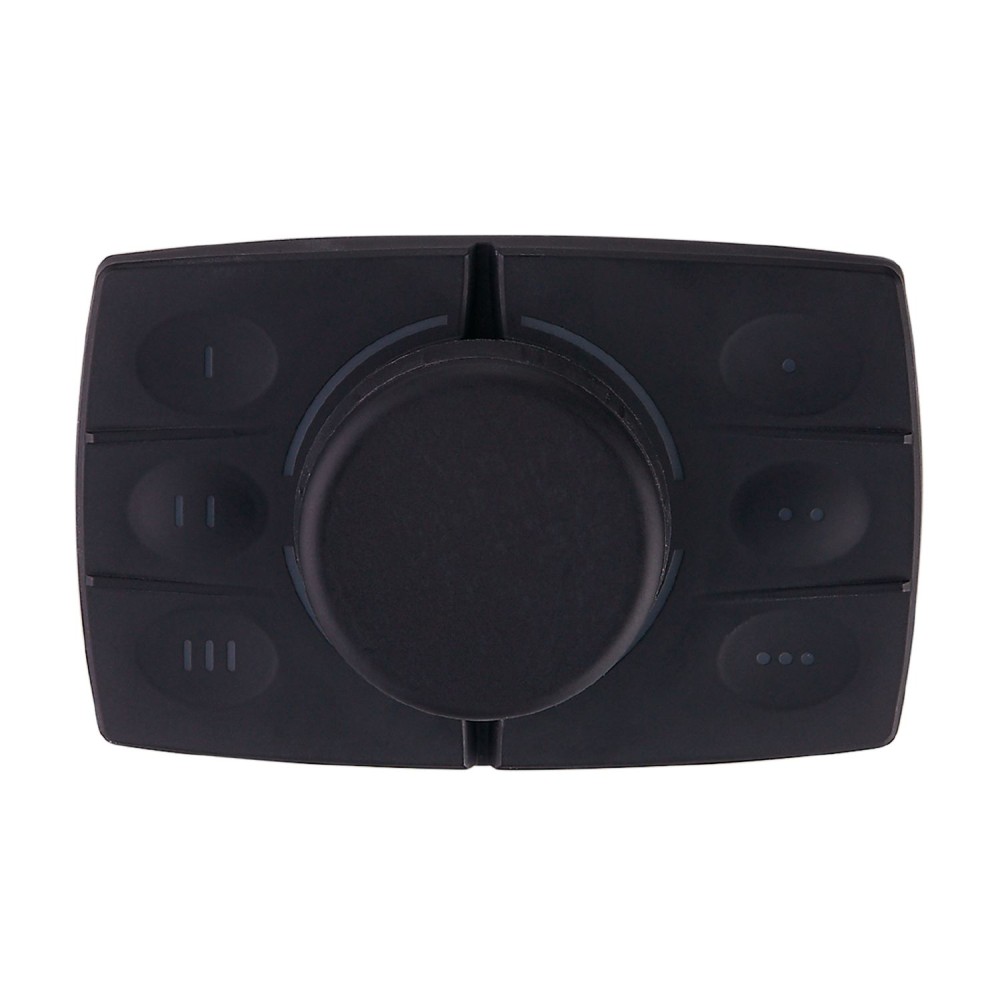

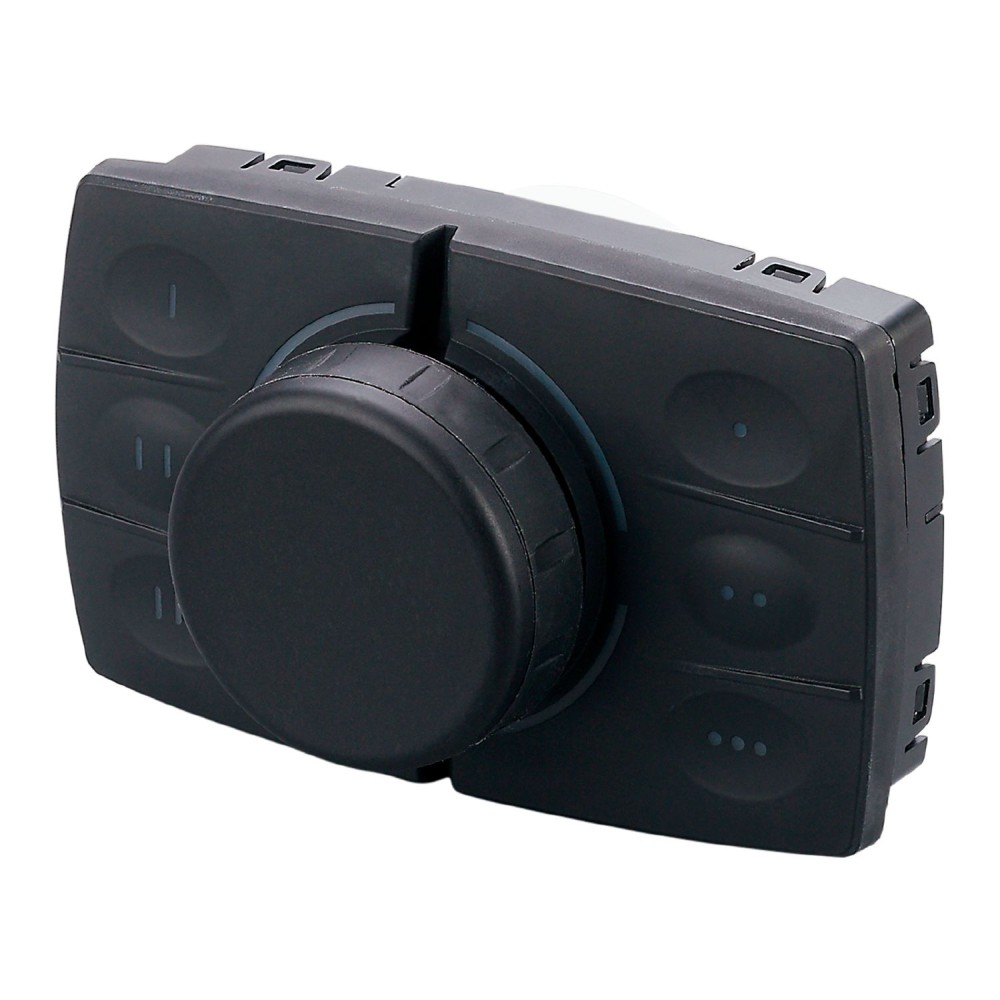

Кнопочный модуль IFM ecomatPanel/COP CR1300

Кнопочный модуль IFM ecomatPanel/COP CR1300 представляет собой панельный элемент управления, разработанный для применения в мобильных машинах и в условиях, требующих повышенной прочности и надежности. Устройство интегрируется в существующие системы посредством стандартных промышленных интерфейсов.

Основные технические характеристики

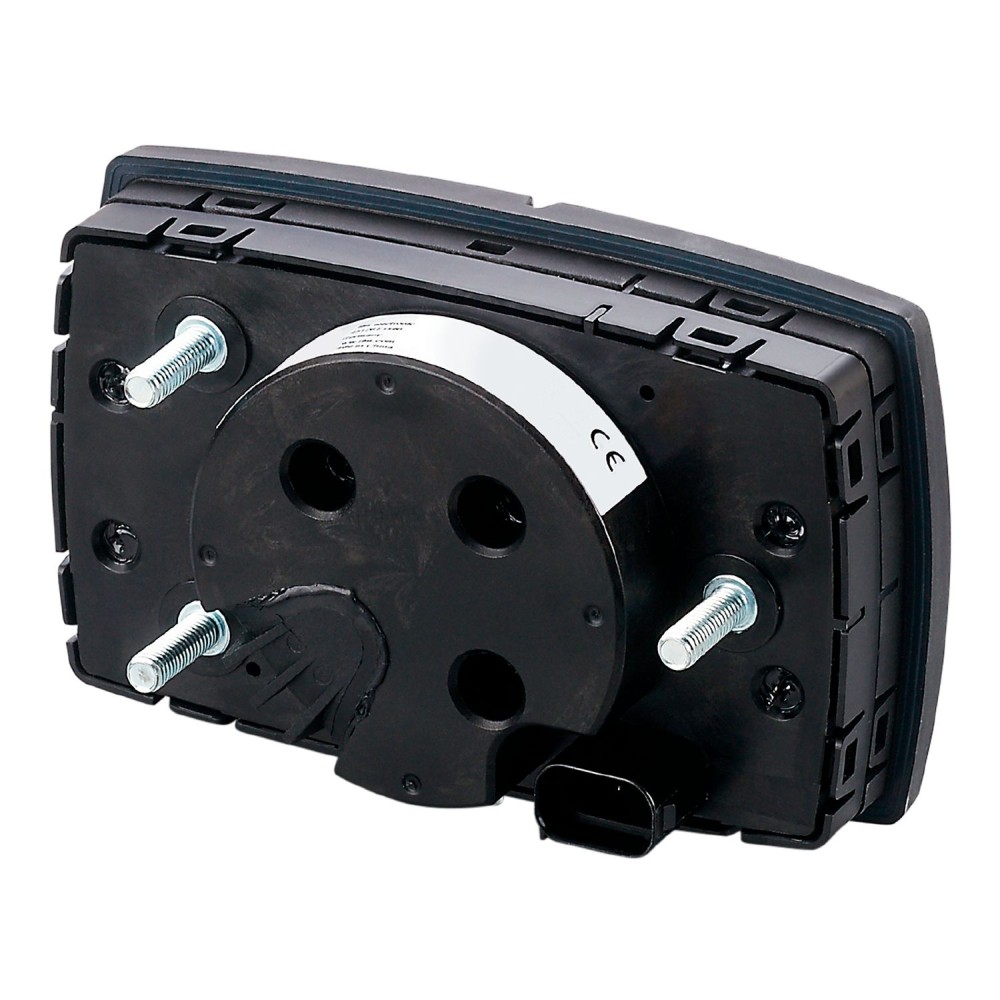

Конструкция и условия эксплуатации:Модуль предназначен для монтажа в панели или соответствующие вырезы. Корпус устройства выполнен из ПК/АБС и силиконового покрытия, обеспечивая степень защиты IP 65, что гарантирует защиту от пыли и водяных струй. Устойчивость к вибрации согласно ISO 16750-3 и постоянная ударопрочность 30 g 6 ms / 24000 ударов подтверждают его пригодность для эксплуатации в сложных условиях. Диапазон рабочих температур составляет от -40 до 85 °C, что позволяет использовать модуль в широком климатическом диапазоне.

Интерфейс и протокол связи:Для интеграции в системы управления модуль оснащен одним интерфейсом CAN, поддерживающим протокол J1939. Это обеспечивает стандартизированное и надежное взаимодействие с другими компонентами в бортовых сетях мобильной техники.

Элементы управления:Устройство включает 6 свободно программируемых функциональных клавиш с индивидуально настраиваемой RGB-подсветкой. В состав элементов управления также входит одна поворотная кнопка, обладающая функциями сенсорного управления, джойстика по двум осям и нажатия. Поворотная кнопка имеет 24 положения за один оборот, что обеспечивает точную навигацию. Информация о сроке службы указывает на высокую долговечность механических элементов: более 100 000 активаций для кнопок и функций поворота/нажатия ручки.

Электропитание:Кнопочный модуль функционирует в диапазоне рабочего напряжения от 9 до 32 V DC, что делает его совместимым с бортовыми электрическими сетями 12 V и 24 V. Потребляемый ток составляет менее 400 мА при 13, 5 V DC.

Преимущества

• Надежность в сложных условиях:Высокая степень защиты IP 65, широкий температурный диапазон и устойчивость к вибрациям и ударам обеспечивают стабильную работу модуля в агрессивных промышленных и мобильных средах.
• Универсальность интеграции:Наличие интерфейса CAN с протоколом J1939 гарантирует простую и быструю интеграцию в стандартные системы управления мобильных машин.
• Гибкость и функциональность управления:Программируемые RGB-клавиши и многофункциональная поворотная кнопка предоставляют широкие возможности для настройки пользовательского интерфейса под конкретные задачи и приложения.
