Датчик осмотра объекта IFM O2VIRNKG/O/V/GM/E1/E2/W O2V123

Датчик осмотра объекта IFM O2V123 (O2VIRNKG/O/V/GM/E1/E2/W)

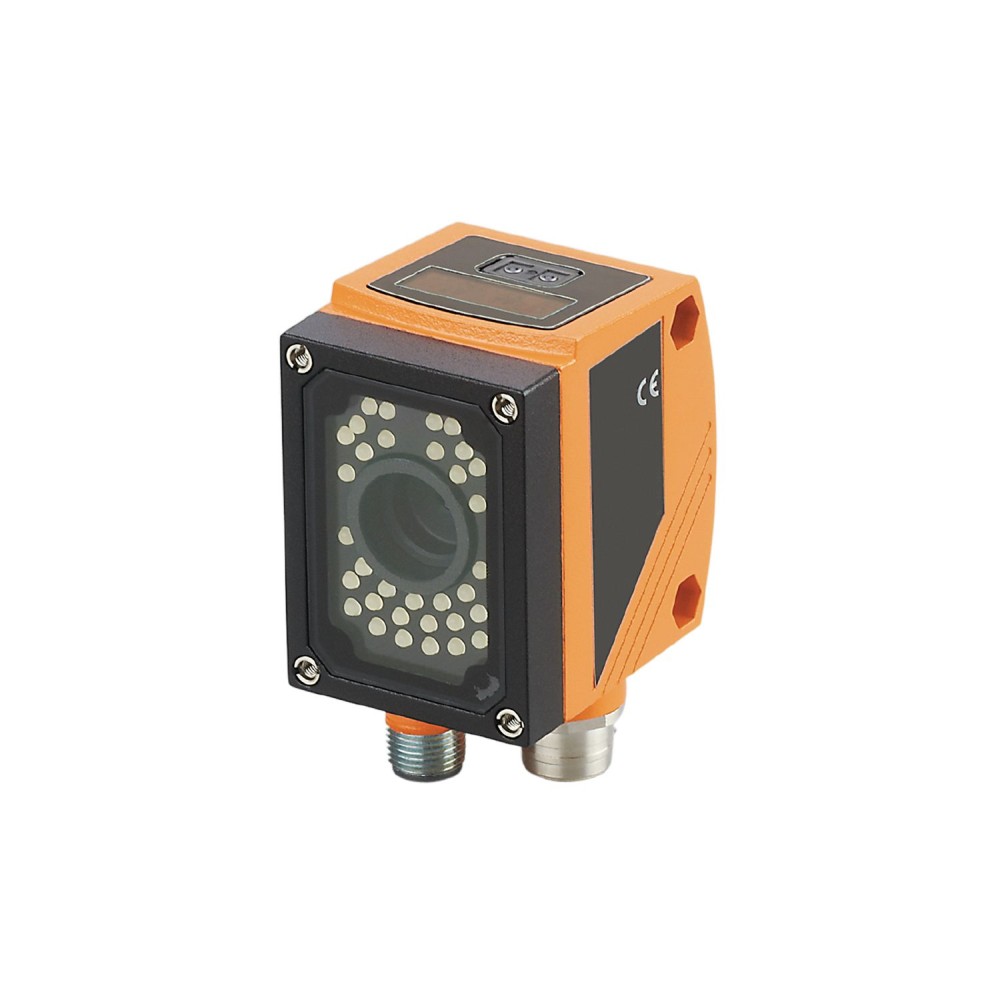

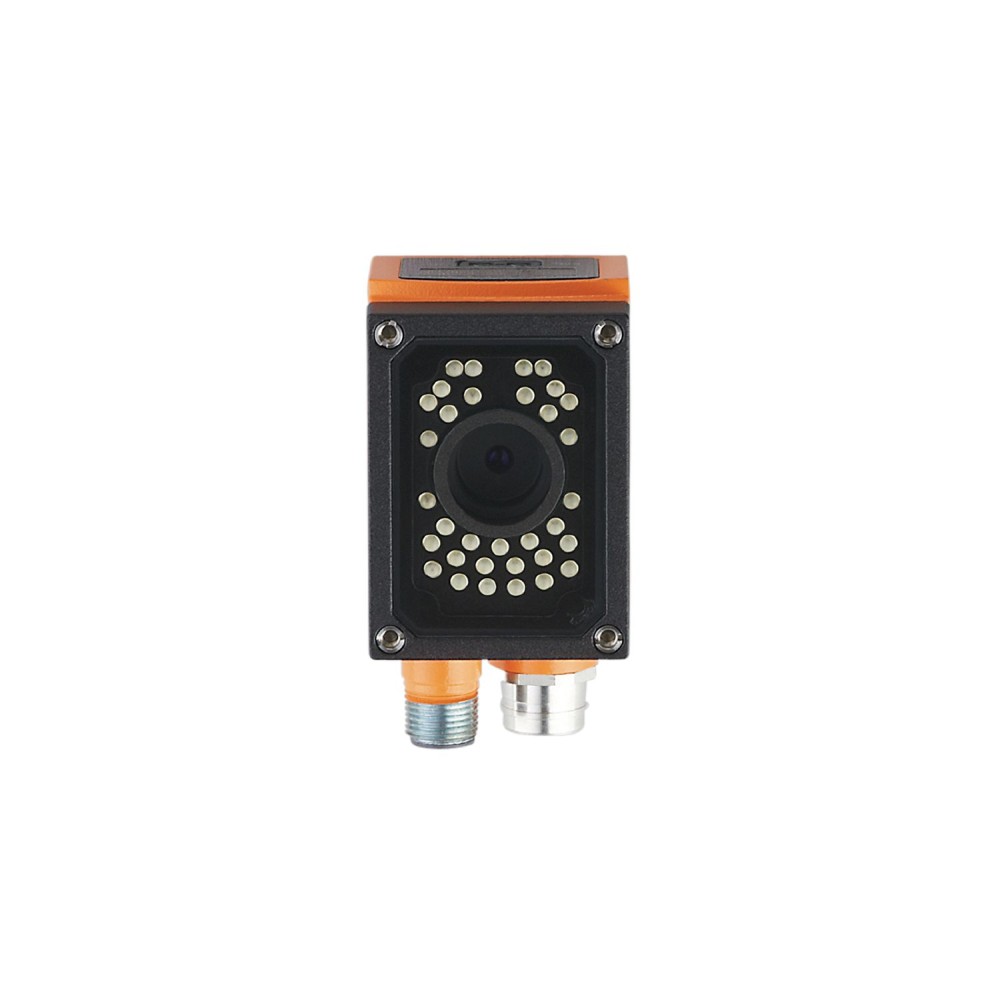

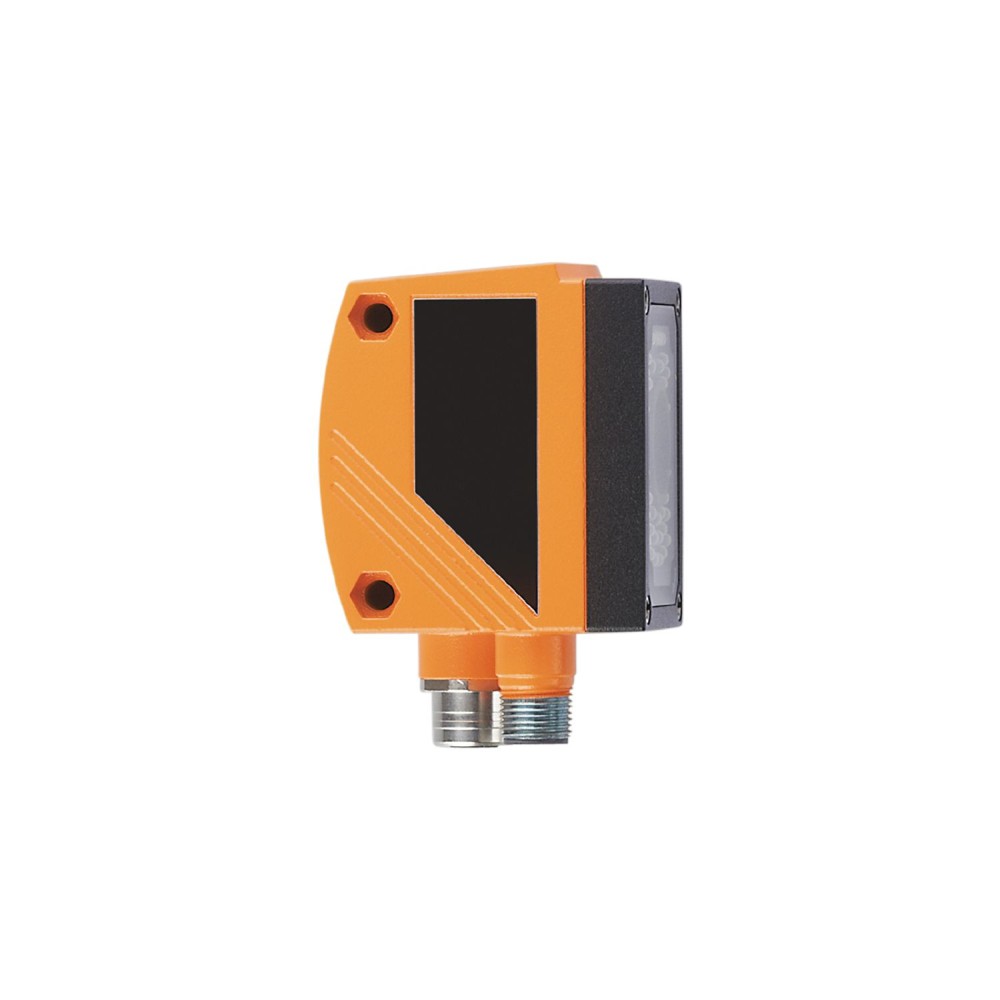

Датчик осмотра объекта IFM O2V123 предназначен для автоматизированного контроля наличия, правильности положения, а также проверки размеров и полноты комплектации изделий на промышленных линиях. Устройство представляет собой автономную систему технического зрения со встроенной инфракрасной подсветкой.

Ключевые технические характеристики

Оптимальный выбор датчика определяется его способностью обеспечить требуемую точность, скорость и интеграцию в производственную систему. Для модели O2V123 критически важны следующие параметры:

• Разрешение изображения:640 x 480 пикселей (VGA).


  Данное разрешение обеспечивает достаточную детализацию для типовых задач контроля наличия, ориентации и базового измерения в пределах поля зрения. Максимальная частота считывания составляет 20 Гц, что позволяет применять датчик на линиях со средней скоростью движения.

• Промышленный интерфейс связи:Ethernet (10/100 Base-T/TX) с протоколами TCP/IP и EtherNet/IP.


  Наличие высокоскоростного интерфейса Ethernet и поддержка протокола EtherNet/IP гарантируют быструю передачу результатов контроля и простую интеграцию в промышленные сети, а также прямое взаимодействие с программируемыми логическими контроллерами (ПЛК).

• Оптическая система:КМОП-датчик черно-белый, ИК-свет (850 нм).


  Использование черно-белого КМОП-сенсора в сочетании со встроенным инфракрасным осветителем (850 нм) повышает надежность обнаружения, минимизируя влияние видимого внешнего освещения и обеспечивая стабильную контрастность для объектов со сложными или меняющимися поверхностями.

• Интеграция в систему:2 цифровых входа и 5 конфигурируемых цифровых выходов.


  Широкие возможности коммутации позволяют напрямую принимать управляющие сигналы (например, Курок/Trigger) и оперативно передавать результаты контроля или команды исполнительным механизмам через пять настраиваемых выходных каналов.

Преимущества и надежность эксплуатации

Конструктивные и функциональные особенности датчика IFM O2V123 обеспечивают его эффективное использование в жестких промышленных условиях.

• Высокая степень защиты:Класс защиты IP 67гарантирует полную пыленепроницаемость устройства и защиту от воздействия воды при кратковременном погружении. Это критически важно для работы во влажных или запыленных производственных средах.

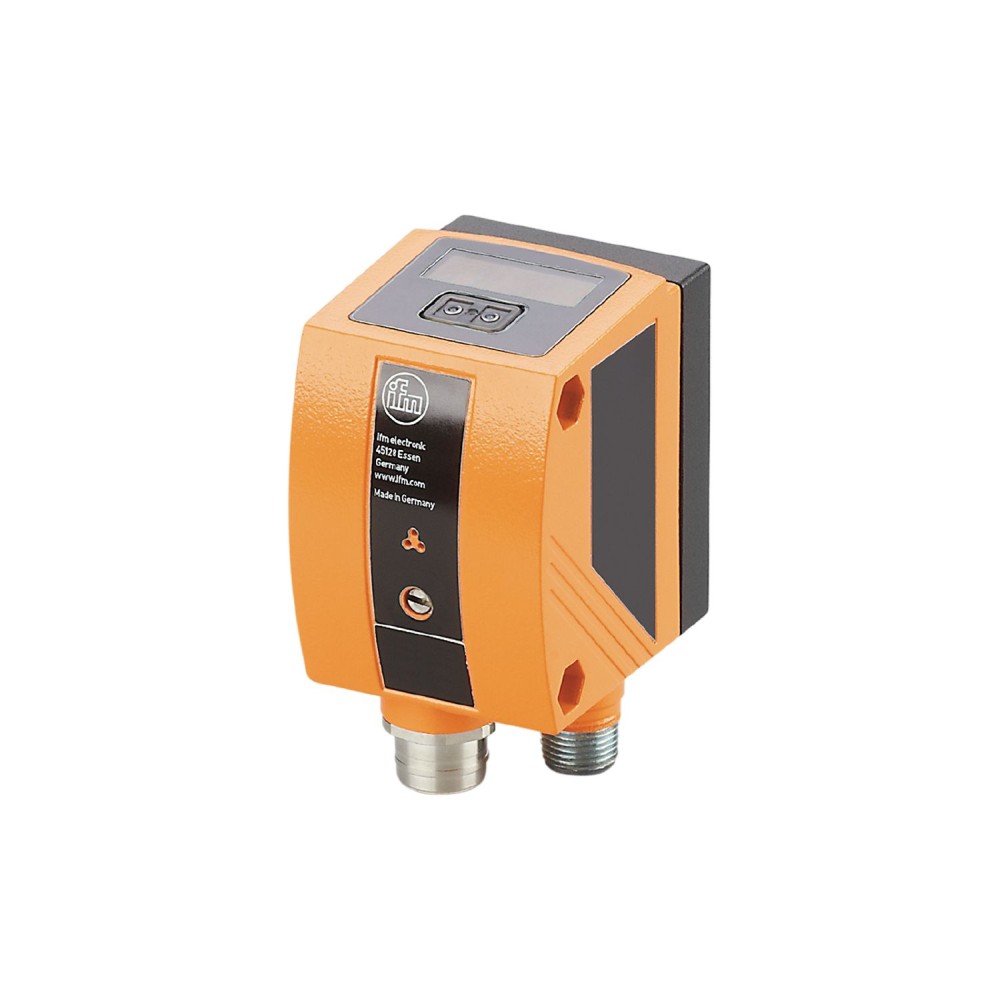

• Простота настройки:Датчик поддерживает автономную настройку с помощью двух кнопок и 10-сегментного дисплея, а также через специализированное программное обеспечение на ПК, что упрощает внедрение и обслуживание.
• Надежность обнаружения:Встроенный инфракрасный свет и специализированный черно-белый сенсор повышают стабильность результатов при контроле отклонений формы или изменений цвета объекта.

Параметры электропитания и коммутации

Устройство работает от стандартного промышленного напряжения 24 В DC(допуск 10%) и имеет защиту от короткого замыкания, перегрузки и обратной полярности. Максимальная токовая нагрузка на коммутируемый выход составляет 100 мА.
