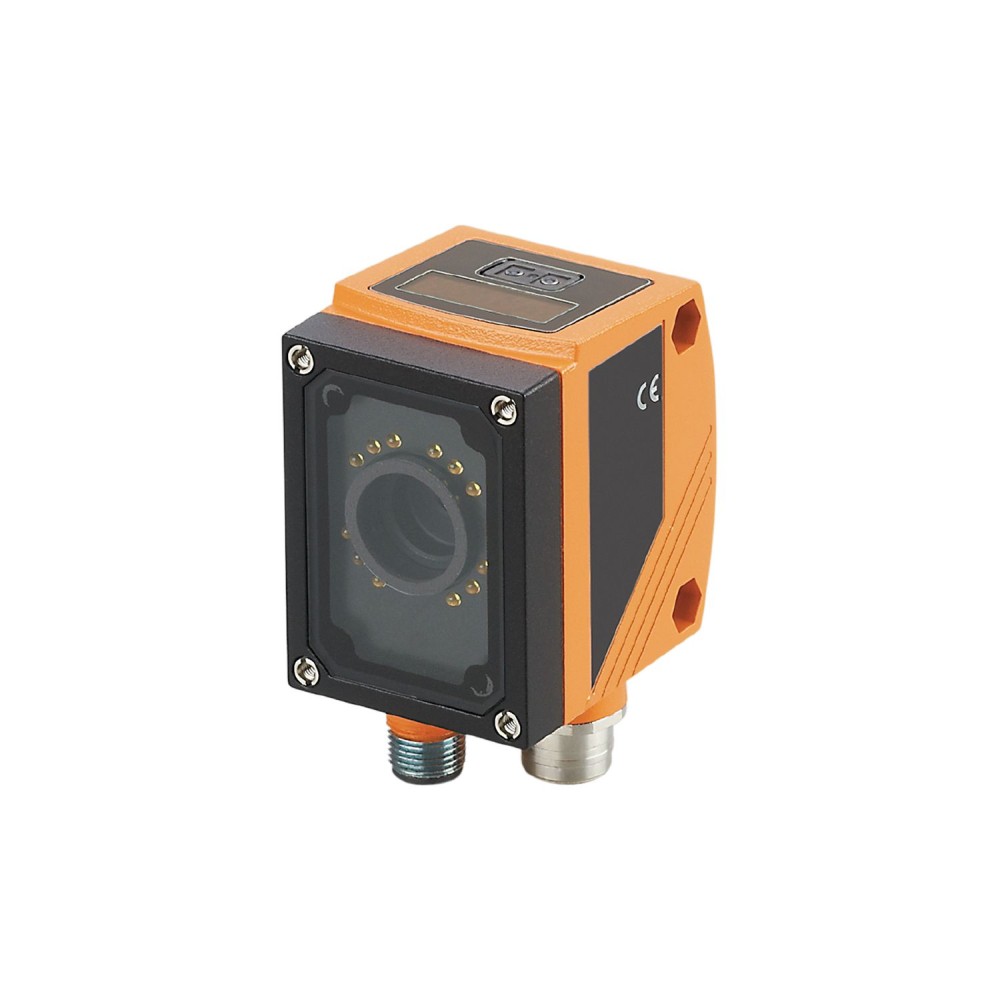

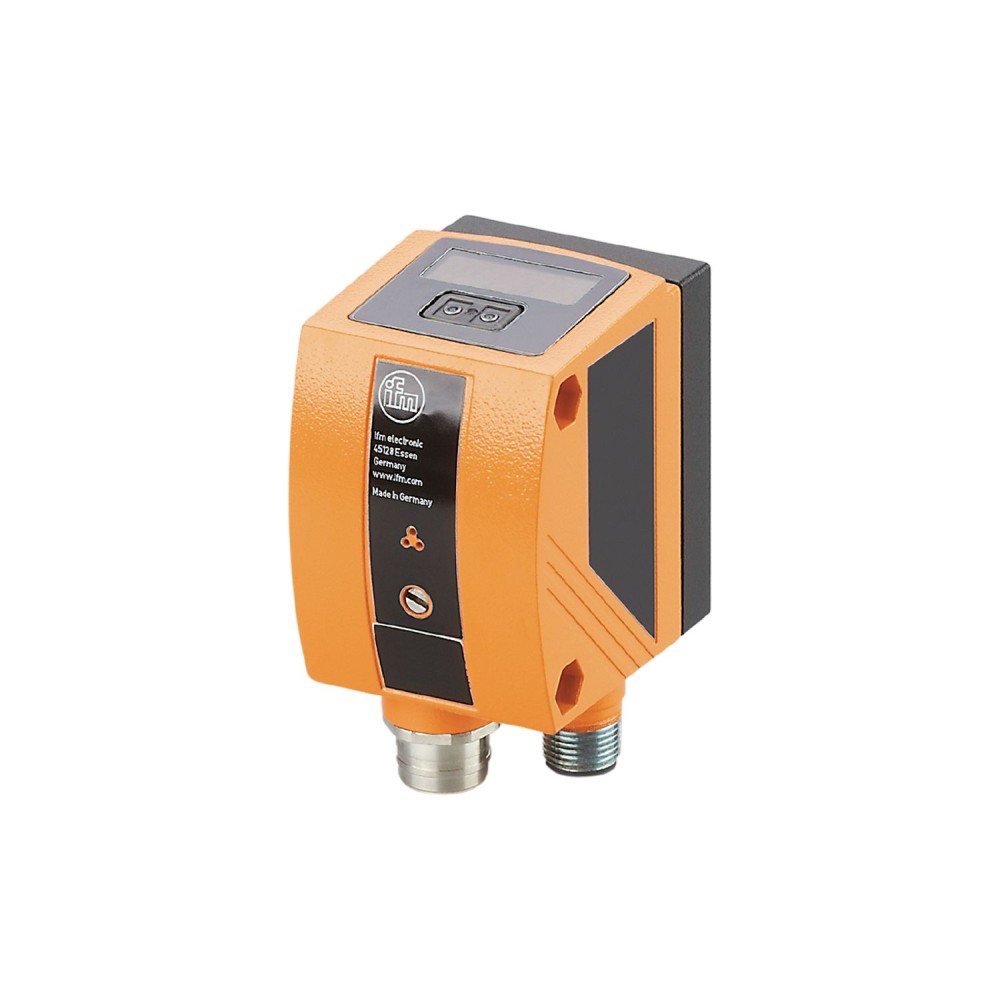

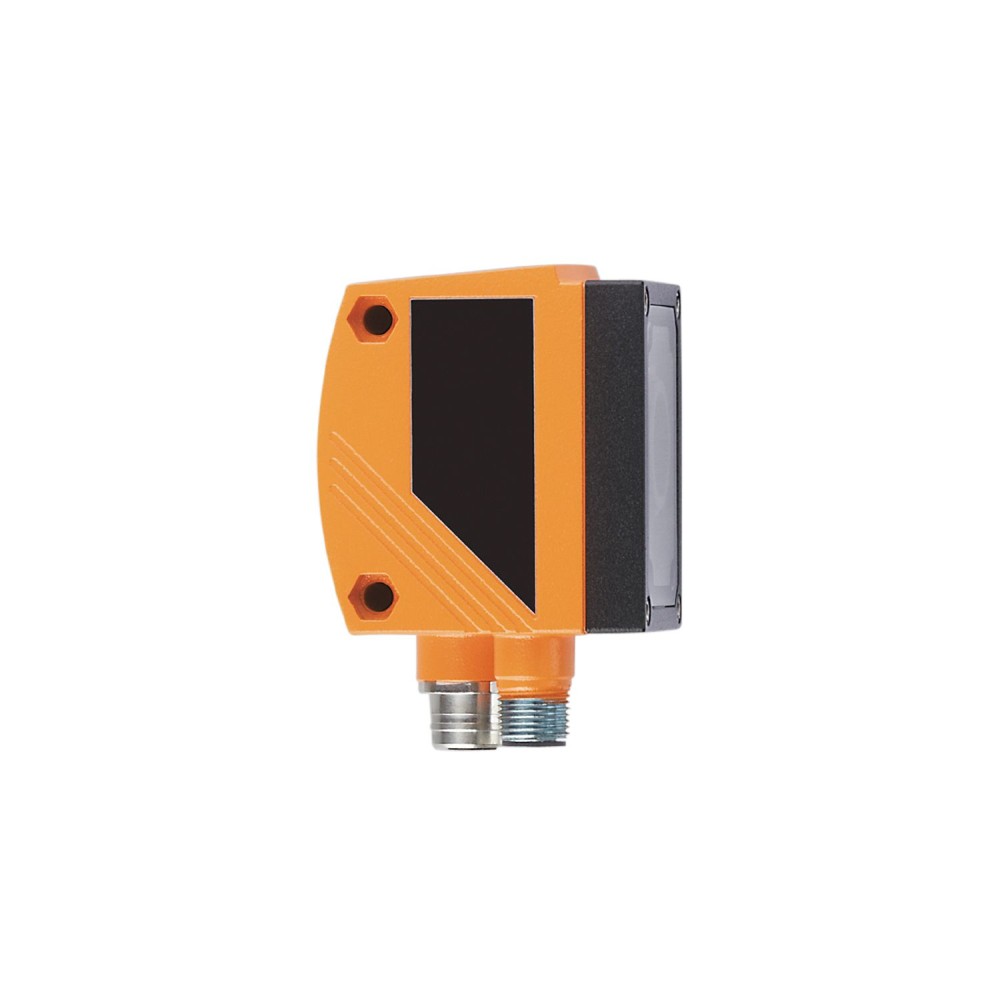

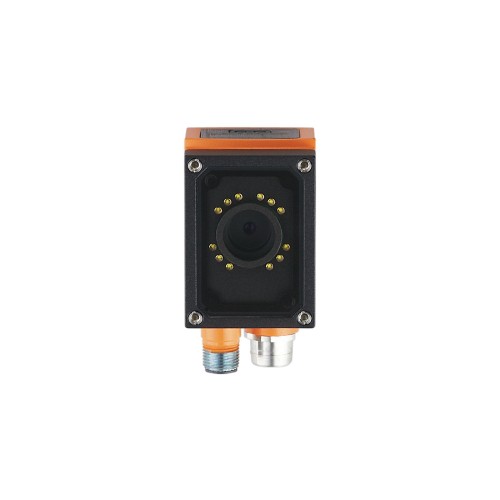

Датчик осмотра объекта IFM O2VWRPKG/O/V/GM/E1/E2/T O2V104

Датчик осмотра объекта IFM O2V104 (O2VWRPKG/O/V/GM/E1/E2/T)

Датчик технического зрения IFM O2V104 относится к типу устройств осмотра объектов (серия O2V) и предназначен для контроля качества, комплектности, обнаружения дефектов формы, размера или цвета в промышленных условиях. В отличие от сенсоров, работающих по контуру, O2V104 использует принцип счетчика пикселей, сравнивая объекты по переменным признакам, что обеспечивает высокую гибкость в задачах контроля.

Ключевые технические параметры

Для выбора и внедрения системы технического зрения критически важны следующие характеристики:

• Принцип инспекции и функциональность:Датчик использует метод сравнения по переменным признакам, таким как площадь, размер, округлость, а также градации серого.
  Практическое значение: Это позволяет надежно контролировать наличие неровно нанесенных материалов (например, клея или смазки), проверять полноту заполнения или обнаруживать дефекты в сценах, где объекты не имеют строго фиксированного контура.
• Разрешение изображения:640 x 480 пикселей (VGA) на базе КМОП черно-белого датчика.
  Практическое значение: Данное разрешение является стандартным для высокоскоростных задач инспекции начального уровня, обеспечивая достаточную детализацию для точного обнаружения мелких дефектов.
• Интерфейс и протокол связи:Промышленный интерфейс Ethernet с поддержкой протоколов TCP/IP и EtherNet/IP.
  Практическое значение: Обеспечивает высокоскоростной обмен данными и упрощенную интеграцию в системы промышленной автоматизации. Поддержка EtherNet/IP позволяет напрямую подключать датчик к программируемым логическим контроллерам (ПЛК) без необходимости использования дополнительных коммуникационных шлюзов.
• Цифровые входы и выходы:2 конфигурируемых цифровых входа (PNP) и 5 конфигурируемых цифровых выходов (PNP), с максимальной токовой нагрузкой 100 мА на выход.
  Практическое значение: Наличие входов/выходов позволяет синхронизировать захват изображения с внешними событиями (например, внешним триггером), а также напрямую передавать результаты инспекции (ОК/НЕ ОК) или управлять внешними исполнительными механизмами.

Преимущества для промышленного применения

Датчик IFM O2V104 разработан для обеспечения надежного контроля качества в сложных условиях:

• Гибкость настройки:Возможность инспекции объектов с вариативными особенностями формы или цвета, что расширяет спектр применимых задач по сравнению с традиционными сенсорами контура.
• Автономность и надежность:Встроенный источник белого света исключает потребность во внешнем освещении. Корпус имеет степень защиты IP 67, что гарантирует защиту от пыли и временного погружения в воду.
• Простая интеграция:Поддержка промышленного Ethernet-протокола EtherNet/IP обеспечивает быструю и стандартизированную интеграцию в автоматизированные производственные линии.
