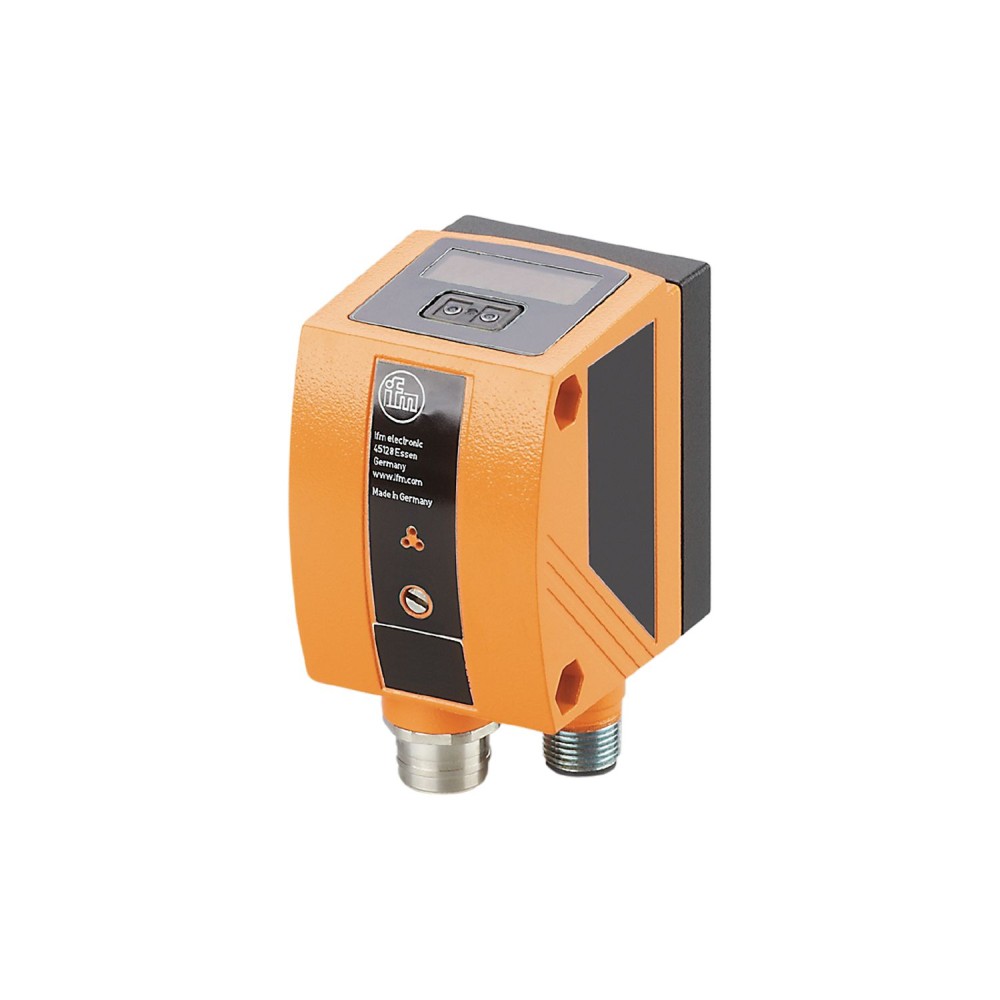

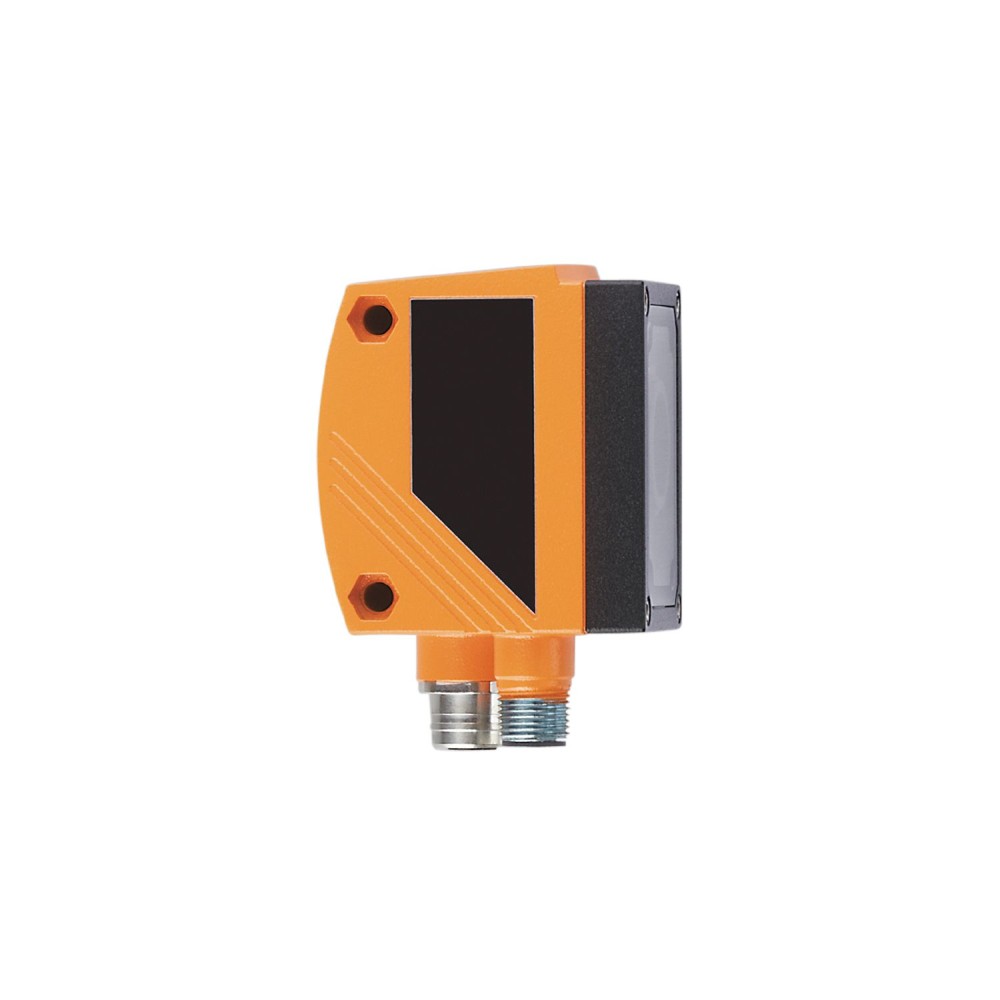

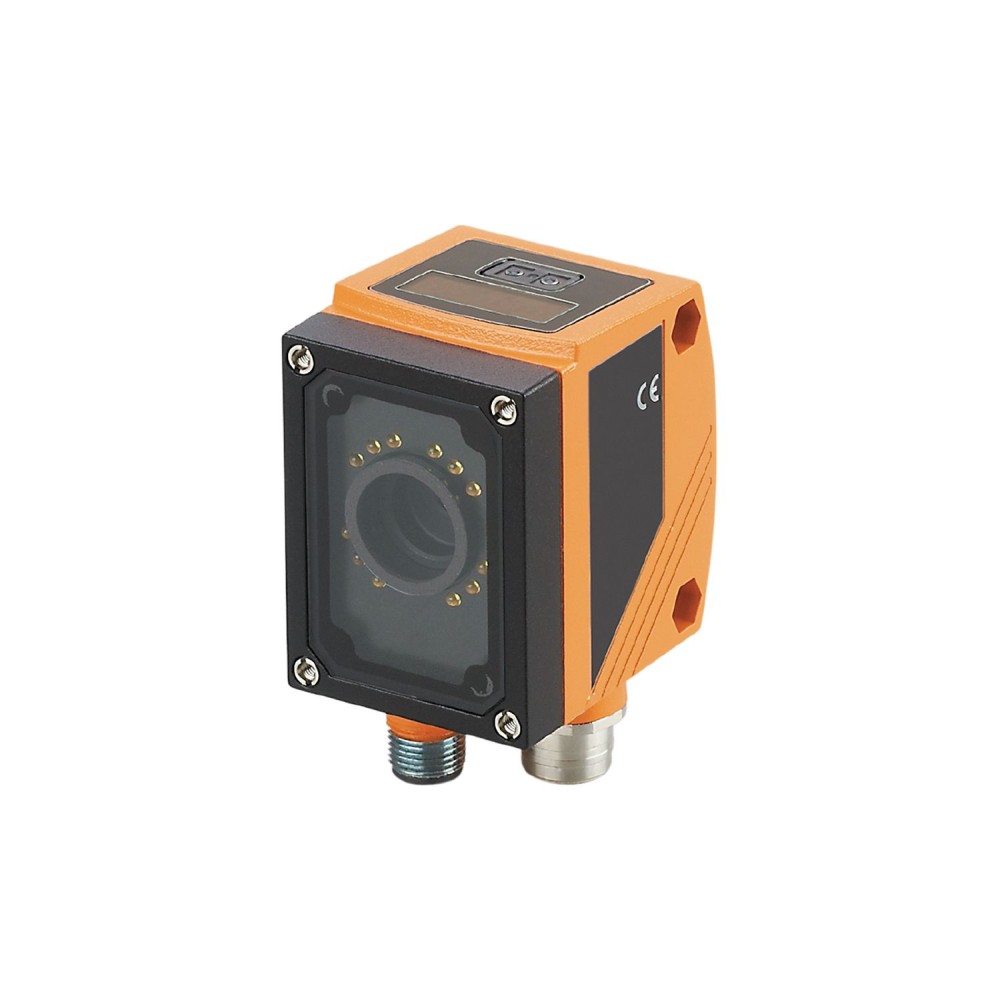

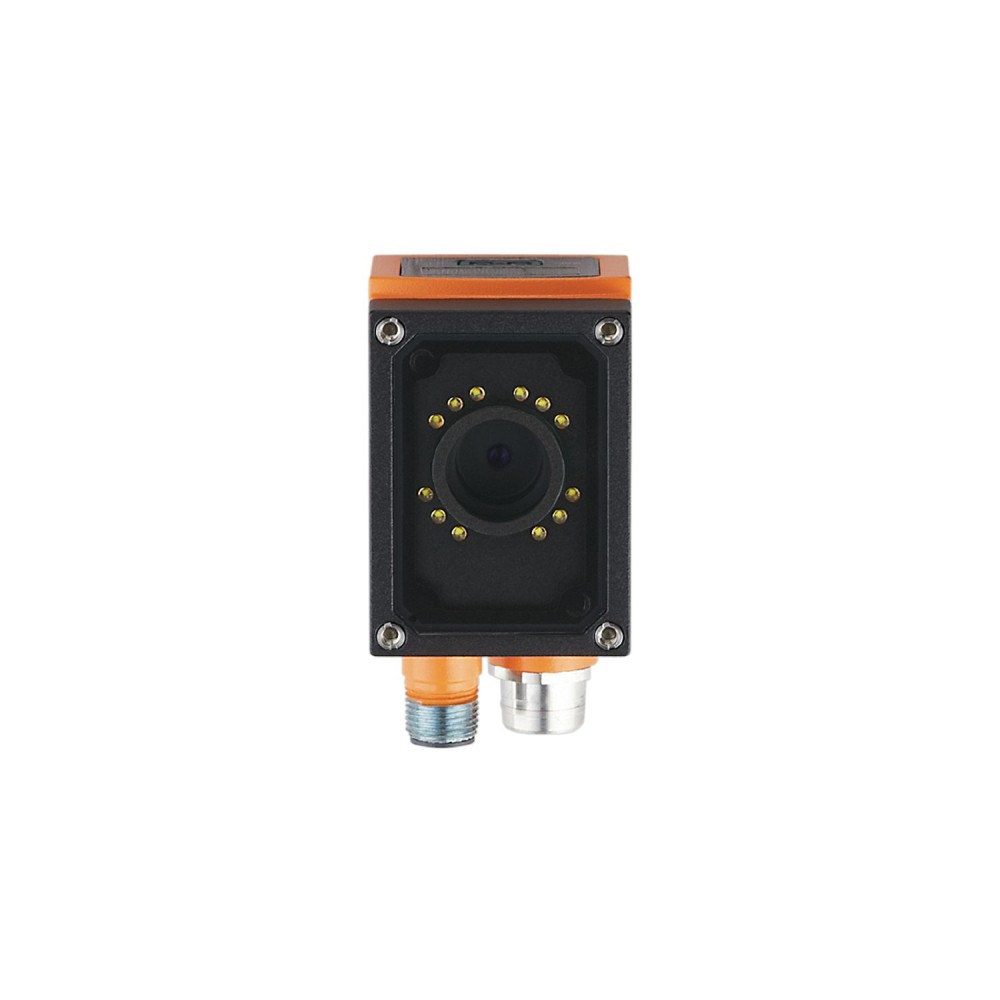

Датчик осмотра объекта IFM O2VWRNKG/O/V/GM/E1/E2/W O2V103

Датчик осмотра объекта IFM O2VWRNKG/O/V/GM/E1/E2/W (O2V103)

O2V103 представляет собой автономный 2D датчик машинного зрения от производителя IFM, предназначенный для высокоточного контроля объектов в промышленных условиях. Устройство выполняет проверку наличия, размера, положения и полноты, а также обеспечивает надежное обнаружение отклонений формы или изменений цвета. Датчик спроектирован для прямого встраивания в производственные линии и обладает встроенными вычислительными ресурсами и освещением, что минимизирует потребность во внешних компонентах.

Ключевые технические характеристики и практическое применение

Описание сфокусировано на критически важных технических параметрах, определяющих функциональность и условия эксплуатации датчика.

Тип сенсора и разрешение
Используется монохромный КМОП-датчик изображения с разрешением 640 x 480 пикселей (VGA).
*Практическое значение:* Данное разрешение оптимально для большинства задач контроля наличия, положения и размеров объектов. Черно-белый КМОП-сенсор обеспечивает высокую чувствительность и скорость считывания (до 20 Гц), критичную для работы на конвейерах со средней и высокой скоростью.

Интеграция в промышленные сети
Устройство оснащено высокопроизводительным интерфейсом Ethernet (10/100 Мбит/с) с поддержкой протоколов TCP/IP и EtherNet/IP.
*Практическое значение:* Поддержка промышленного протокола EtherNet/IP обеспечивает легкую интеграцию в существующие системы автоматизации и позволяет оперативно передавать результаты проверок и изображения в ПЛК или верхний уровень системы управления.

Система ввода/вывода
Конфигурация включает 2 цифровых входа (24 В PNP, настраиваемые) и 5 цифровых выходов (24 В NPN, настраиваемые). Максимальная токовая нагрузка на выход составляет 100 мА.
*Практическое значение:* Гибкая система ввода/вывода позволяет использовать входы для точной синхронизации (Trigger) по внешнему сигналу и задействовать все пять выходов для выдачи различных сигналов состояния (например, "Годен", "Не годен", "Предупреждение"), что расширяет возможности управления исполнительными механизмами.

Степень защиты и освещение
Класс защиты корпуса – IP 67. Датчик оснащен интегрированным источником белого света.
*Практическое значение:* Класс защиты IP 67 гарантирует надежную работу в агрессивных промышленных средах, устойчивость к пыли и сильным водяным струям. Встроенная подсветка упрощает монтаж и настройку, исключая необходимость в дополнительном внешнем освещении.

Основные преимущества

• Автономная работа:Датчик представляет собой полностью автономное решение с интегрированным белым светом, вычислительным блоком и возможностью настройки через встроенный 10-сегментный дисплей, что снижает затраты на периферийное оборудование.
• Промышленная совместимость:Высокоскоростной интерфейс Ethernet с протоколом EtherNet/IP обеспечивает быструю и стандартизированную интеграцию в автоматизированные производственные системы.
• Надежность:Корпус из литого цинка с порошковым покрытием и степень защиты IP 67 гарантируют длительный срок службы в тяжелых условиях эксплуатации.

Технические данные (Сводка)

Напряжение питания: 24 В DC ±10%
Потребляемый ток: 300 мА
Разрешение изображения: 640 x 480 px
Макс. частота считывания: 20 Гц
Интерфейс связи: Ethernet (TCP/IP, EtherNet/IP)
Входы: 2 цифровых (24 В PNP)
Выходы: 5 цифровых (24 В NPN)
Степень защиты: IP 67
Рабочая температура: -10... 60 °C
