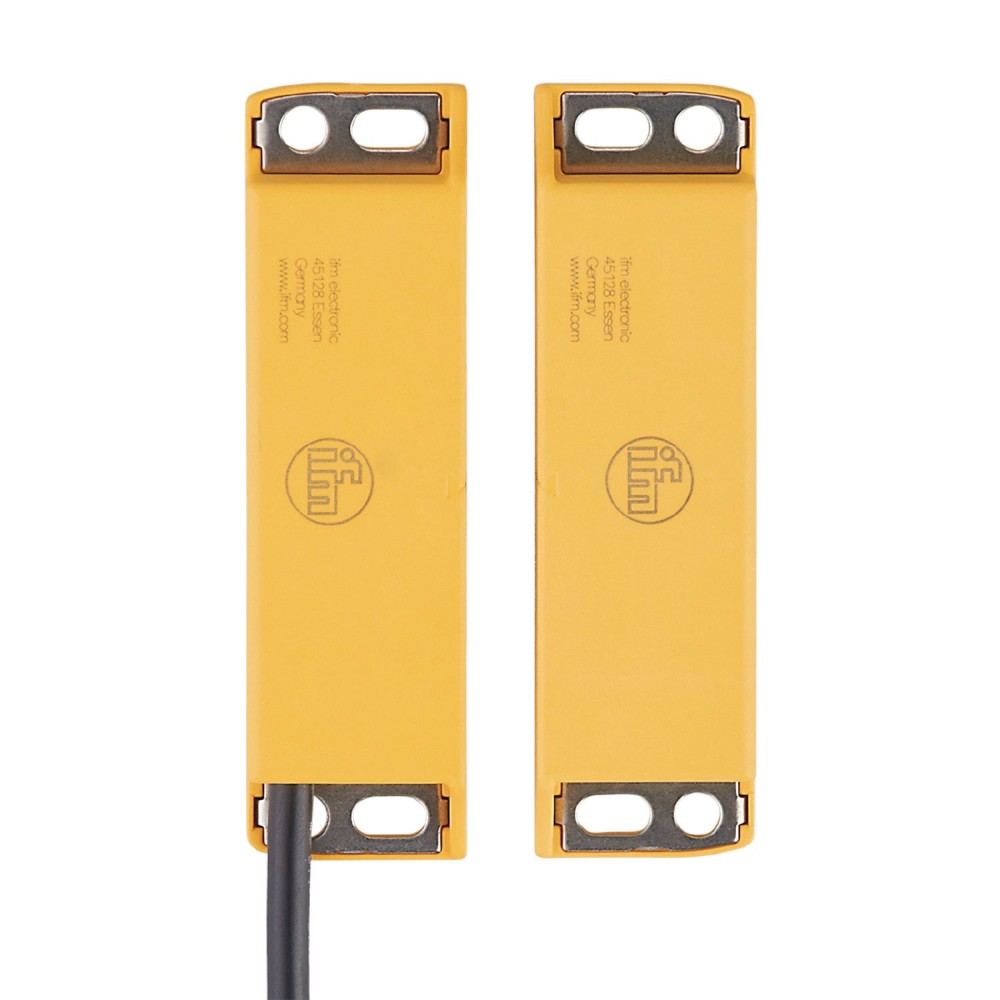

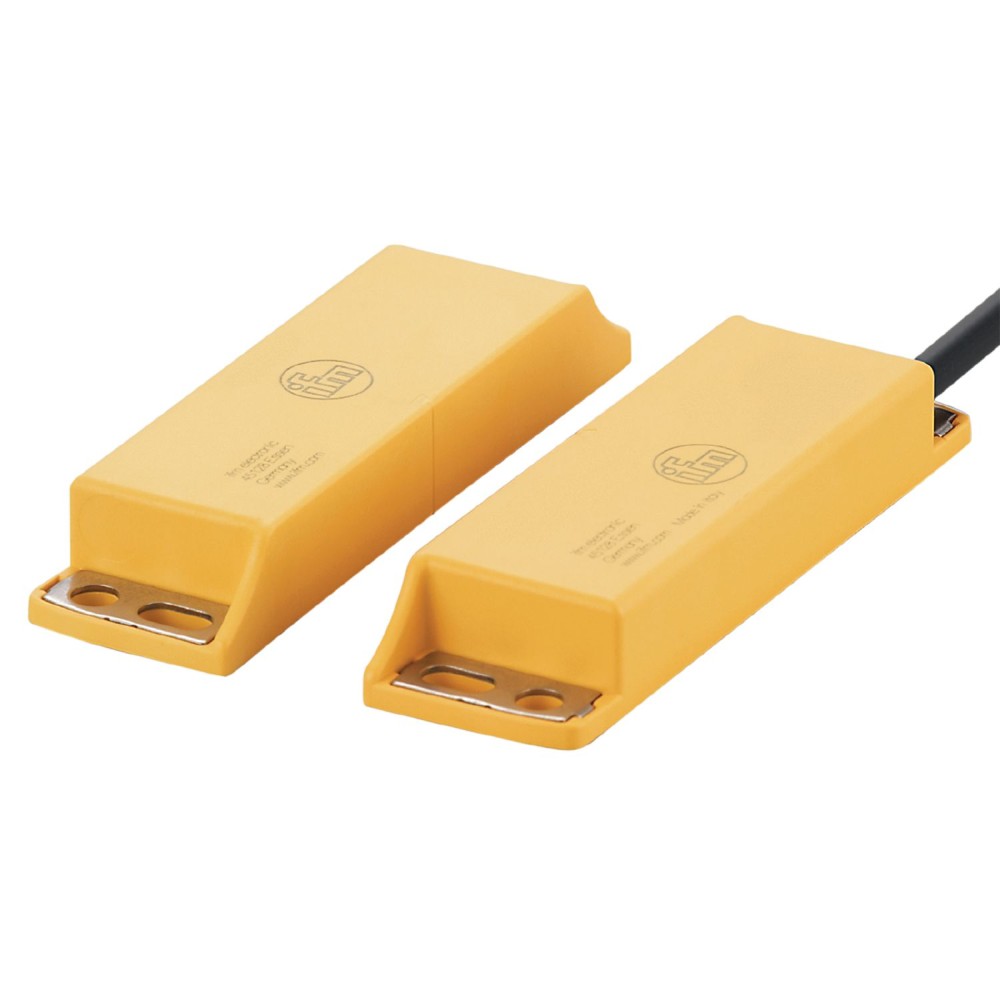

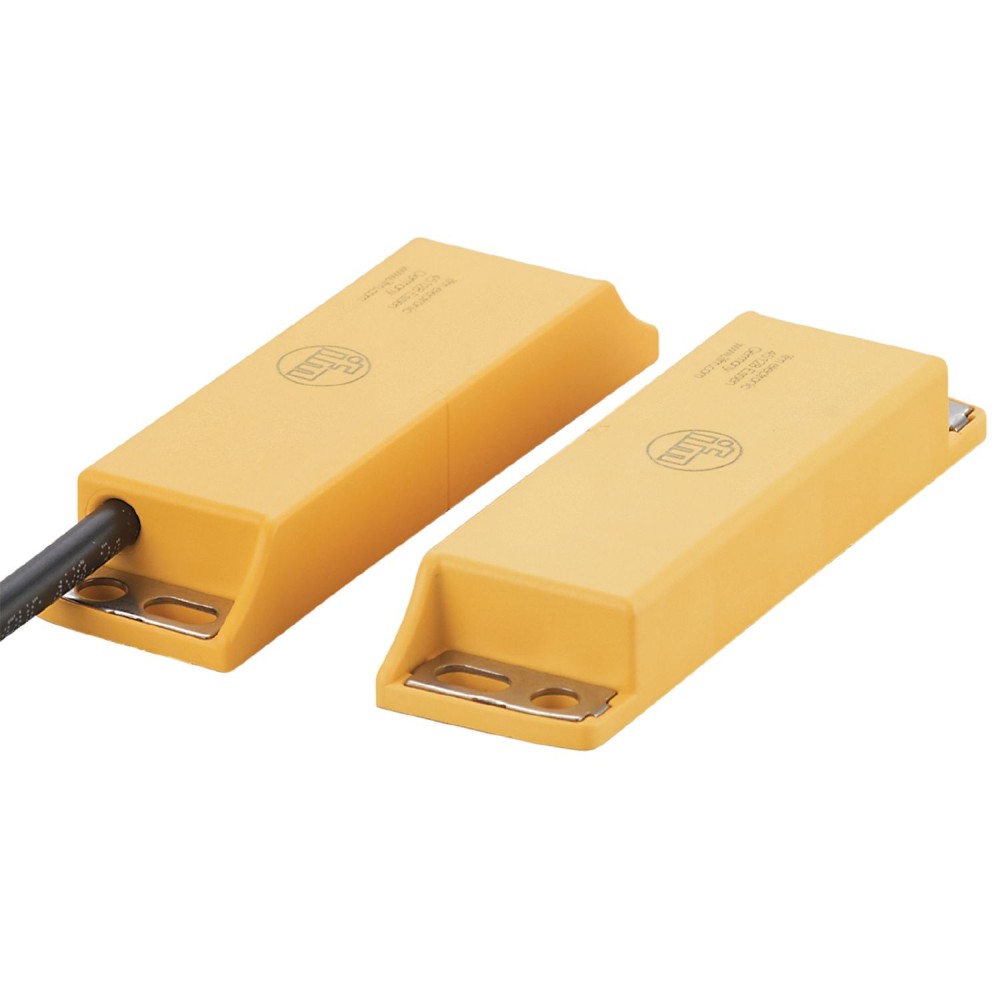

Магнитно-кодированный датчик IFM MN46008-AKOG/-H MN504S

Код товара: 195309

IFM Производитель

Под заказ

Быстрый заказ

Характеристики

Все характеристики

IFMMN504S дополнительные характеристики

Описание

Приведение в действие возможно с разных направлений. Скрыто за нержавеющей сталью для лучшей защиты от несанкционированного доступа. Соответствует новому описанию интерфейса CB24I от ZVEI. Высочайший уровень безопасности согласно ISO 13849-1 до PL e в сочетании с блоком оценки типа G150xS / AC4x2S.

Характеристики Магнитно-кодированный датчик IFM MN46008-AKOG/-H MN504S

Основные характеристики

Б10Д	20.000.000, (without load, at max. load DC 12, 24 V, 50 mA: 400.000)
Вес[г]	266.5
Внутреннее сопротивление (Ri)[Ом]	10, (1 W)
Время миссии TM (дополнительная индикация)	20 лет
Время миссии TM[ч]	≤ 175200
Время ответа на запрос безопасности [мс]	10
Выходная функция	2 x нормально разомкнутых, 1 x нормально замкнутых, (беспотенциальные)
Выходные данные	Интерфейс типа А
Давление воздуха [кПа]	80...106
Диапазон обнаружения [мм]	8, (с определенным приводом)
Дизайн	закодированная цель
Жилье	прямоугольный
Замечания	В сочетании с оценочным устройством типа G150xS / AC4x2S возможно достижение уровня безопасности вплоть до PL e (ISO 13849-1) или SIL cl 3 (IEC 62061).
Защита	IP 67, IP 69K, (защищенная прокладка кабеля)
Защита от короткого замыкания	нет
Защита от обратной полярности	нет
Класс защиты	III
Количество в упаковке	1 шт.
Макс. время изготовления, включая отскок [мс]	0.6
Макс. время падения[мс]	0.1
Макс. высота над уровнем моря[м]	2000
Макс. емкостная нагрузка CL_max[нФ]	20
Макс. относительная влажность воздуха[%]	briefly: 5...95 %, permanent: 5...70 %
Материалы	корпус: полиамид, монтажная пластина: нержавеющая сталь (304/1.4301)
Момент затяжки [Нм]	0.8...2
Монтаж	не монтируемый заподлицо
Номинальное напряжение изоляции [В]	60
Поставляемые товары	закодированная цель
Постоянный номинальный ток коммутационного выхода DC[мА]	50
Приложение	для приложений, связанных с безопасностью
Приложения	класс C по EN 60654-1 защищенные помещения
Примечание о температуре окружающей среды	срок службы ≤ 175200 ч
Рабочее напряжение[В]	24 постоянного тока
Размеры[мм]	88 x 13.1 x 25
Расстояние безопасного отключения s(ar)[мм]	20
Связь	Кабель: 2 м, ПВХ, Ø 5 мм, 6 x 0,25 мм²
Соляной туман	нет
Температура окружающей среды[°C]	10...40
Тип операции	постоянная эксплуатация
Ударопрочность	EN 60068-2-2730 g (11 ms)
Устойчивость к вибрации	IEC 60068-2-610 g (10...55 Hz)
Частота переключения постоянного тока [Гц]	150
ЭМС	IEC 60947-5-1
