Датчик цилиндра с Т-образным пазом и герконом IFM MRT3021BBKOA/R/0,3M/ZH/US MR0121

Датчик цилиндра с Т-образным пазом и герконом IFM MR0121 (MRT3021BBKOA/R/0, 3M/ZH/US)

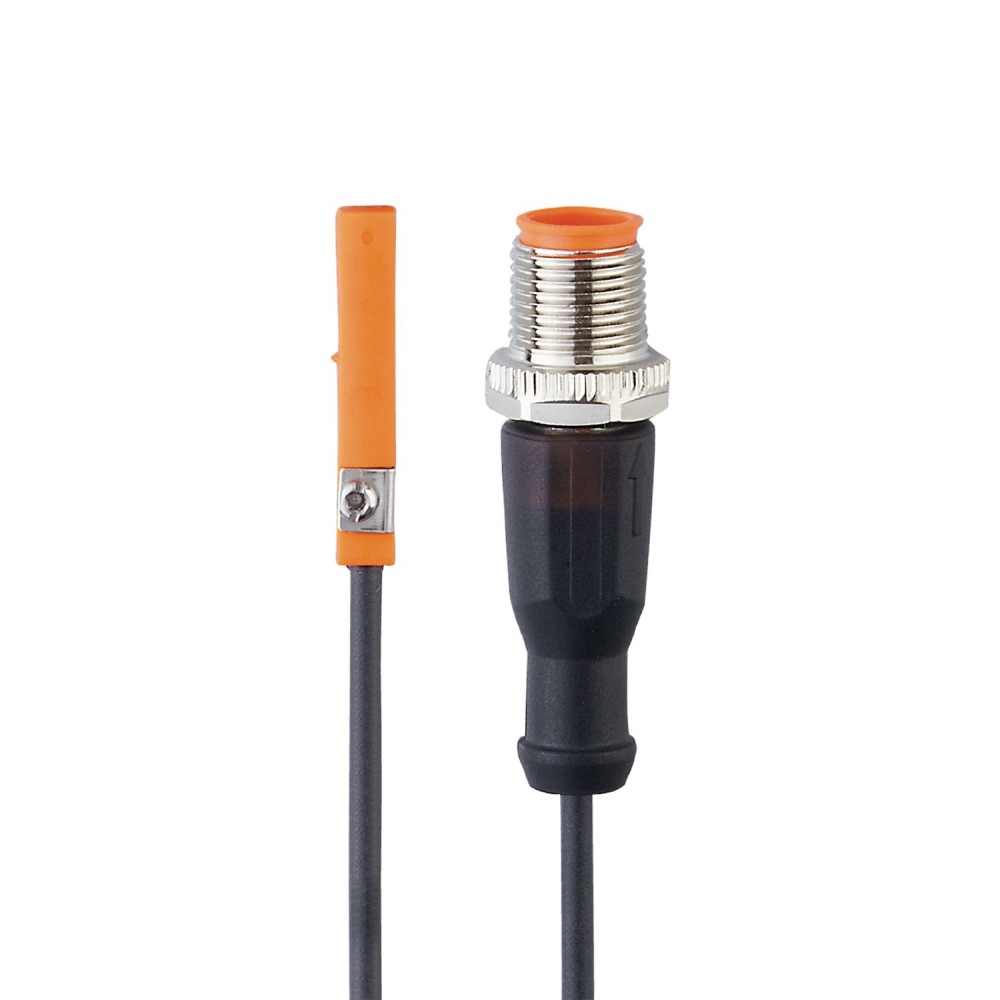

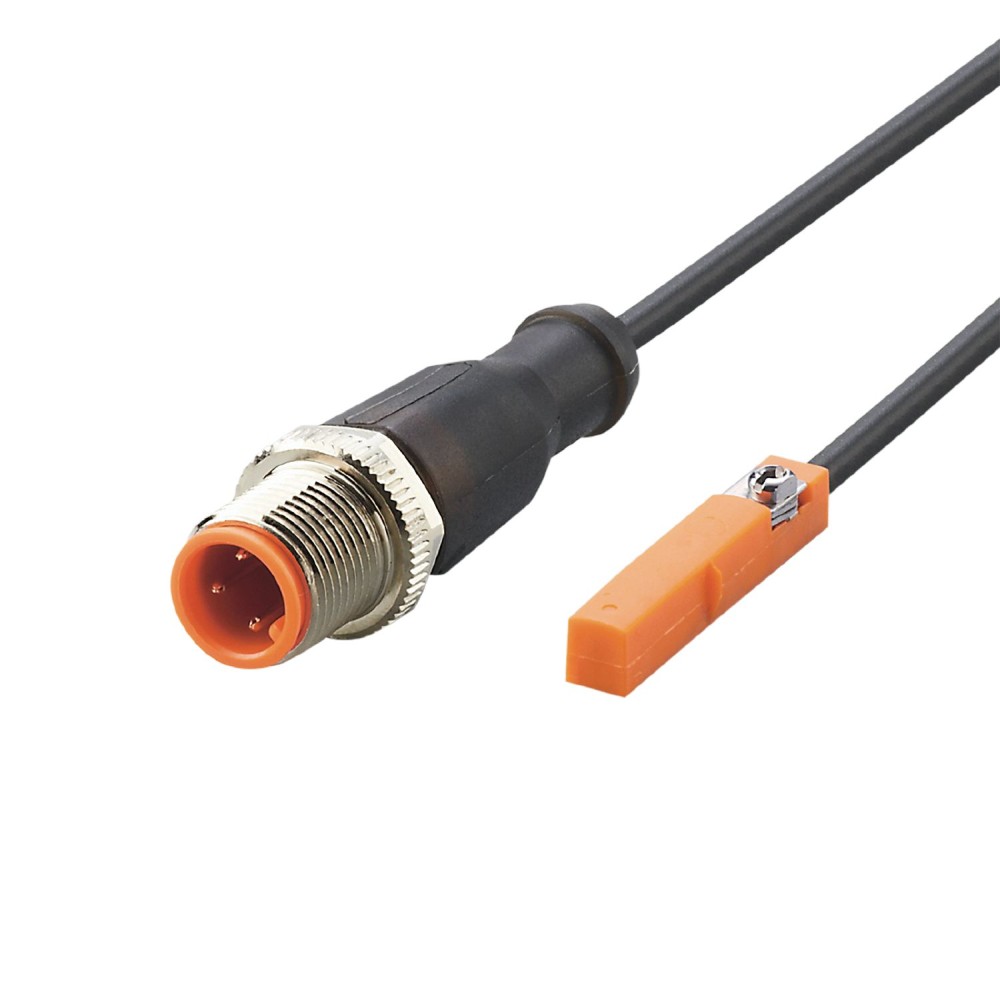

Датчик цилиндра IFM MR0121 (MRT3021BBKOA/R/0, 3M/ZH/US) представляет собой герконовый датчик положения, предназначенный для точного определения положения поршня в пневматических и гидравлических цилиндрах с Т-образными пазами.

Ключевые технические характеристики

• Тип и принцип действия:Датчик разработан для использования с цилиндрами, имеющими Т-образные пазы, и функционирует на основе герконового принципа. Это обеспечивает надежное обнаружение магнитного поля поршня.
• Рабочее напряжение и коммутируемый ток:Устройство работает в широком диапазоне напряжений от 5 до 50 В переменного или постоянного тока. Постоянный номинальный ток коммутационного выхода составляет до 500 мА для цепей постоянного тока и до 350 мА для цепей переменного тока, что позволяет подключать различные нагрузки.
• Степень защиты:Датчик обладает высокой степенью защиты IP 65 и IP 67. Это обеспечивает его работоспособность в условиях повышенной влажности и запыленности, а также при кратковременном погружении в воду.
• Частота переключения:Максимальная частота переключения составляет 1000 Гц как для переменного, так и для постоянного тока. Данный параметр указывает на высокую скорость реакции датчика, что критично для быстродействующих систем автоматизации.
• Особенности монтажа и конструкции:Датчик оснащен самоблокирующимся креплением, что упрощает и ускоряет монтаж, а также позволяет легко регулировать его положение. Установка осуществляется методом "сверху вниз" в паз цилиндра. Формованный кабель обеспечивает эффективную разгрузку от натяжения, повышая надежность соединения.

Преимущества

• Универсальность применения:Широкий диапазон рабочего напряжения AC/DC и значительная коммутационная способность обеспечивают совместимость с различными системами управления.
• Надежность в тяжелых условиях:Высокие степени защиты IP 65 и IP 67 гарантируют стабильную работу датчика в агрессивных промышленных средах.
• Простота и скорость установки:Самоблокирующееся крепление и возможность монтажа "сверху вниз" значительно сокращают время инсталляции и упрощают обслуживание.

Важно отметить, что датчик не имеет встроенной защиты от короткого замыкания, обратной полярности и перегрузки, что требует использования внешних защитных цепей для обеспечения безопасной и долговечной эксплуатации. Для индуктивных нагрузок (таких как клапаны или контакторы) необходима внешняя защитная цепь.
