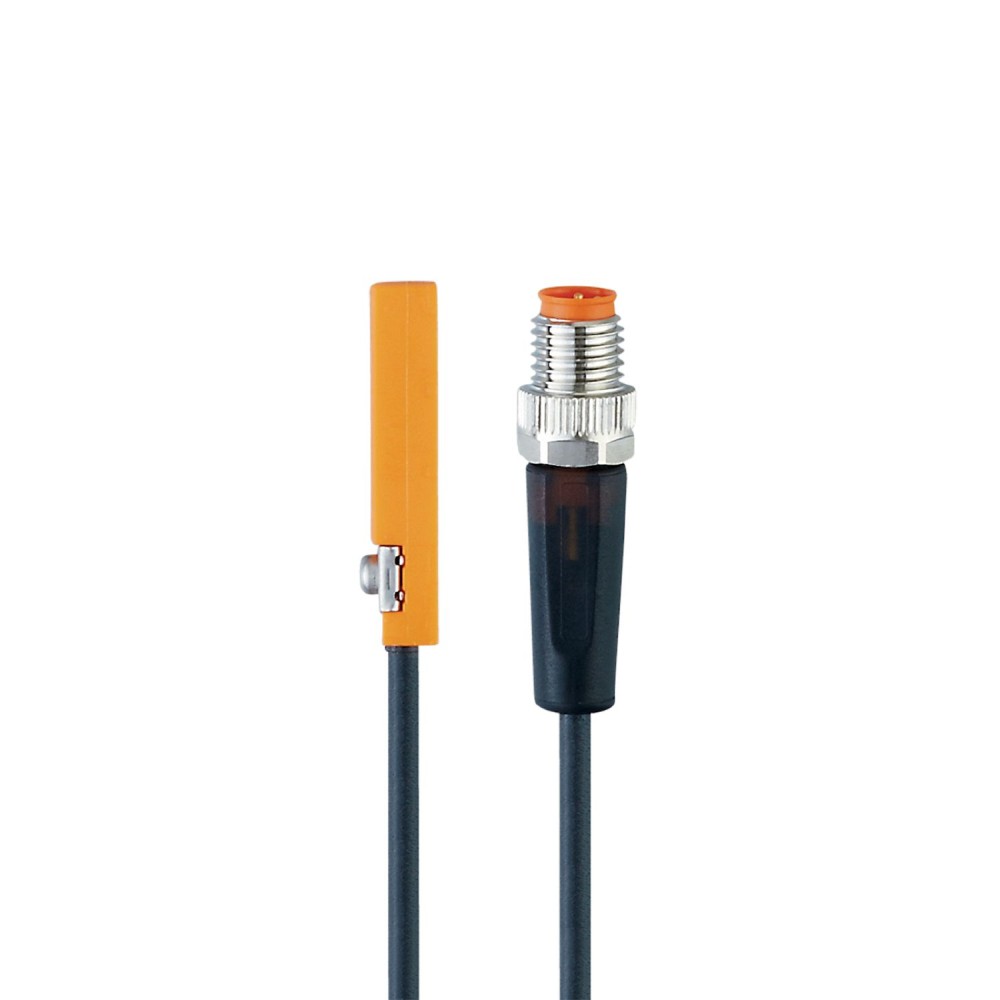

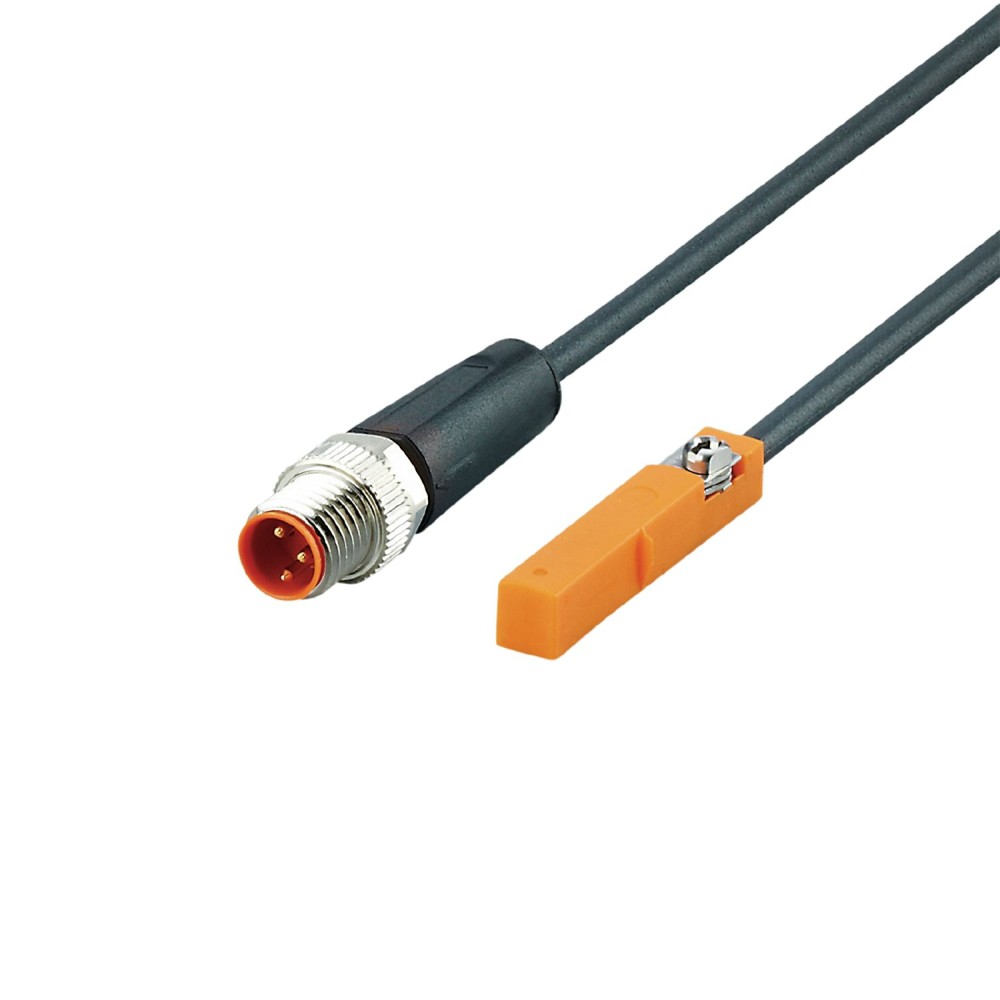

Датчик цилиндра с Т-образным пазом и герконом IFM MRT2021BAKOA/R/0,3M/ASR MR0102

Код товара: 195279

IFM Производитель

4 037 ₽

Быстрый заказ

Характеристики

Код производителяMR0102

Все характеристики

IFMMR0102 дополнительные характеристики

Описание

Датчик положения IFM MRT2021BAKOA/R/0, 3M/ASR MR0102

Датчик цилиндра IFM MRT2021BAKOA/R/0, 3M/ASR MR0102 представляет собой герконовый датчик положения, предназначенный для использования с цилиндрами, имеющими Т-образные пазы. Устройство обеспечивает надежное определение положения поршня в пневматических цилиндрах, что критично для автоматизации производственных процессов.

Ключевые технические характеристики

1. Совместимость и электрические параметры.Датчик разработан специально для цилиндров с Т-образными пазами, что обеспечивает точную и стабильную работу в стандартных промышленных системах. Оснащен комбинированным двухпроводным выходом, поддерживающим как переменный ток (5-50 AC), так и постоянный ток (5-60 DC). Выходная функция — нормально открытый контакт. Это обеспечивает универсальность подключения к различным системам управления и упрощает интеграцию.
2. Высокая степень защиты.Корпус датчика соответствует классам защиты IP 65 и IP 67. Это гарантирует защиту от попадания пыли, а также от воздействия водяных струй и временного погружения в воду, что позволяет использовать датчик в условиях повышенной влажности и запыленности.
3. Высокая частота переключения.Устройство обладает частотой переключения до 1000 Гц. Эта характеристика обеспечивает возможность применения датчика в высокоскоростных процессах, где требуется быстрое и точное реагирование на изменение положения.
4. Особенности монтажа.Датчик оснащен самоблокирующимся креплением, что упрощает процесс установки и регулировки. Конструкция позволяет легко устанавливать датчик "сверху" в паз, а формованный кабель обеспечивает эффективную разгрузку от натяжения, повышая надежность соединения.

Преимущества

Гибкость применения:Комбинированный выход AC/DC и широкий диапазон рабочего напряжения обеспечивают совместимость с различными типами управляющих систем.
Надежность в эксплуатации:Класс защиты IP 65/IP 67 гарантирует стабильную работу в неблагоприятных промышленных условиях.
Оптимизация процессов:Высокая частота переключения позволяет использовать датчик в динамичных приложениях, требующих быстрого реагирования.

Характеристики Датчик цилиндра с Т-образным пазом и герконом IFM MRT2021BAKOA/R/0,3M/ASR MR0102

Основные характеристики

MTTF[лет]	11303
Вес	14.5 г
Выходная функция	нормально открытый
Габариты	30.5 x 5 x 6.5
Гистерезис	1 мм
Замечания	Светодиод не функционирует в случае переполюсовки при работе от постоянного тока. Рабочее напряжение «класс питания 2» согласно UL.
Защита	IP 65, IP 67
Защита от короткого замыкания	нет
Защита от обратной полярности	да
Защита от перегрузки	нет
Класс защиты	III
Количество в упаковке	1 шт.
Макс. время изготовления, включая отскок [мс]	0.6
Макс. время падения[мс]	0.1
Макс. коммутируемая мощность [Вт]	10
Макс. падение напряжения на коммутируемом выходе DC[В]	5
Макс. падение напряжения на коммутируемом выходе переменного тока [В]	5
Материалы	корпус: полиамид, крепежный зажим: нержавеющая сталь
Монтаж	монтируемый заподлицо
Одобрение UL	Сертификат UL № C004
Отображать	статус переключения1 светодиод, желтый
Повторяемость[мм]	-0.2...0.2
Поставляемые товары	Резиновый заполнитель: 1Кабельный зажим: 1
Постоянный номинальный ток коммутационного выхода DC[мА]	100, (Необходима внешняя защитная схема для индуктивной нагрузки (клапан, контактор и т. д.)).
Постоянный номинальный ток коммутационного выхода переменного тока [мА]	100, (Необходима внешняя защитная схема для индуктивной нагрузки (клапан, контактор и т. д.)).
Рабочее напряжение[В]	5...50 AC / 5...60 DC, (UL supply class 2: 5...60 DC / 5...30 AC)
Скорость движения [м/с]	10
Температура окружающей среды[°C]	-25...70
Тип цилиндра	Цилиндры с Т-образными пазами
Требуемая защита	миниатюрный предохранитель согласно IEC60127-2, лист 1, ≤ 0,175 А, быстродействующий
Циклы переключения при подключении к ПЛК[Mio]	<, 40
Частота переключения переменного тока [Гц]	1000
Частота переключения постоянного тока [Гц]	1000
Чувствительность ответа [мТл]	2.1
Электрическое проектирование	ПНП/НПН
ЭМС	EN 61000-4-2 ESD-CD / 8 кВ ADEN 61000-4-3 ВЧ-излучение 10 В/м EN 61000-4-4 Импульс 2 кВ VEN 61000-4-5 Импульс 1 кВ между линиями, Ri: 2 Ом EN 61000-4-6 ВЧ-проводимость 10 В VEN 55011класс B
