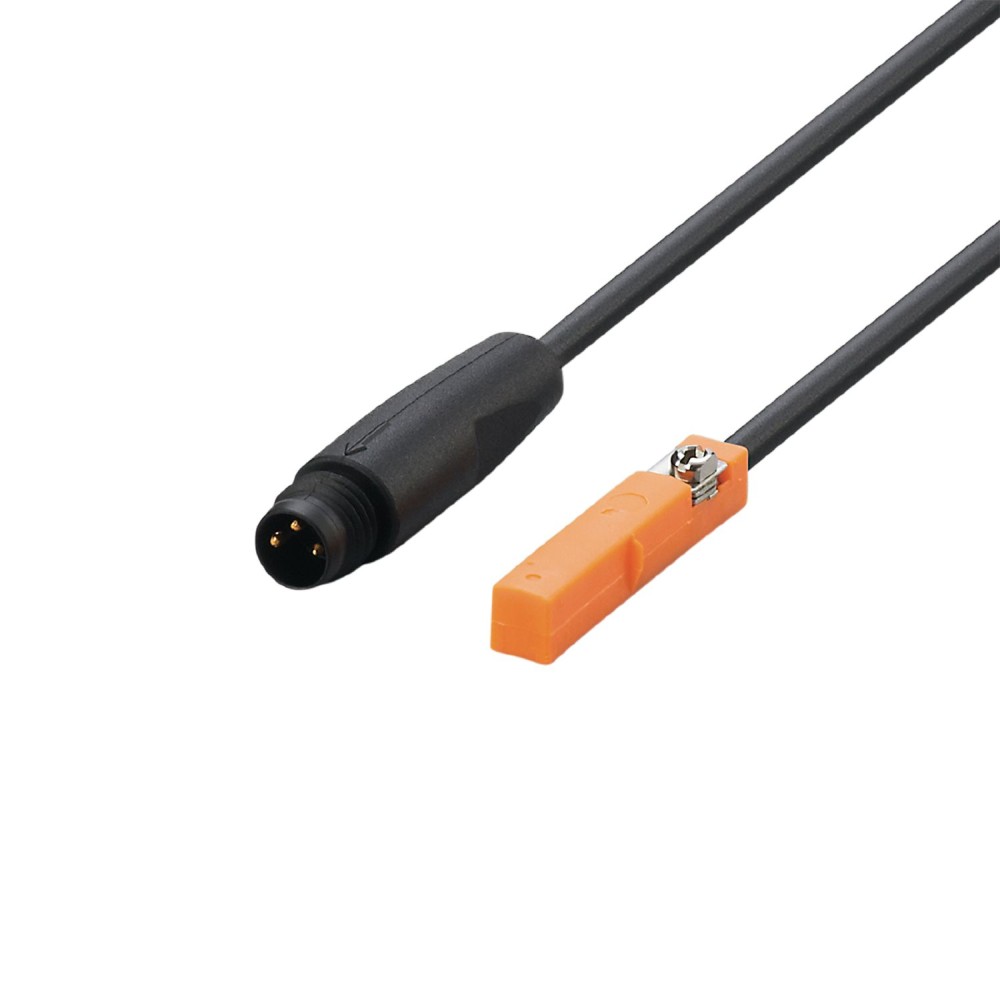

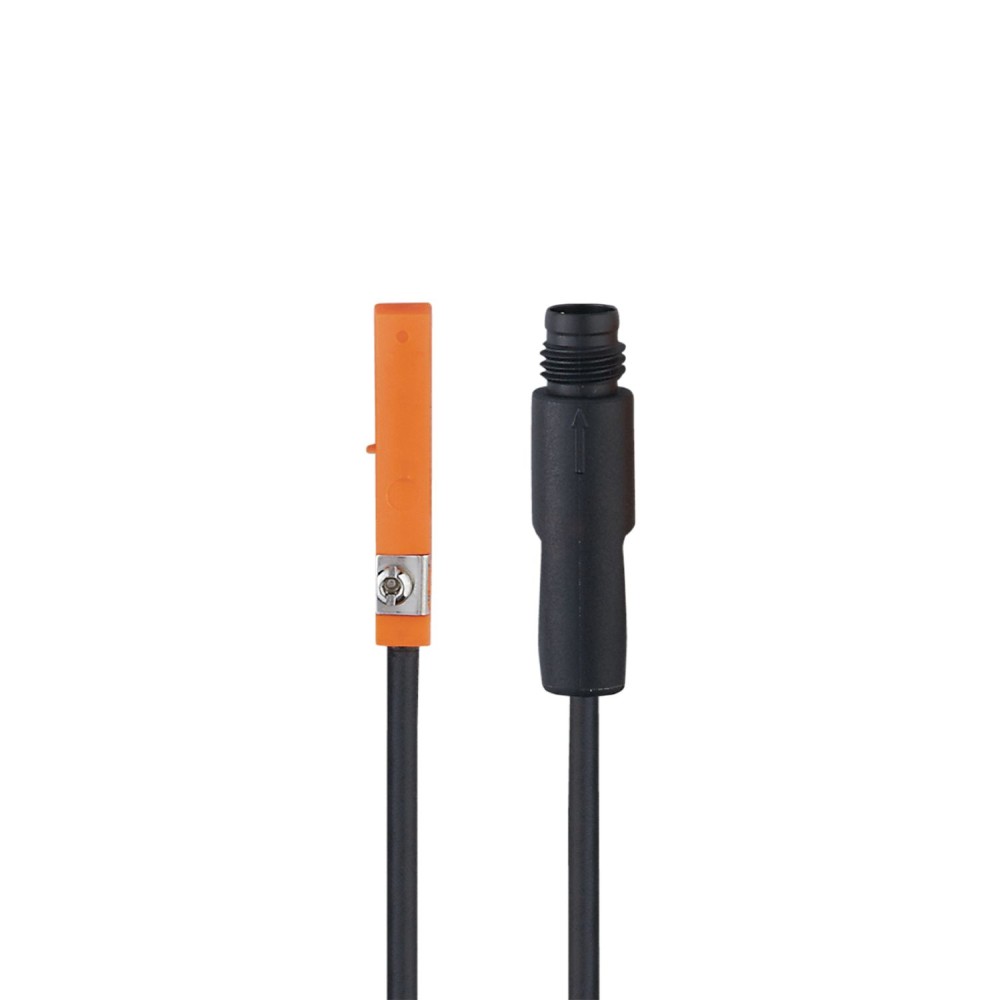

Датчик цилиндра с Т-образным пазом и герконом IFM MRT2021BAKOA/R/0,3M/ZH/AS MR0101

Код товара: 195277

IFM Производитель

3 778 ₽

Быстрый заказ

Характеристики

Код производителяMR0101

Все характеристики

IFMMR0101 дополнительные характеристики

Описание

Датчик цилиндра IFM MR0101 MRT2021BAKOA/R/0, 3M/ZH/AS

Датчик цилиндра IFM MR0101 MRT2021BAKOA/R/0, 3M/ZH/AS представляет собой герконовый датчик для Т-образных пазов, предназначенный для точного определения положения поршня в пневматических цилиндрах. Устройство характеризуется надежностью и простотой монтажа в промышленных условиях.

Ключевые характеристики

Тип датчика и конструкция:Датчик является герконовым и предназначен для установки в Т-образные пазы цилиндров. Это обеспечивает точное и надежное обнаружение конечного положения поршня.
Электрическое исполнение и выходная функция:Датчик имеет комбинированный выход PNP/NPN с нормально открытой функцией. Это обеспечивает гибкость подключения к различным системам управления и совместимость с двухпроводной технологией.
Рабочее напряжение:Диапазон рабочего напряжения составляет 5... 50 AC / 5... 60 DC. Такая универсальность позволяет использовать датчик в широком спектре промышленных электрических цепей.
Степень защиты:Устройство обладает степенью защиты IP 65 и IP 67. Это гарантирует высокую устойчивость к пыли и влаге, позволяя эксплуатировать датчик в условиях повышенной загрязненности и при возможном кратковременном погружении в воду.
Частота переключения:Максимальная частота переключения составляет 1000 Гц как для переменного, так и для постоянного тока. Высокая частота переключения обеспечивает быстрое и точное реагирование на изменения положения поршня, что критично для высокоскоростных процессов.

Преимущества

Универсальность применения благодаря комбинированному выходу AC/DC и двухпроводной технологии, что упрощает интеграцию в существующие системы.
Высокая степень защиты IP65/IP67 обеспечивает надежную работу в сложных промышленных условиях с повышенной влажностью и запыленностью.
Простая и быстрая установка "сверху" в паз благодаря самоблокирующемуся креплению, минимизирующая время монтажа и настройки.

Характеристики Датчик цилиндра с Т-образным пазом и герконом IFM MRT2021BAKOA/R/0,3M/ZH/AS MR0101

Основные характеристики

MTTF[лет]	11303
Вес	12 г
Выходная функция	нормально открытый
Габариты	30.5 x 5 x 6.5
Гистерезис	1 мм
Замечания	Светодиод не функционирует в случае переполюсовки при работе от постоянного тока. Рабочее напряжение «класс питания 2» согласно UL.
Защита	IP 65, IP 67
Защита от короткого замыкания	нет
Защита от обратной полярности	да
Защита от перегрузки	нет
Класс защиты	III
Количество в упаковке	1 шт.
Макс. время изготовления, включая отскок [мс]	0.6
Макс. время падения[мс]	0.1
Макс. коммутируемая мощность [Вт]	10
Макс. падение напряжения на коммутируемом выходе DC[В]	5
Макс. падение напряжения на коммутируемом выходе переменного тока [В]	5
Материалы	корпус: полиамид, крепежный зажим: нержавеющая сталь
Монтаж	монтируемый заподлицо
Одобрение UL	Сертификат UL № C004
Отображать	статус переключения1 светодиод, желтый
Повторяемость[мм]	-0.2...0.2
Поставляемые товары	Резиновый заполнитель: 1Кабельный зажим: 1
Постоянный номинальный ток коммутационного выхода DC[мА]	100, (Необходима внешняя защитная схема для индуктивной нагрузки (клапан, контактор и т. д.)).
Постоянный номинальный ток коммутационного выхода переменного тока [мА]	100, (Необходима внешняя защитная схема для индуктивной нагрузки (клапан, контактор и т. д.)).
Рабочее напряжение[В]	5...50 AC / 5...60 DC, (UL supply class 2: 5...60 DC / 5...30 AC)
Скорость движения [м/с]	10
Температура окружающей среды[°C]	-25...70
Тип цилиндра	Цилиндры с Т-образными пазами
Требуемая защита	миниатюрный предохранитель согласно IEC60127-2, лист 1, ≤ 0,175 А, быстродействующий
Циклы переключения при подключении к ПЛК[Mio]	<, 40
Частота переключения переменного тока [Гц]	1000
Частота переключения постоянного тока [Гц]	1000
Чувствительность ответа [мТл]	2.1
Электрическое проектирование	ПНП/НПН
ЭМС	EN 61000-4-2 ESD-CD / 8 кВ ADEN 61000-4-3 ВЧ-излучение 10 В/м EN 61000-4-4 Импульс 2 кВ VEN 61000-4-5 Импульс 1 кВ между линиями, Ri: 2 Ом EN 61000-4-6 ВЧ-проводимость 10 В VEN 55011класс B
