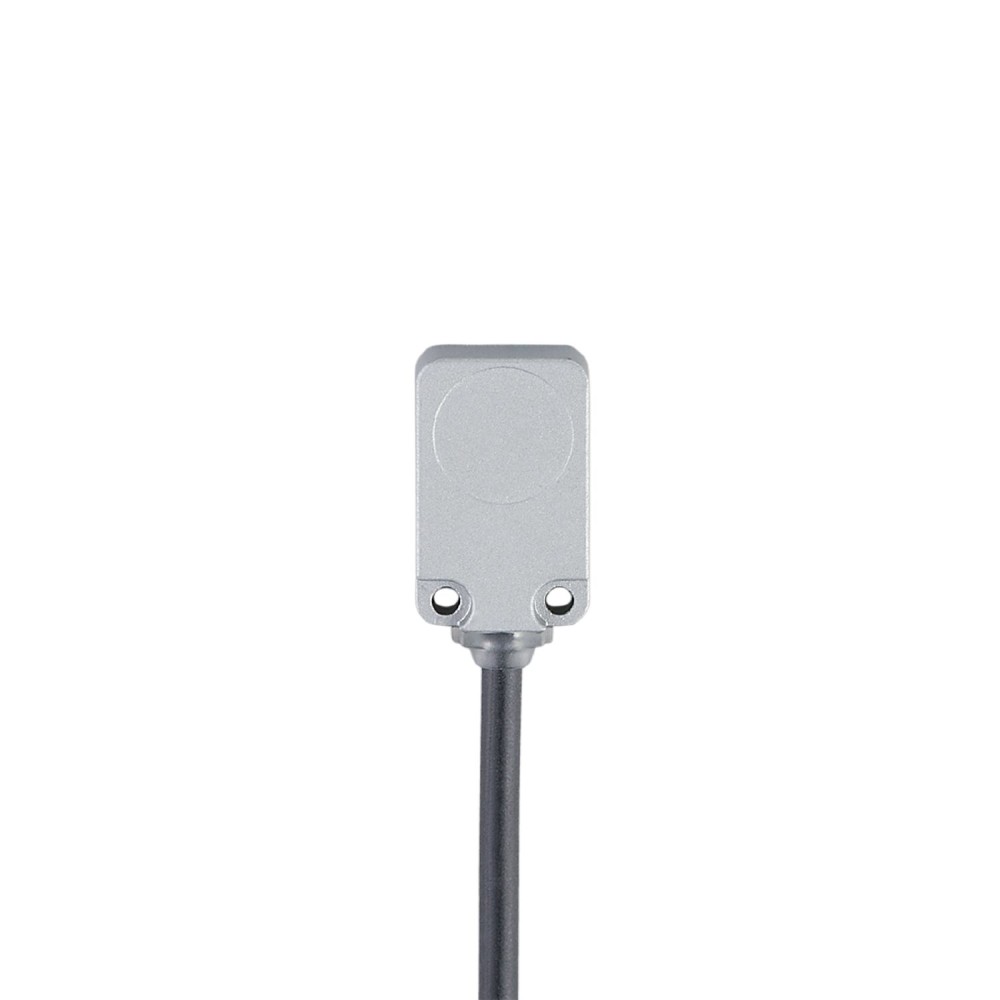

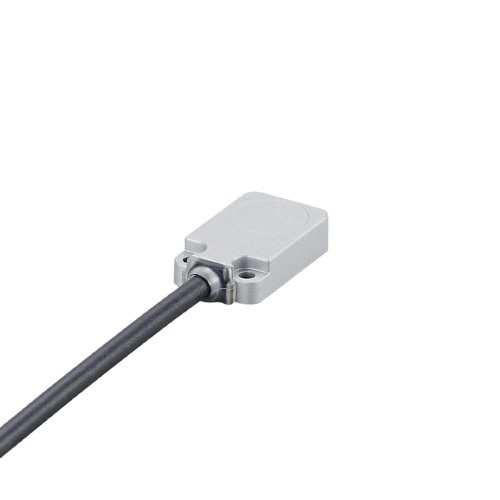

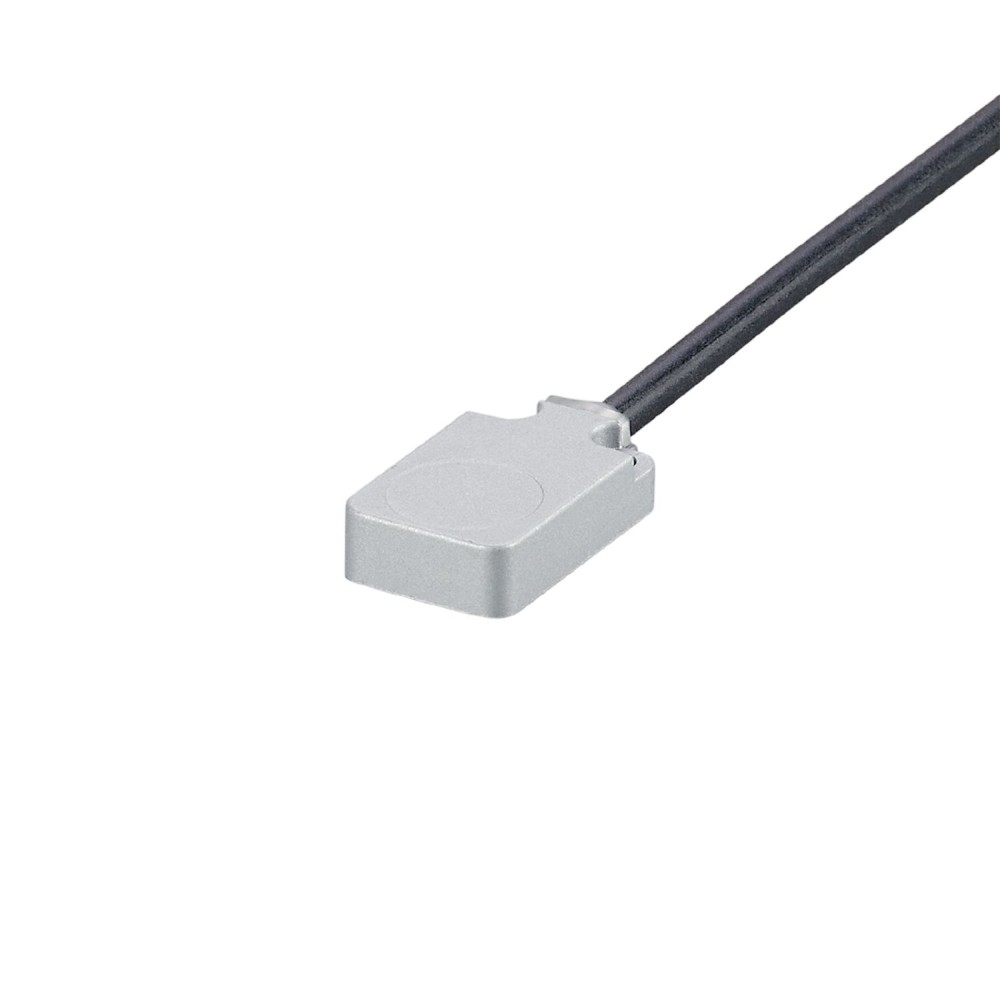

Магнитный датчик IFM MQ23005BFRKG/B/AM/IO/WFI/ZH MQ2003

Магнитный датчик IFM MQ23005BFRKG/B/AM/IO/WFI/ZH MQ2003 предназначен для надежного обнаружения положения объектов в промышленных условиях. Данная модель характеризуется компактными размерами, высокой степенью защиты и расширенными возможностями диагностики, что обеспечивает эффективное применение в автоматизированных системах.

Ключевые технические характеристики

Конструктивное исполнение и стойкость к внешним воздействиям:Датчик имеет компактные габариты 20 x 8 x 32 мм и предназначен для монтажа заподлицо. Корпус выполнен из литого цинка с антипригарным покрытием, что обеспечивает устойчивость к сварочному шлаку. Классы защиты IP 65 и IP 67 гарантируют надежную работу в условиях воздействия пыли и влаги. Высокая ударопрочность (EN 60068-2-27 Ea 100 g 11 мс) и виброустойчивость (EN 60068-2-6 Fc 20 g) подтверждают возможность эксплуатации в сложных промышленных средах.

Расширенные диагностические возможности:Интегрированный интерфейс IO-Link (ревизия 1. 1) обеспечивает цифровую передачу данных и расширенные функции мониторинга. Датчик оснащен функциями оповещения об износе при уменьшении диапазона срабатывания и индикации степени загрязнения, что способствует профилактическому обслуживанию и предотвращению незапланированных простоев.

Гибкость настройки выходных параметров:Электрическое проектирование типа PNP/NPN и выходная функция "нормально открытый / нормально закрытый" являются параметризуемыми. Это позволяет адаптировать датчик к различным системам управления и логике работы без необходимости замены оборудования.

Преимущества

Надежность в агрессивных условиях:Благодаря антипригарному покрытию, прочному корпусу и высоким показателям защиты, датчик способен стабильно функционировать в условиях сварочных производств, механических нагрузок и воздействия окружающей среды.
Оптимизация технического обслуживания:Функции IO-Link, оповещения об износе и индикации загрязнения позволяют осуществлять предиктивное обслуживание, минимизируя время простоя оборудования и снижая эксплуатационные расходы.
Универсальность применения:Параметризуемые выходные характеристики обеспечивают легкую интеграцию датчика в существующие и новые системы автоматизации, повышая гибкость проектирования и эксплуатации.

Характеристики Магнитный датчик IFM MQ23005BFRKG/B/AM/IO/WFI/ZH MQ2003

Основные характеристики

MTTF[лет]	1976
Вес	81.7
Время задержки включения [с]	<, 0.3
Выходная функция	нормально открытый / нормально закрытый, (параметризуемый)
Габариты	20 x 8 x 32 мм
Гистерезис	<, 10 % от Sr
Данные процесса IOLink (циклические)	функция длина бита значение процесса16 состояние устройства4 двоичная коммутационная информация4
Диапазон обнаружения [мм]	5
Дрейф точки переключения [% Sr]	-10...20
Защита	IP 65, IP 67
Защита от короткого замыкания	да
Защита от обратной полярности	да
Защита от перегрузки	да
Интерфейс связи	IO-Link
Класс защиты	III
Количество в упаковке	1 шт.
Макс. падение напряжения на коммутируемом выходе DC[В]	2.5
Макс. ток утечки [мА]	0.1
Материалы	литой цинковый антипригарный материал, светодиодное окно: ТПУ, заливка: полиуретан
Мин. время цикла процесса [мс]	9.6
Монтаж	монтируемый заподлицо
Номинальное напряжение изоляции	60
Номинальный кратковременный ток коммутационного выхода [мА]	100
Одобрение UL	Ta-25...60 °CТип корпусаИсточник питания Тип 1Ограниченное напряжение/токНомер сертификата UL: C011Номер файла: ULE174191
Отображать	Работа дисплея: 1 светодиод, зеленый, статус переключения: 1 светодиод, желтый
Параметры настройки параметров	гистерезис/окно, задержка выключения, задержка включения и выключения, операции включения, функция обучения
Повторяемость [% Sr]	10
Поддерживаемые идентификаторы устройств	Тип операцииDeviceIDdefault829
Поправочный коэффициент	сталь: 1
Постоянная ударопрочность	EN 60068-2-2740 g 6 мс, 4000 ударов в каждом направлении трех осей координат
Постоянный номинальный ток коммутационного выхода DC[мА]	100
Потребляемый ток [мА]	<, 30
Примечания по частоте переключения [Гц]	подавление посторонних полей: 10
Профили	Интеллектуальный датчик - SSP 0, универсальный профилированный датчик, общий - I&, amp, D, идентификация и диагностика, функция, несколько сигналов переключения, функция обучения канала
Рабочее напряжение[В]	10...30 DC
Рабочее расстояние [мм]	0...4.05
Реальный диапазон чувствительности Sr[мм]	5 ± 10 %
Ревизия IOLink	1.1
режим SIO	да
Связь	Кабель: 2 м, полиуретан, Ø 4,9 мм, огнестойкий (IEC 60332-2, UL: FT2), 3 x 0,34 мм² / устойчив к искрам при сварке
стандарт SDCI	IEC 61131-9 CDV
Температура окружающей среды[°C]	-25...80
Температура хранения[°C]	-30...85
Тип защиты от короткого замыкания	импульсный
Тип трансмиссии	COM2 (38,4 кБод)
Требуемый тип главного порта	А
Ударопрочность	EN 60068-2-27 Ea100 g 11 мс полусинусоида, 3 удара в каждом направлении трех осей координат
Устойчивость к вибрации	EN 60068-2-6 Fc20 g (10...3000 Гц) / 50 циклов развертки, 1 октава в минуту, по 3 осям
Функции IOLink (ациклические)	метка, специфичная для приложения, счетчик часов работы, счетчик циклов переключения
Частота переключения постоянного тока [Гц]	200
Электрическое проектирование	PNP/NPN, (параметризуемый)
ЭМС	EN 61000-4-2 ESD4 кВ CD / 8 кВ ADEN 61000-4-3 ВЧ-излучение10 В/мEN 61000-4-4 Пакетный2 kVEN 61000-4-6 ВЧ-проводимость10 VEN 55011класс B
