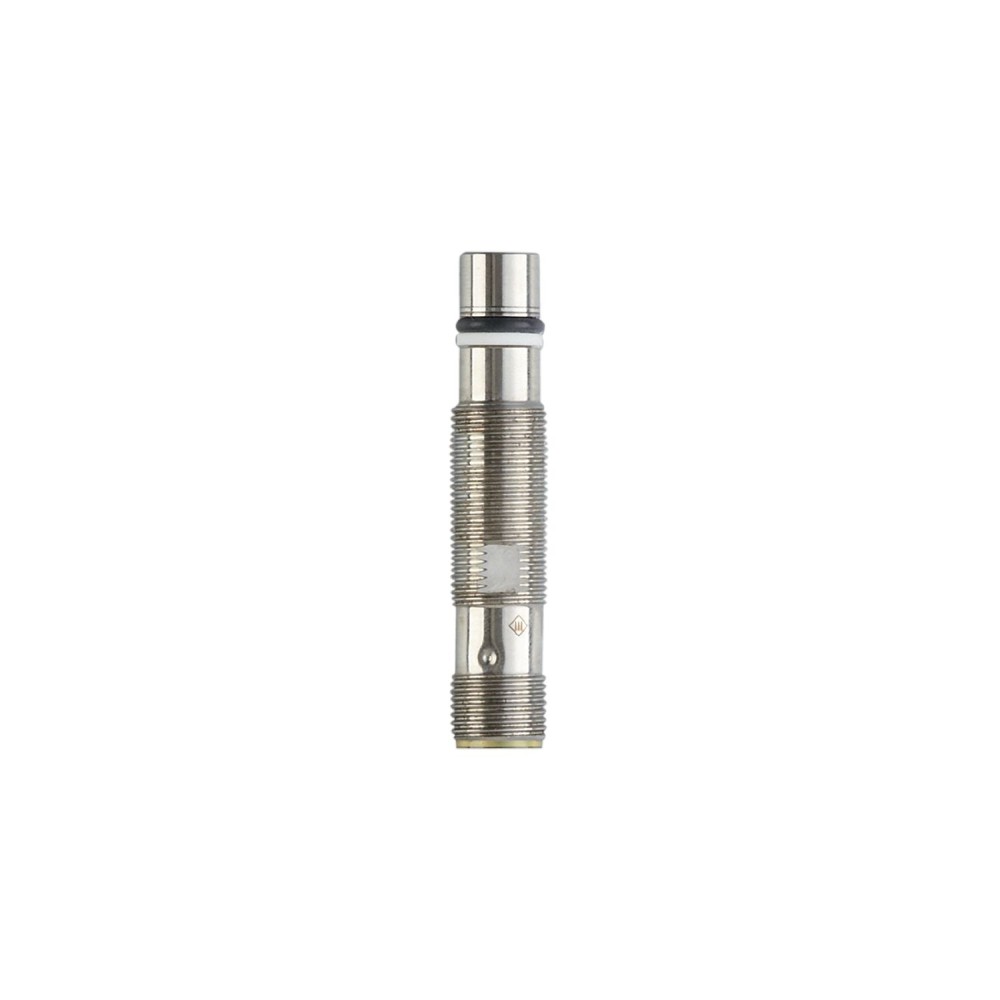

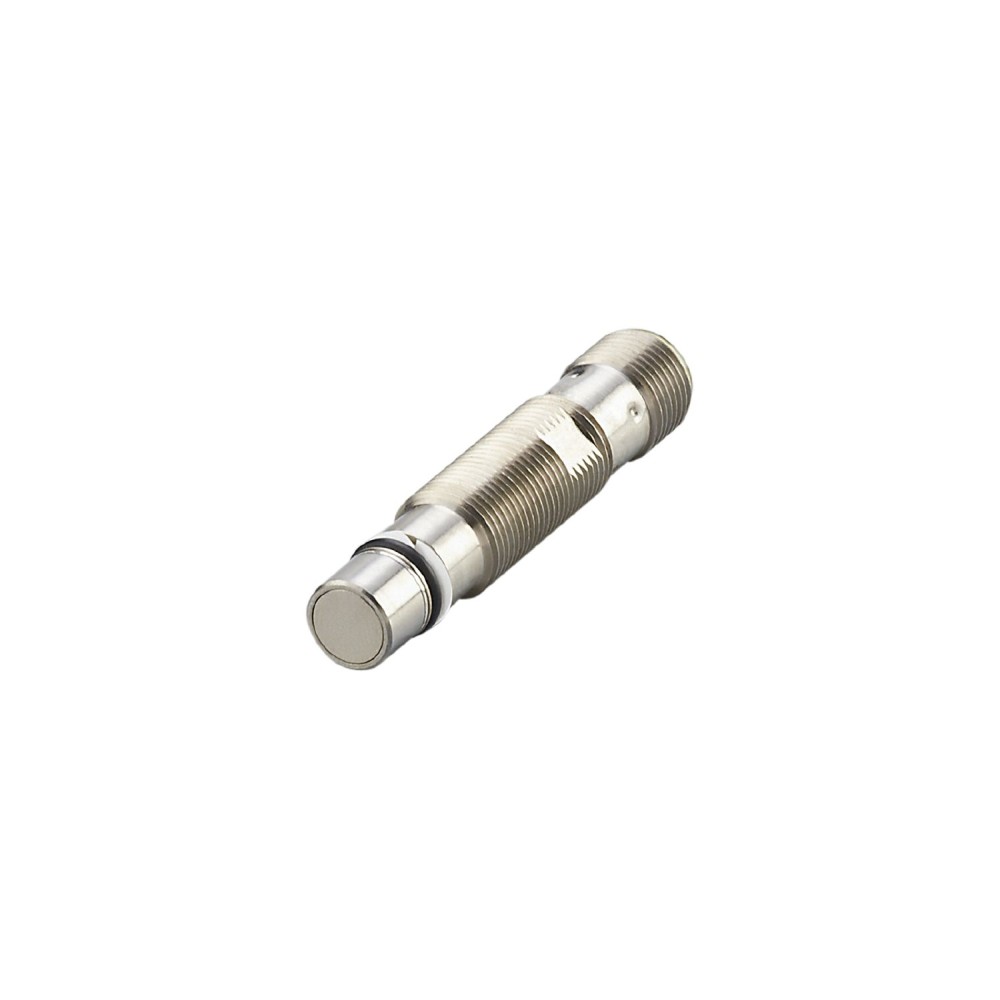

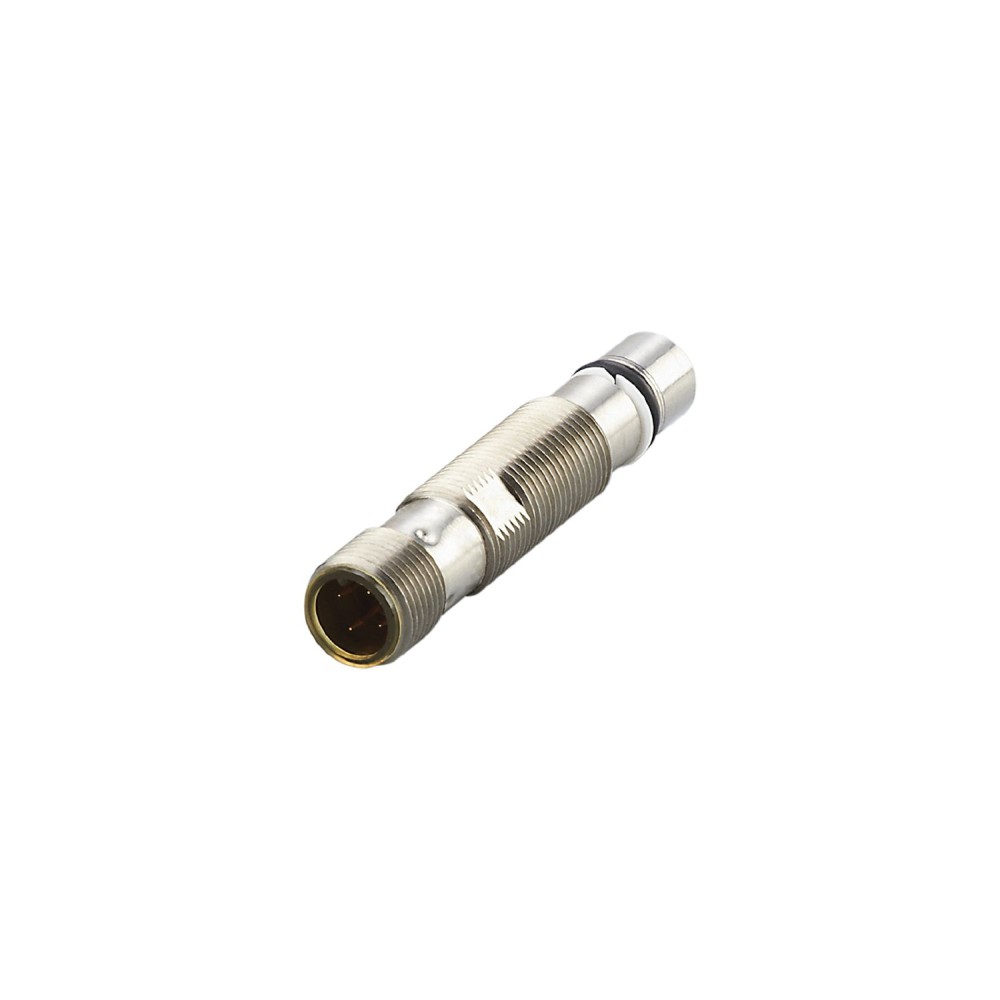

Датчик положения, устойчивый к давлению, для гидроцилиндров IFM MFB4002BCPKG/B/AM/500/US MFH217

Код товара: 195224

IFM Производитель

Под заказ

Быстрый заказ

Характеристики

Все характеристики

IFMMFH217 дополнительные характеристики

Описание

Для определения положения гидравлических цилиндров. Устойчив к давлению до 500 бар. Металлическая чувствительная поверхность для тяжелых условий эксплуатации. Высокое разрывное давление. Срок службы более 10 миллионов циклов давления.

Характеристики Датчик положения, устойчивый к давлению, для гидроцилиндров IFM MFB4002BCPKG/B/AM/500/US MFH217

Основные характеристики

MTTF[лет]	1681
Вес[г]	30.6
Выходная функция	нормально открытый / нормально закрытый
Гистерезис[% от Sr]	<, 15
Диапазон обнаружения [мм]	1.8
Дрейф точки переключения [% Sr]	10
Жилье	резьбового типа
Защита	IP 65, IP 68, IP 69K
Защита от короткого замыкания	да
Защита от обратной полярности	да
Защита от перегрузки	да
Класс защиты	III
Количество в упаковке	1 шт.
Макс. падение напряжения на коммутируемом выходе DC[В]	1.6
Макс. ток утечки [мА]	0.1
Материалы	корпус: нержавеющая сталь, уплотнительное кольцо: FKM, опорное кольцо: PTFE
Мин. разрывное давление	2000 bar200 MPa
Момент затяжки [Нм]	<, 25
Монтаж	монтируемый заподлицо
Номинальное давление	500 бар50 МПа
Обозначение резьбы	M12 x 1
Одобрение UL	Ta-25...55 °C °CТип корпусаИсточник питания Тип 1Ограниченное напряжение/токНомер сертификата UL: C009Номер файла: ULE174191
Пик давления	1000 bar100 MPa
Повторяемость [% Sr]	10
Поставляемые товары	контргайки: 1 x M12
Постоянная ударопрочность	EN 60068-2-27 Ea40 g 6 мс, 4000 ударов в каждом направлении 3 осей координат / -20...50 °C
Постоянный номинальный ток коммутационного выхода DC[мА]	200
Потребляемый ток [мА]	<, 23
Приложение	гидравлические цилиндры
Рабочее напряжение[В]	10...36 DC
Размеры[мм]	M12 x 1 / L = 60
Связь	Разъем: 1 x M12, кодировка: A
СМИ	обнаруживает черные металлы
Специальная особенность	Цельнометаллический корпус
Температура окружающей среды[°C]	-25...120
Тип защиты от короткого замыкания	импульсный
Ударопрочность	EN 60068-2-27 Ea100 g 11 мс полусинусоида, по 3 удара в каждом направлении трех осей координат / -40...85 °C
Устойчивость к вибрации	EN 60068-2-6 Fc20 g 50 циклов развертки, 1 октава в минуту, по 3 осям / 10...3000 Гц -20...50 °C
Цельнометаллический корпус	да
Частота переключения постоянного тока [Гц]	1000
Электрическое проектирование	ПНП
ЭМС	автомобильная зонашумоизлучение и помехоустойчивость: утверждение типа ECE R10E1излучение согласно ECE R10_ESA_1m&, gt, 10 дБ пределы, в зависимости от расстоянияпомехоустойчивость согласно DIN ISO 11452-230 В/минжекция массового тока (BCI) в соотв. DIN ISO 11452-460 мА Кондуктивные помехи в сетях 24 В согласно ISO 7637-2: 2004 (импульс от 1 до 4) и ISO16750-2: 2012 (сброс нагрузки) импульс 1 2a 2b 3a 3b 4 уровень серьезности III III III III III критерий отказаC BCAA CEN 61000-4-2 ESD4 кВ CD / 8 кВ ADEN 61000-4-3 ВЧ излучение10 В/мEN 61000-4-4 Пакетное2 kVEN 61000-4-6 ВЧ проводимое10 VEN 55011класс BDIN ISO 11452-5100 В/м
