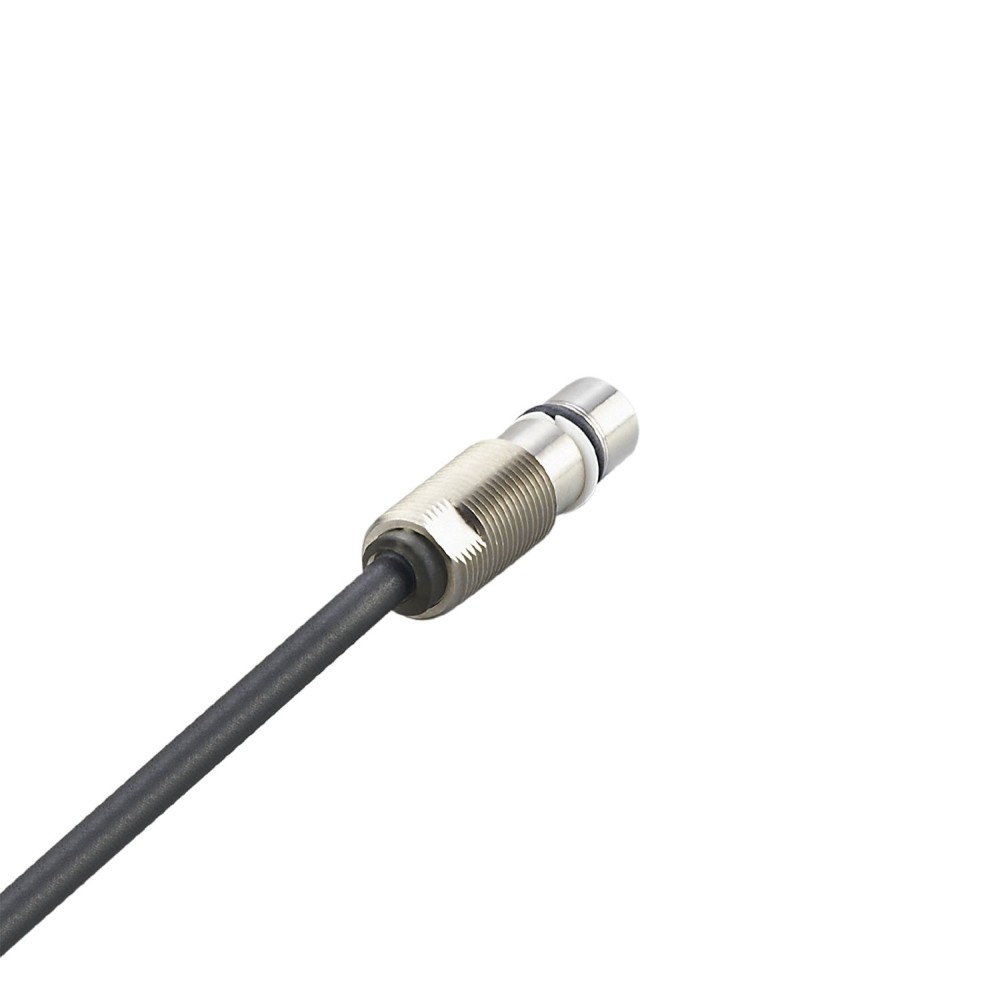

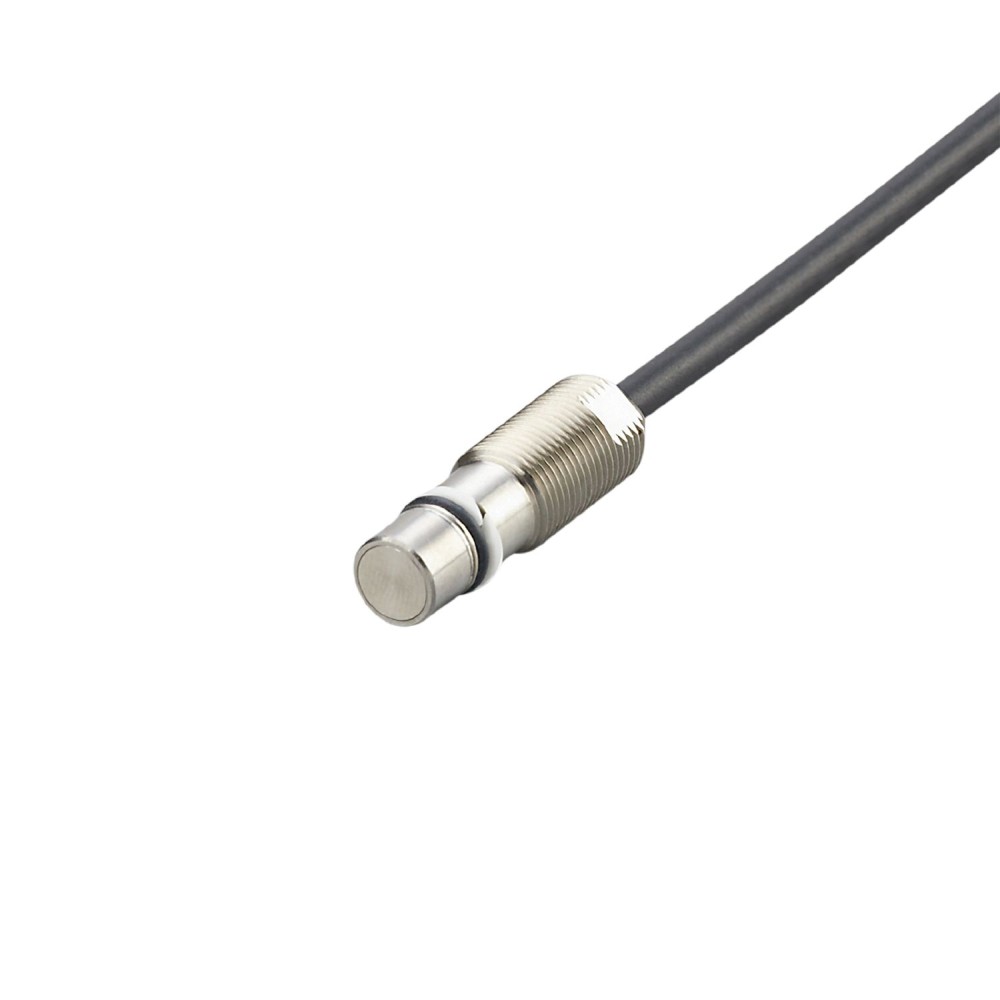

Датчик цилиндра IFM MFB3002BBPKG/B/AM/500/0,21M MFH213

Код товара: 195222

IFM Производитель

Под заказ

Быстрый заказ

Характеристики

Все характеристики

IFMMFH213 дополнительные характеристики

Описание

Для определения положения гидравлических цилиндров. Устойчив к давлению до 500 бар. Металлическая чувствительная поверхность для тяжелых условий эксплуатации. Высокое разрывное давление. Срок службы более 10 миллионов циклов давления.

Характеристики Датчик цилиндра IFM MFB3002BBPKG/B/AM/500/0,21M MFH213

Основные характеристики

MTTF[лет]	1934
Вес[г]	30.8
Выходная функция	нормально открытый
Гистерезис[% от Sr]	<, 15
Диапазон обнаружения [мм]	1.8
Дрейф точки переключения [% Sr]	10
Жилье	резьбового типа
Защита	IP 65, IP 67
Защита от короткого замыкания	да
Защита от обратной полярности	да
Защита от перегрузки	да
Класс защиты	III
Количество в упаковке	1 шт.
Макс. падение напряжения на коммутируемом выходе DC[В]	1.6
Макс. ток утечки [мА]	0.1
Мин. разрывное давление	2000 bar200 MPa
Мин. циклы давления	10 миллионов
Момент затяжки [Нм]	<, 25
Монтаж	монтируемый заподлицо
Номинальное давление	500 бар50 МПа
Отображать	статус переключения1 светодиод, желтый
Пик давления	1000 bar100 MPa
Повторяемость [% Sr]	10
Поставляемые товары	контргайки: 1 x M12
Постоянная ударопрочность	EN 60068-2-27 Ea40 g 6 мс, 4000 ударов в каждом направлении 3 осей координат / -20...50 °C
Постоянный номинальный ток коммутационного выхода DC[мА]	200
Потребляемый ток [мА]	<, 23
Приложение	гидравлические цилиндры
Рабочее напряжение[В]	10...36 DC
Связь	Кабель: 0,21 м, полиуретан
СМИ	обнаруживает черные металлы
Температура окружающей среды[°C]	-25...85
Ударопрочность	EN 60068-2-27 Ea100 g 11 мс полусинусоида, по 3 удара в каждом направлении трех осей координат / -40...85 °C
Устойчивость к вибрации	EN 60068-2-6 Fc20 g 50 циклов развертки, 1 октава в минуту, по 3 осям / 10...3000 Гц -20...50 °C
Цельнометаллический корпус	да
Частота переключения постоянного тока [Гц]	1000
Электрическое проектирование	ПНП
ЭМС	автомобильная зонашумоизлучение и помехоустойчивость: утверждение типа ECE R10E1излучение согласно ECE R10_ESA_1m&, gt, 10 дБ пределы, в зависимости от расстоянияпомехоустойчивость согласно DIN ISO 11452-230 В/минжекция массового тока (BCI) в соотв. DIN ISO 11452-460 мА Кондуктивные помехи в сетях 24 В по ISO 7637-2: 2004 (импульс от 1 до 4)импульс1 2a 2b 3a 3b 4уровень серьезностиIII III III III III IIIкритерий отказаC BCAA CEN 61000-4-2 ESD4 кВ CD / 8 кВ ADEN 61000-4-3 ВЧ излучение10 В/мEN 61000-4-4 Пакетный2 kVEN 61000-4-6 ВЧ проводимое10 VEN 55011класс BDIN ISO 11452-5100 В/м
