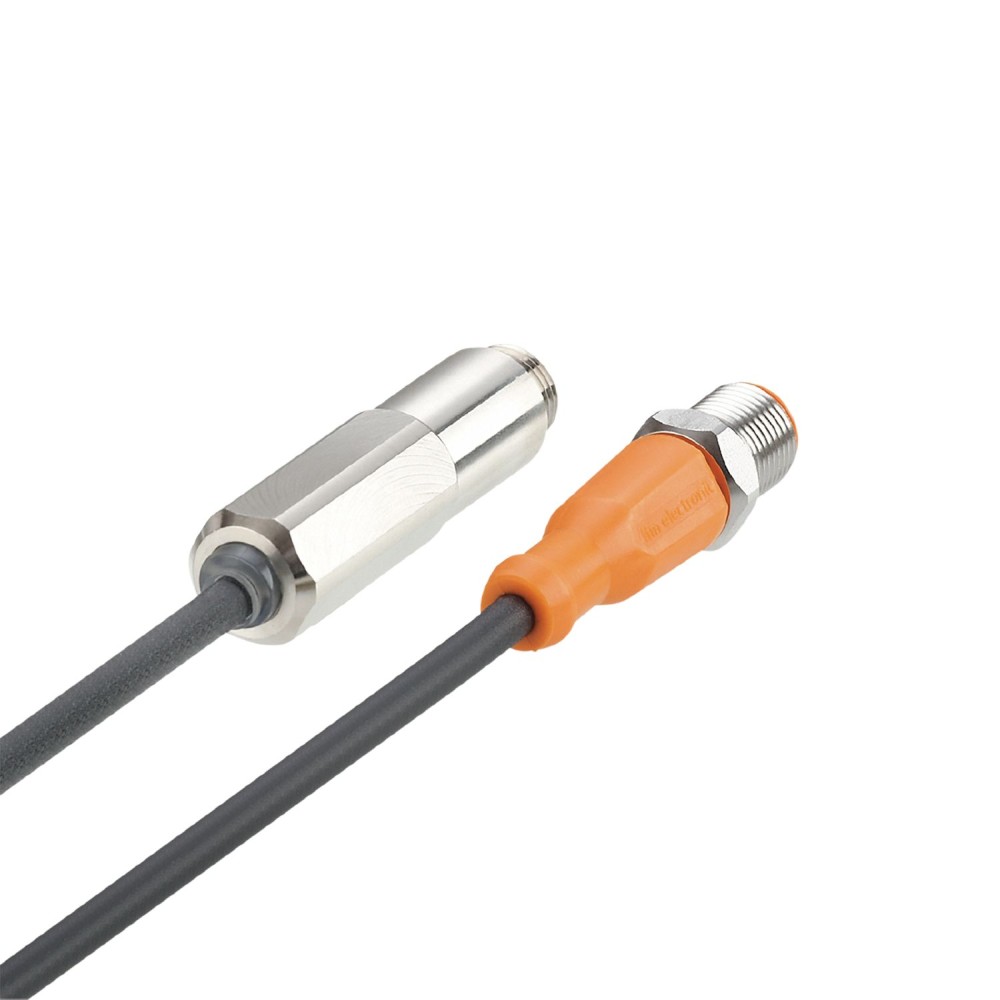

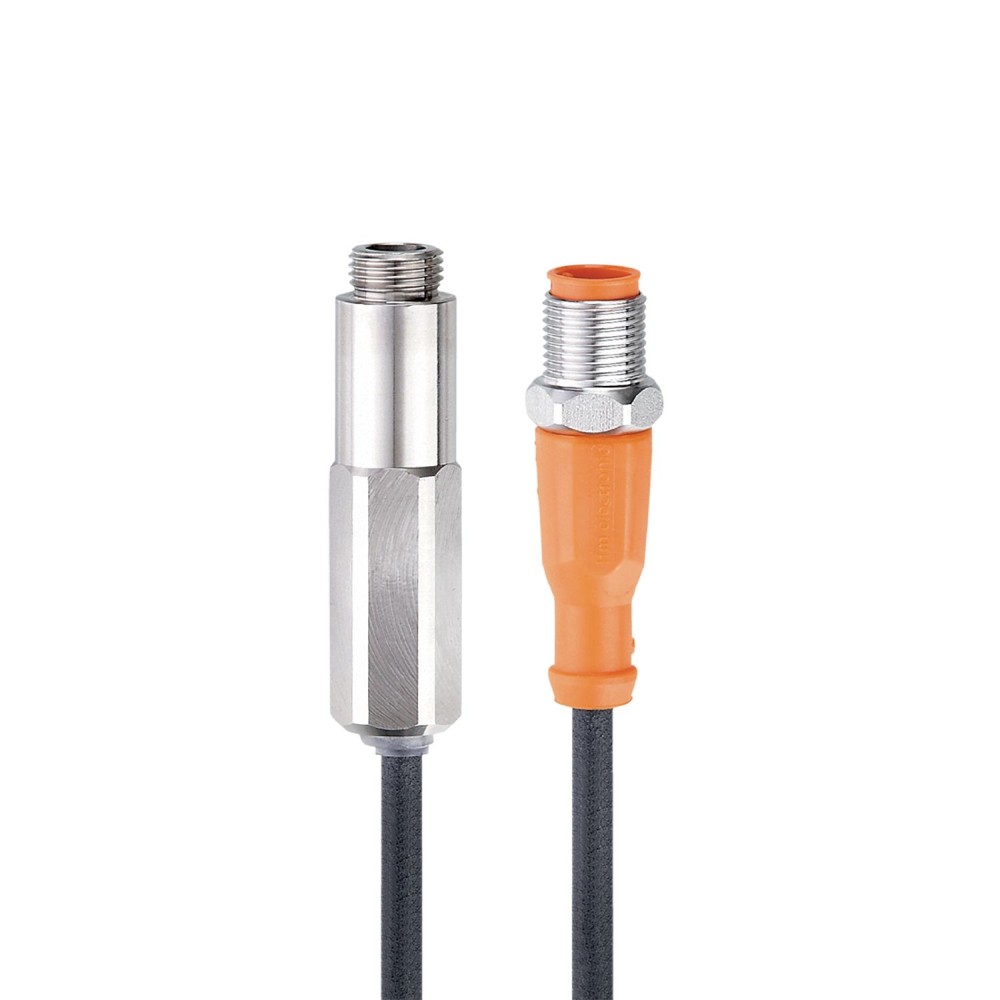

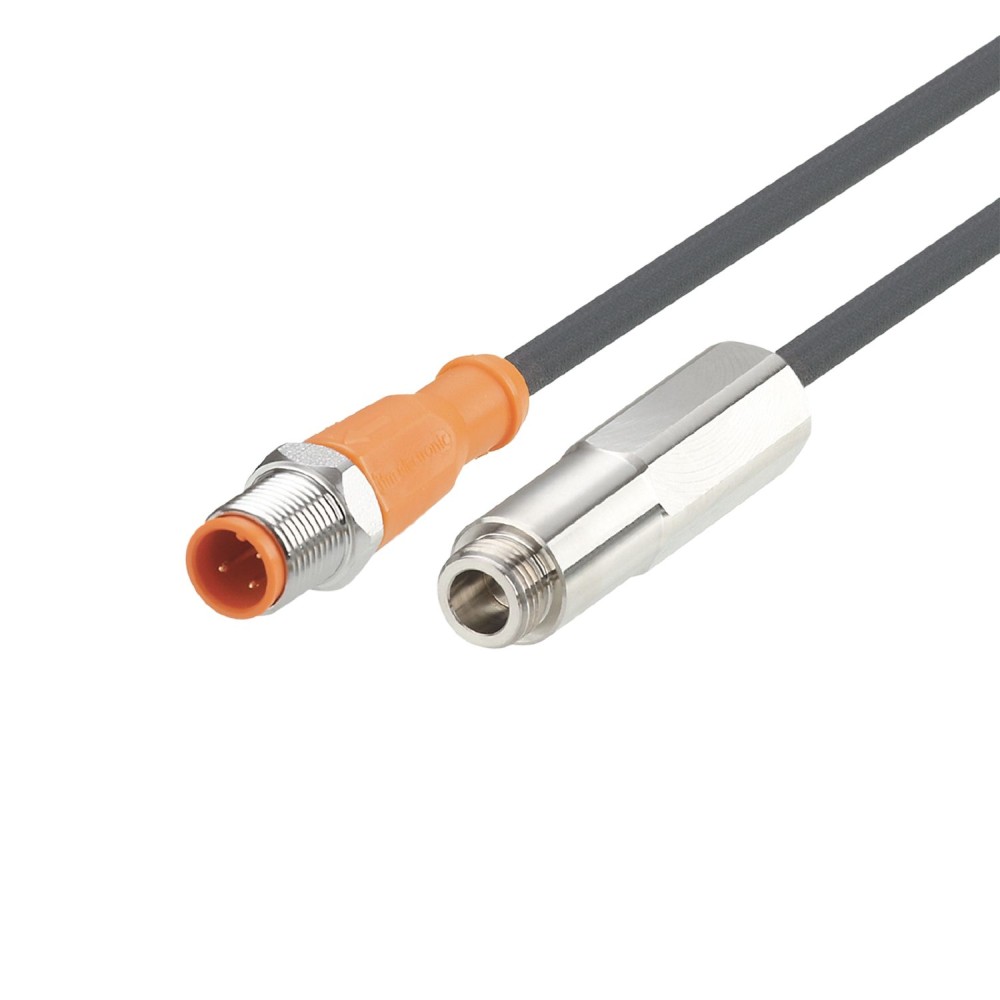

Датчик положения IFM M9B3002-BPKG/B/AM/0,5M/ZH/US M9H212

Код товара: 195208

IFM Производитель

Под заказ

Быстрый заказ

Характеристики

Все характеристики

IFMM9H212 дополнительные характеристики

Описание

Устойчив к давлению до 350 бар, предназначен для использования при обнаружении плунжеров, компактный и прочный корпус из нержавеющей стали, плоская поверхность под гаечный ключ для легкого монтажа, высокая устойчивость к ударам и вибрации для мобильного применения

Характеристики Датчик положения IFM M9B3002-BPKG/B/AM/0,5M/ZH/US M9H212

Основные характеристики

MTTF[лет]	1181
Вес[г]	78.9
Выходная функция	нормально открытый
Гистерезис[% от Sr]	3...15
Жилье	цилиндрический
Защита	IP 65, IP 67
Защита от короткого замыкания	да
Защита от обратной полярности	да
Защита от перегрузки	да
Класс защиты	III
Количество в упаковке	1 шт.
Макс. время задержки включения [мс]	300
Макс. падение напряжения на коммутируемом выходе DC[В]	2.5
Макс. ток утечки [мА]	0.1
Материалы	Чувствительная поверхность: нержавеющая сталь (316L/1.4404), корпус: нержавеющая сталь (316L/1.4404), торцевая крышка: термопластичный полиуретан
Мин. разрывное давление [МПа]	200
Момент затяжки [Нм]	<, 18
Монтаж	монтируемый заподлицо
Номинальное давление	350 бар35 МПа
Номинальное напряжение изоляции [В]	60
Отображать	светодиод состояния переключения, желтый
Постоянная ударопрочность	EN 60068-2-27 Ea4000 x 40 g 6 ms / -20 °C / 50 °C
Постоянный номинальный ток коммутационного выхода DC[мА]	100
Потребляемый ток [мА]	<, 20
Приложение	распределитель смазки с плунжером
Примечание о температуре окружающей среды	Рабочее напряжение: &, lt, 45 В для гибко проложенного кабеля: -25 °C для жестко проложенного кабеля: -40 °C
Рабочее напряжение[В]	10...60 DC
Рабочее расстояние [мм]	0...1.62
Размеры[мм]	Ø 13.8 / L = 56.5
Реальный диапазон чувствительности Sr[мм]	2 ± 10 %
СМИ	обнаруживает черные металлы
Температура окружающей среды[°C]	-40...85
Технологическое соединение	резьбовое соединение М11 х 1 наружная резьба
Тип защиты от короткого замыкания	импульсный
Ударопрочность	EN 60068-2-27 Ea3 x 100 g 11 ms / -25 °CEN 60068-2-27 Ea3 x 100 g 11 ms / +85 °C
Устойчивость к вибрации	EN 60068-2-6 Fc50x 20 g / 10...3000 Hz -20 °CEN 60068-2-6 Fc50x 20 g / 10...3000 Hz +50 °C
Частота переключения постоянного тока [Гц]	50
Электрическое проектирование	ПНП
ЭМС	EN 61000-4-2 ESD4 кВ CD / 8 кВ ADEN 61000-4-3 HF излучаемая 10 В/м 80...2000 МГцEN 61000-4-4 Burst2 кВEN 61000-4-6 HF проводимая 10 В 0,15...80 МГцEN 61000-4-830 A/мEN 55011класс Bизлучение помех и помехоустойчивость в соответствии с автомобильной директивой 95/54/ECE1 утверждение типакондуктивные помехи в сетях 24 В по ISO 7637-2: 2004 (импульс 1–4)импульс1 2a 2b 3a 3b 4уровень серьезностиIII III III III III IIIкритерий отказаC BCAAC
