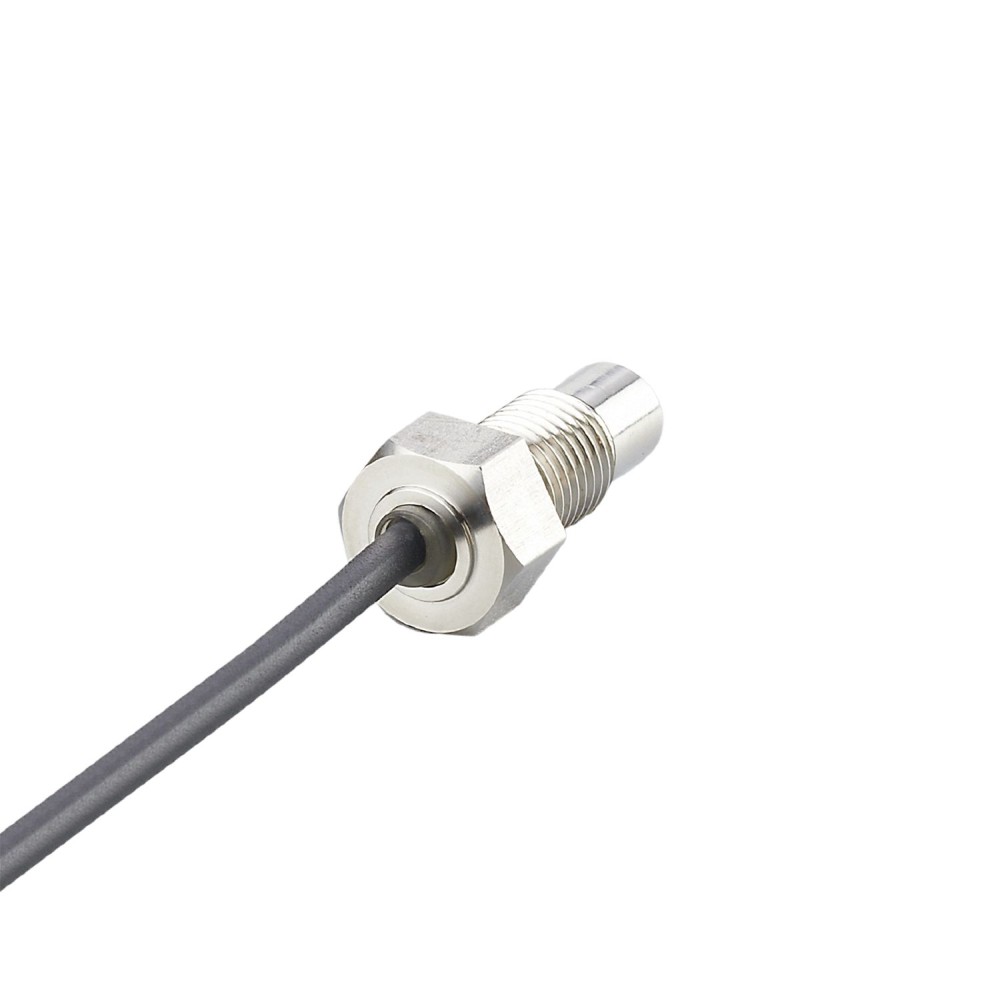

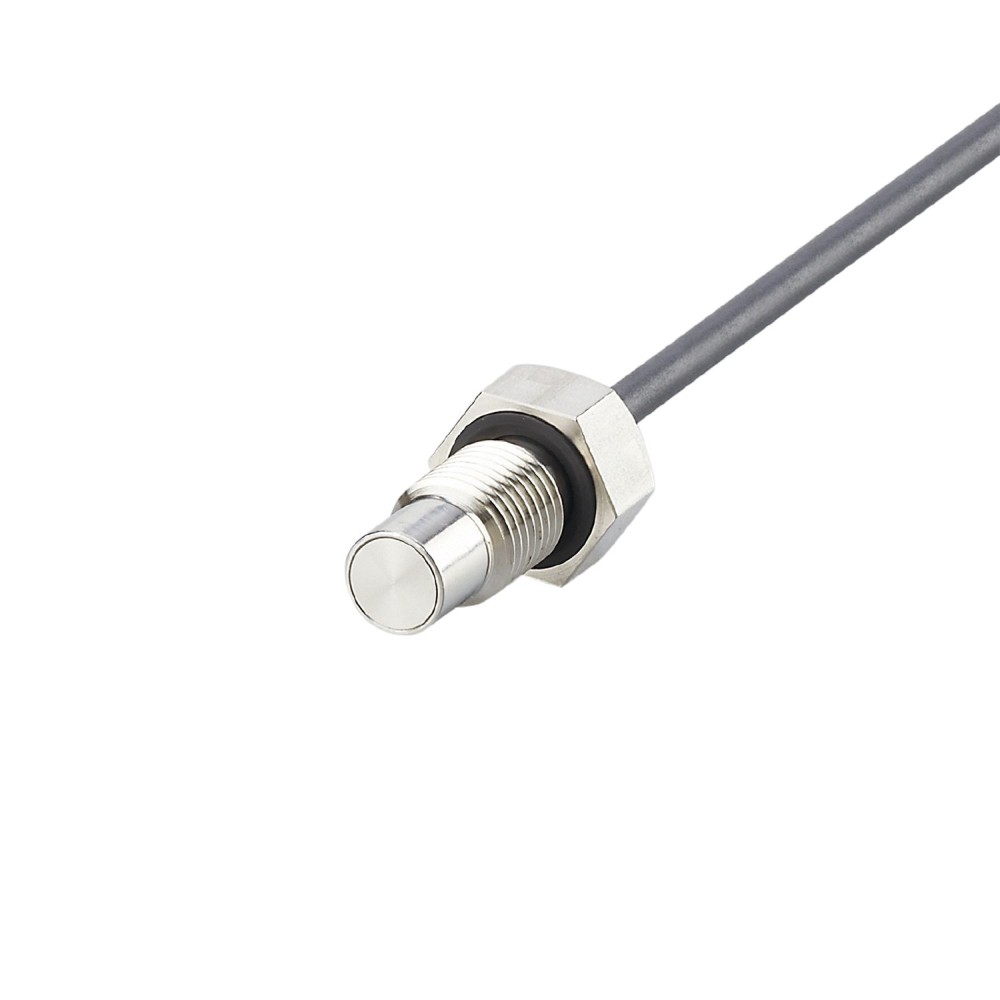

Датчик цилиндра IFM M9B3002BBPKG/B/AM/500/ZH M9H201

Код товара: 195201

IFM Производитель

Под заказ

Быстрый заказ

Характеристики

Все характеристики

IFMM9H201 дополнительные характеристики

Описание

Устойчив к давлению до 500 бар, металлическая чувствительная поверхность для тяжелых условий эксплуатации, высокое разрывное давление, конструкция корпуса, соответствующая промышленному стандарту, срок службы более 10 миллионов циклов давления

Характеристики Датчик цилиндра IFM M9B3002BBPKG/B/AM/500/ZH M9H201

Основные характеристики

MTTF[лет]	925
Вес[г]	98.7
Выходная функция	нормально открытый
Гистерезис[% от Sr]	<, 15
Диапазон обнаружения [мм]	2
Дрейф точки переключения [% Sr]	10
Жилье	резьбового типа
Защита	IP 65, IP 67
Защита от короткого замыкания	да
Защита от обратной полярности	да
Защита от перегрузки	да
Класс защиты	III
Количество в упаковке	1 шт.
Макс. падение напряжения на коммутируемом выходе DC[В]	1.6
Макс. ток утечки [мА]	0.1
Материалы	корпус: нержавеющая сталь (316L/1.4404), уплотнительное кольцо: FKM
Мин. разрывное давление	2000 bar200 MPa
Момент затяжки [Нм]	<, 25
Монтаж	монтируемый заподлицо
Номинальное давление	500 бар50 МПа
Обозначение резьбы	M14 x 1.5
Одобрение UL	Сертификат UL № C006
Отображать	статус переключения1 светодиод, желтый
Пик давления	1000 bar100 MPa
Повторяемость [% Sr]	10
Постоянная ударопрочность	EN 60068-2-27 Ea40 g 6 мс, 4000 ударов в каждом направлении 3 осей координат / -20...50 °C
Постоянный номинальный ток коммутационного выхода DC[мА]	200
Потребляемый ток [мА]	<, 23
Приложение	гидравлические цилиндры
Рабочее напряжение[В]	10...36 DC
Рабочее расстояние [мм]	0...1.62
Размеры[мм]	M14 x 1.5 / L = 41
Реальный диапазон чувствительности Sr[мм]	2 ± 10 %
Связь	Кабель: 2 м, полиуретан, 3 x 0,34 мм²
СМИ	обнаруживает черные металлы
Специальная особенность	Цельнометаллический корпус
Температура окружающей среды[°C]	-25...85
Ударопрочность	EN 60068-2-27 Ea100 g 11 мс полусинусоида, по 3 удара в каждом направлении трех осей координат / -40...85 °C
Устойчивость к вибрации	EN 60068-2-6 Fc20 g 50 циклов развертки, 1 октава в минуту, по 3 осям / 10...3000 Гц -20...50 °C
Цельнометаллический корпус	да
Частота переключения постоянного тока [Гц]	1000
Электрическое проектирование	ПНП
ЭМС	EN 61000-4-2 ESD4 кВ CD / 8 кВ ADEN 61000-4-3 ВЧ излучение10 В/мEN 61000-4-4 Пакетное2 kVEN 61000-4-6 ВЧ проводимое10 VEN 55011класс BDIN ISO 11452-5100 В/м
