Индуктивный датчик NAMUR IFM IIB2015BN/US/1G/1D NI501A

Код товара: 195176

IFM Производитель

6 346 ₽

Быстрый заказ

Характеристики

Код производителяNI501A

Все характеристики

IFMNI501A дополнительные характеристики

Описание

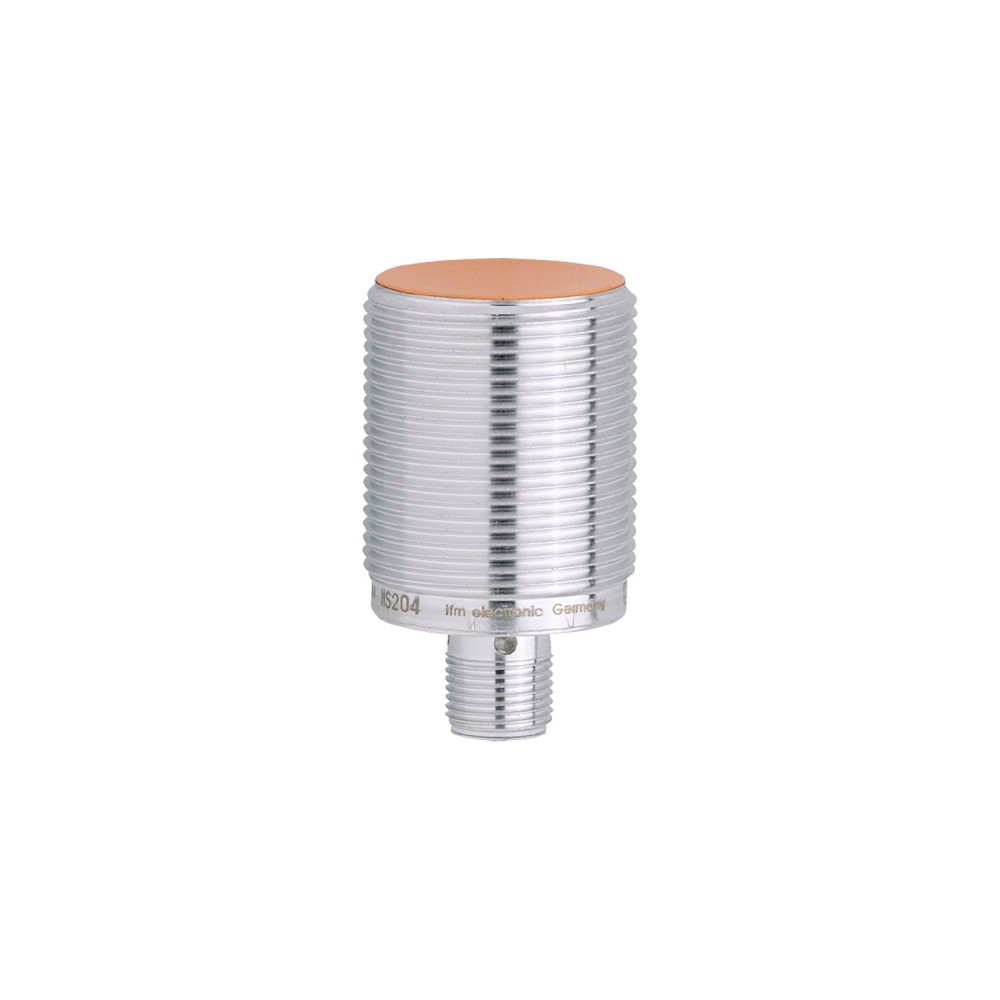

Индуктивный датчик IFM IIB2015BN/US/1G/1D NI501A представляет собой устройство, предназначенное для бесконтактного определения положения металлических объектов в промышленных условиях. Данная модель разработана для эксплуатации в потенциально взрывоопасных средах и характеризуется использованием искробезопасных цепей.

Ключевые характеристики

Применение во взрывоопасных зонах и тип выхода NAMUR

Датчик имеет маркировку ATEX II 1G Ex ia IIB T6 Ga и II 1D Ex ia IIIC T200 90°C Da, что подтверждает его соответствие требованиям для использования в газовых и пылевых взрывоопасных зонах. Электрическое проектирование типа NAMUR обеспечивает подключение к сертифицированным искробезопасным цепям, что критически важно для безопасной работы в таких средах.

Диапазон обнаружения

Номинальный диапазон обнаружения (S_n) составляет 15 мм. Это обеспечивает надежное детектирование объектов на данном расстоянии, что является важным параметром для точного позиционирования и контроля в различных технологических процессах. Рабочее расстояние находится в пределах от 0 до 12, 15 мм.

Степень защиты IP 67 и конструкция

Датчик обладает степенью защиты IP 67, что гарантирует его пыленепроницаемость и защиту от временного погружения в воду. Корпус выполнен из латуни со специальным покрытием, а чувствительная поверхность — из ПБТ, что обеспечивает прочность и долговечность в жестких промышленных условиях.

Выходная функция

Датчик имеет нормально закрытую выходную функцию. Это означает, что выходной сигнал присутствует при отсутствии объекта в зоне обнаружения и изменяется при его появлении, что обеспечивает определенную логику работы системы управления.

Преимущества

Высокий уровень безопасности благодаря сертификации ATEX для работы во взрывоопасных зонах и использованию искробезопасных цепей NAMUR.
Надежная эксплуатация в суровых промышленных условиях за счет прочного металлического корпуса с защитой IP 67.
Четкая индикация состояния переключения с помощью четырех светодиодов, расположенных под углом 90°, что упрощает настройку и мониторинг.

Характеристики Индуктивный датчик NAMUR IFM IIB2015BN/US/1G/1D NI501A

Основные характеристики

MTTF[лет]	2514
Вес	162.2
Выходная функция	нормально закрытый
Габариты	M30 x 1.5 / L = 50
Гистерезис	1...15 % от Sr
Диапазон обнаружения [мм]	15
Дрейф точки переключения [% Sr]	-10...10
Защита	IP 67
Класс защиты	II
Количество в упаковке	1 шт.
Коммутационные усилители	подключение к сертифицированным искробезопасным цепям с макс. значениями: U = 15 В / I = 50 мА / P = 120 мВт
Макс. внутренняя индуктивность [мкГн]	210
Максимальная внутренняя емкость [нФ]	230
маркировка ATEX	II 1G Ex ia IIB T6 Ga
Материалы	корпус: латунь со специальным покрытием, чувствительная поверхность: ПБТ, светодиодное окно: ПА
Монтаж	монтируемый заподлицо
Напряжение питания постоянного тока [В]	7,5...30, (при использовании вне опасной зоны)
Номинальное напряжение постоянного тока [В]	8.2, (1kΩ)
Обозначение резьбы	M30 x 1.5
Одобрение	BVS 04 ATEX E 091 X, IECEx BVS 06.0003X
Отображать	состояние переключения4 светодиода по 90°, желтые
Подключение к коммутационным усилителям	да
Поправочный коэффициент	сталь: 1 / нержавеющая сталь: 0,7 / латунь: 0,5 / алюминий: 0,4 / медь: 0.3
Поставляемые товары	стопорные гайки: 2
Постоянный номинальный ток коммутационного выхода DC[мА]	30, (при использовании вне опасной зоны)
Потребляемый ток [мА]	&, lt, 1, (инвалидность, проводимость: &, gt, 2,1)
Рабочее расстояние [мм]	0...12.15
Реальный диапазон чувствительности Sr[мм]	15 ± 10 %
Связь	Разъем: 1 x M12, кодировка: A
Температура окружающей среды[°C]	-20...70
Устойчивость к ударам и вибрации	30 g (11 ms) / 10-55 Hz (1 mm)
Частота переключения постоянного тока [Гц]	100
Электрическое проектирование	НАМЮР
ЭМС	EN 60947-5-6
