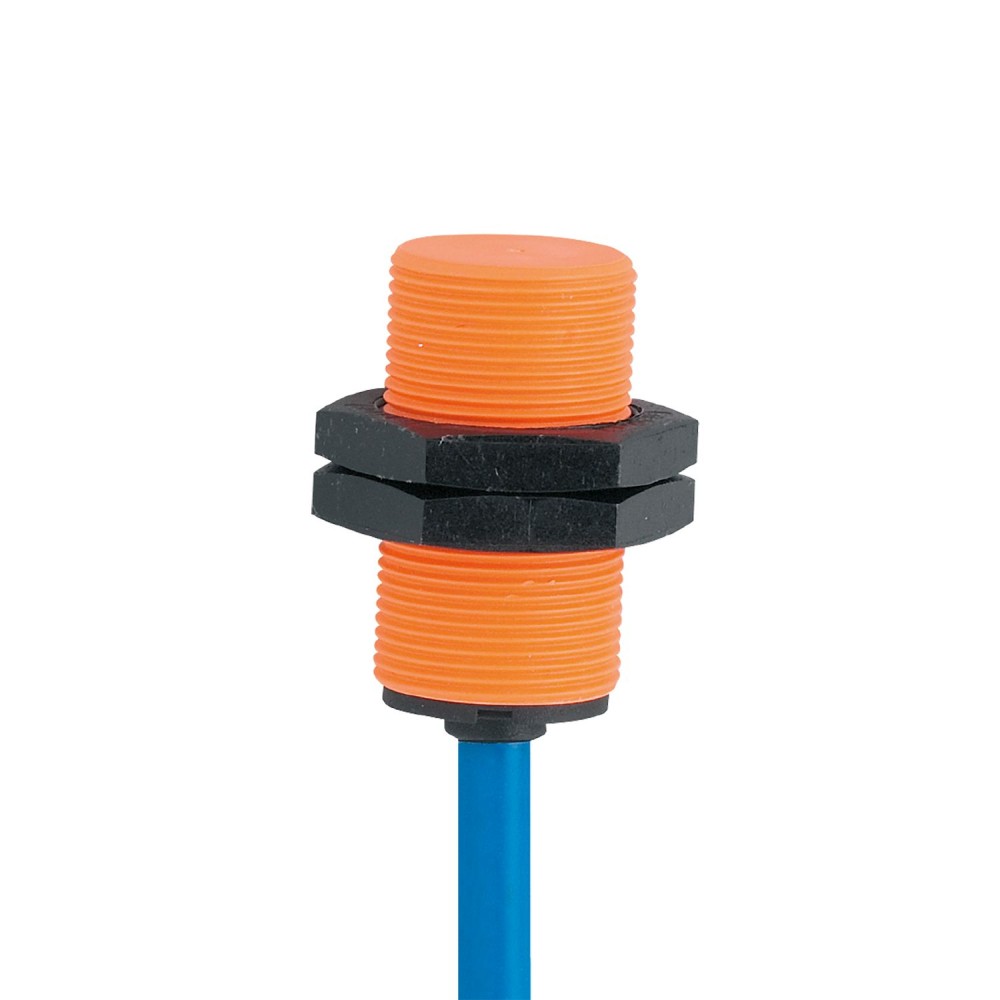

Индуктивный датчик NAMUR IFM IG-2008-N/15M/1D/1G/2G NG5016

Код товара: 195164

IFM Производитель

7 647 ₽

Быстрый заказ

Характеристики

Код производителяNG5016

Все характеристики

IFMNG5016 дополнительные характеристики

Описание

Индуктивный датчик IFM IG-2008-N/15M/1D/1G/2G NG5016 предназначен для бесконтактного обнаружения металлических объектов в промышленных условиях, включая взрывоопасные зоны. Модель разработана для подключения к искробезопасным цепям и отличается компактными габаритами.

Ключевые характеристики

Электрическое проектирование NAMUR и взрывозащита ATEX.Датчик выполнен по технологии NAMUR, что позволяет подключать его к сертифицированным искробезопасным цепям со следующими максимальными значениями: U = 15 В, I = 50 мА, P = 120 мВт. Маркировка ATEX II 1G Ex ia IIB T6 Ga Ta -20... 70°C подтверждает возможность безопасного применения устройства в газовых взрывоопасных средах категории 1G. Это обеспечивает высокий уровень безопасности при эксплуатации в потенциально опасных условиях.
Диапазон обнаружения.Номинальный диапазон обнаружения составляет 8 мм. Это обеспечивает надежное детектирование объектов на заданном расстоянии, что критично для точного позиционирования и контроля.
Компактные габариты.Корпус датчика имеет резьбу M18 x 1 и длину 33 мм, что характеризует его как особо короткий. Такая конструкция облегчает установку в условиях ограниченного пространства и позволяет интегрировать датчик в компактные механизмы. Монтаж осуществляется не заподлицо.
Степень защиты и температурный диапазон.Датчик обладает степенью защиты IP 67, что гарантирует защиту от пыли и временного погружения в воду. Рабочий диапазон температур от -20 до 80 °C обеспечивает стабильную работу в широком спектре промышленных условий.

Преимущества

Повышенная безопасность эксплуатации.Соответствие требованиям ATEX и технология NAMUR позволяют использовать датчик в зонах с риском взрыва, обеспечивая надежный контроль без искрообразования.
Универсальность применения.Компактный корпус и степень защиты IP 67 делают датчик пригодным для установки в разнообразное оборудование и эксплуатации в жестких промышленных средах с ограниченным пространством.
Надежность обнаружения.Точный диапазон обнаружения 8 мм и выходная функция "нормально закрытый" обеспечивают стабильное и предсказуемое функционирование датчика в системах автоматизации.

Характеристики Индуктивный датчик NAMUR IFM IG-2008-N/15M/1D/1G/2G NG5016

Основные характеристики

MTTF[лет]	4512
Вес	663.5
Выходная функция	нормально закрытый
Габариты	M18 x 1 / L = 33
Гистерезис	1...15 % от Sr
Диапазон обнаружения [мм]	8
Дрейф точки переключения [% Sr]	-10...10
Защита	IP 67
Класс защиты	II
Количество в упаковке	1 шт.
Коммутационные усилители	подключение к сертифицированным искробезопасным цепям с макс. значениями: U = 15 В / I = 50 мА / P = 120 мВт
Макс. внутренняя индуктивность [мкГн]	62
Максимальная внутренняя емкость [нФ]	157
маркировка ATEX	II 1G Ex ia IIB T6 Ga Ta -20...70°C
Материалы	ПБТ
Монтаж	не монтируемый заподлицо
Напряжение питания постоянного тока [В]	7,5...30, (при использовании вне опасной зоны)
Номинальное напряжение постоянного тока [В]	8.2, (1kΩ)
Обозначение резьбы	M18 x 1
Одобрение	PTB 01 ATEX 2191, BVS 04 ATEX E 153 X, IECEX BVS 06.0003X, TIIS TC16108
Подключение к коммутационным усилителям	да
Поправочный коэффициент	сталь: 1 / нержавеющая сталь: 0,7 / латунь: 0,5 / алюминий: 0,4 / медь: 0.3
Поставляемые товары	стопорные гайки: 2
Постоянный номинальный ток коммутационного выхода DC[мА]	30, (при использовании вне опасной зоны)
Потребляемый ток [мА]	&, lt, 1, (инвалидность, проводимость: &, gt, 2,1)
Реальный диапазон чувствительности Sr[мм]	8 ± 10 %
Связь	Кабель: 15 м, ПВХ, 2 x 0,5 мм²
Температура окружающей среды[°C]	-20...80
Устойчивость к ударам и вибрации	30 g (11 ms) / 10-55 Hz (1 mm)
Частота переключения постоянного тока [Гц]	300
Электрическое проектирование	НАМЮР
ЭМС	EN 60947-5-6
