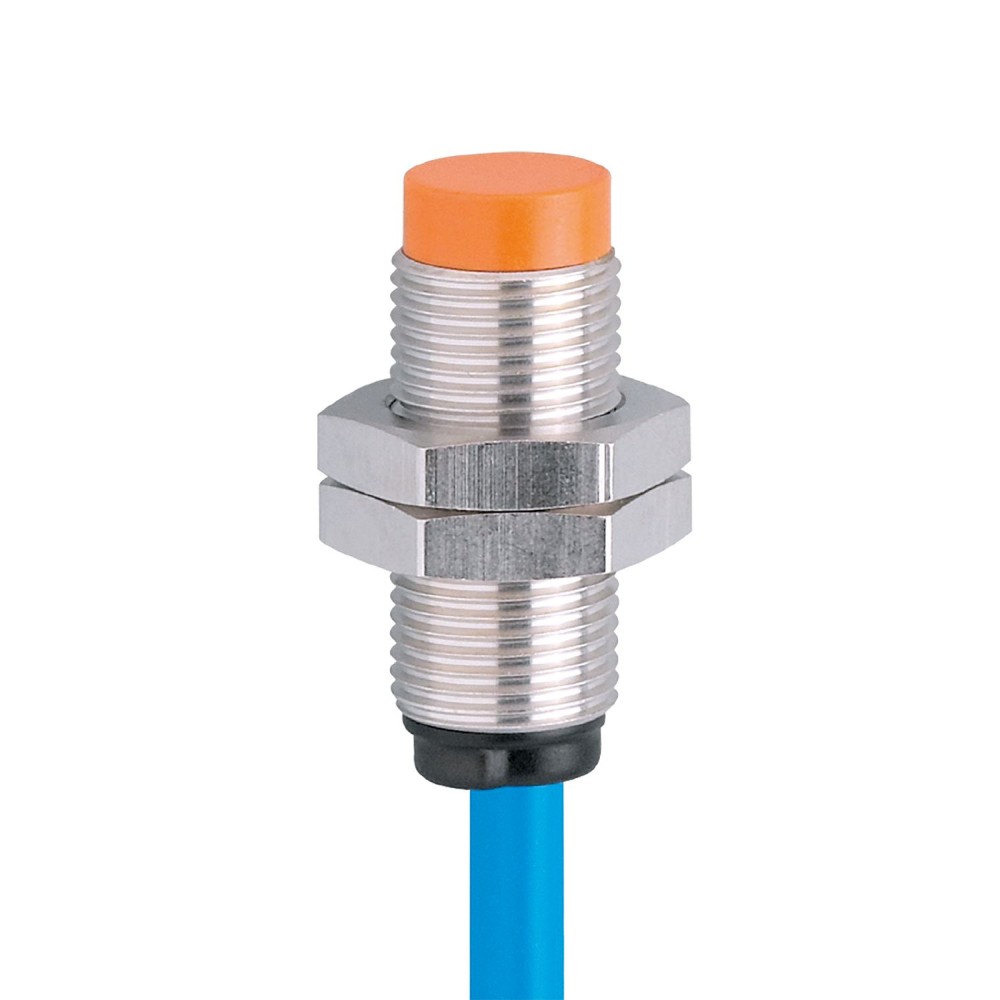

Индуктивный датчик NAMUR IFM IFA2004-N/20M/1D/1G NF5023

Код товара: 195153

IFM Производитель

7 654 ₽

Быстрый заказ

Характеристики

Код производителяNF5023

Все характеристики

IFMNF5023 дополнительные характеристики

Описание

Индуктивный датчик NAMUR IFM IFA2004-N/20M/1D/1G NF5023 предназначен для бесконтактного определения положения металлических объектов в промышленных условиях. Данная модель разработана для применения в зонах с потенциально взрывоопасной атмосферой, что обеспечивается использованием технологии NAMUR и соответствующей сертификацией.

Основные технические характеристики

Ключевые параметры датчика IFA2004-N/20M/1D/1G NF5023, определяющие его функциональность и область применения:

Применение во взрывоопасных зонах:Датчик имеет электрическое проектирование NAMUR и маркировку ATEX II 1G Ex ia IIC T6 Ga Ta -20... 70°C. Это обеспечивает возможность его подключения к искробезопасным цепям и безопасную эксплуатацию в газовых взрывоопасных средах, где требуется высокий уровень защиты оборудования.
Компактные габариты:Корпус датчика выполнен в форм-факторе M12 x 1 с длиной 30 мм. Эта особенность, обозначаемая как "очень короткий корпус", позволяет устанавливать датчик в условиях ограниченного пространства, что критично для многих современных производственных линий.
Диапазон обнаружения:Номинальный диапазон обнаружения составляет 4 мм. Это значение определяет эффективное расстояние, на котором датчик способен надежно детектировать металлические объекты.
Частота переключения:Датчик характеризуется высокой частотой переключения постоянного тока до 1500 Гц. Такая высокая частота обеспечивает быстрое и точное реагирование на перемещение объектов, что важно для высокоскоростных производственных процессов.
Степень защиты IP 67:Корпус датчика соответствует степени защиты IP 67. Это гарантирует полную защиту от пыли и временного погружения в воду на определенную глубину, позволяя использовать датчик в жестких промышленных условиях с повышенной влажностью или загрязнением.

Преимущества

Индуктивный датчик IFM IFA2004-N/20M/1D/1G NF5023 обладает следующими ключевыми преимуществами:

Безопасная эксплуатация в потенциально взрывоопасных средах благодаря соответствию стандартам NAMUR и ATEX.
Возможность установки в условиях ограниченного пространства за счет компактных габаритов корпуса.
Высокая скорость реакции и надежность обнаружения объектов, что обеспечивается частотой переключения 1500 Гц и степенью защиты IP 67.

Характеристики Индуктивный датчик NAMUR IFM IFA2004-N/20M/1D/1G NF5023

Основные характеристики

MTTF[лет]	4736
Вес	653
Выходная функция	нормально закрытый
Габариты	M12 x 1 / L = 30
Гистерезис	1...15 % от Sr
Диапазон обнаружения [мм]	4
Дрейф точки переключения [% Sr]	-10...10
Защита	IP 67
Класс защиты	III
Количество в упаковке	1 шт.
Коммутационные усилители	подключение к сертифицированным искробезопасным цепям с макс. значениями: U = 15 В / I = 50 мА / P = 120 мВт
Макс. внутренняя индуктивность [мкГн]	147
Максимальная внутренняя емкость [нФ]	143
маркировка ATEX	II 1G Ex ia IIC T6 Ga Ta -20...70°C
Материалы	специальное покрытие из латуни, чувствительная поверхность: ПК
Монтаж	не монтируемый заподлицо
Напряжение питания постоянного тока [В]	7,5...30, (при использовании вне опасной зоны)
Номинальное напряжение постоянного тока [В]	8.2, (1kΩ)
Обозначение резьбы	M12 x 1
Одобрение	PTB 01 ATEX 2191, BVS 04 ATEX E 153 X, IECEX BVS 06.0003X, TIIS TC16107
Подключение к коммутационным усилителям	да
Поправочный коэффициент	сталь: 1 / нержавеющая сталь: 0,7 / латунь: 0,5 / алюминий: 0,4 / медь: 0.3
Поставляемые товары	стопорные гайки: 2
Постоянный номинальный ток коммутационного выхода DC[мА]	30, (при использовании вне опасной зоны)
Потребляемый ток [мА]	&, lt, 1, (инвалидность, проводимость: &, gt, 2,1)
Реальный диапазон чувствительности Sr[мм]	4 ± 10 %
Связь	Кабель: 20 м, ПВХ, 2 x 0,34 мм²
Температура окружающей среды[°C]	-20...80
Устойчивость к ударам и вибрации	30 g (11 ms) / 10-55 Hz (1 mm)
Частота переключения постоянного тока [Гц]	1500
Электрическое проектирование	НАМЮР
ЭМС	EN 60947-5-6
