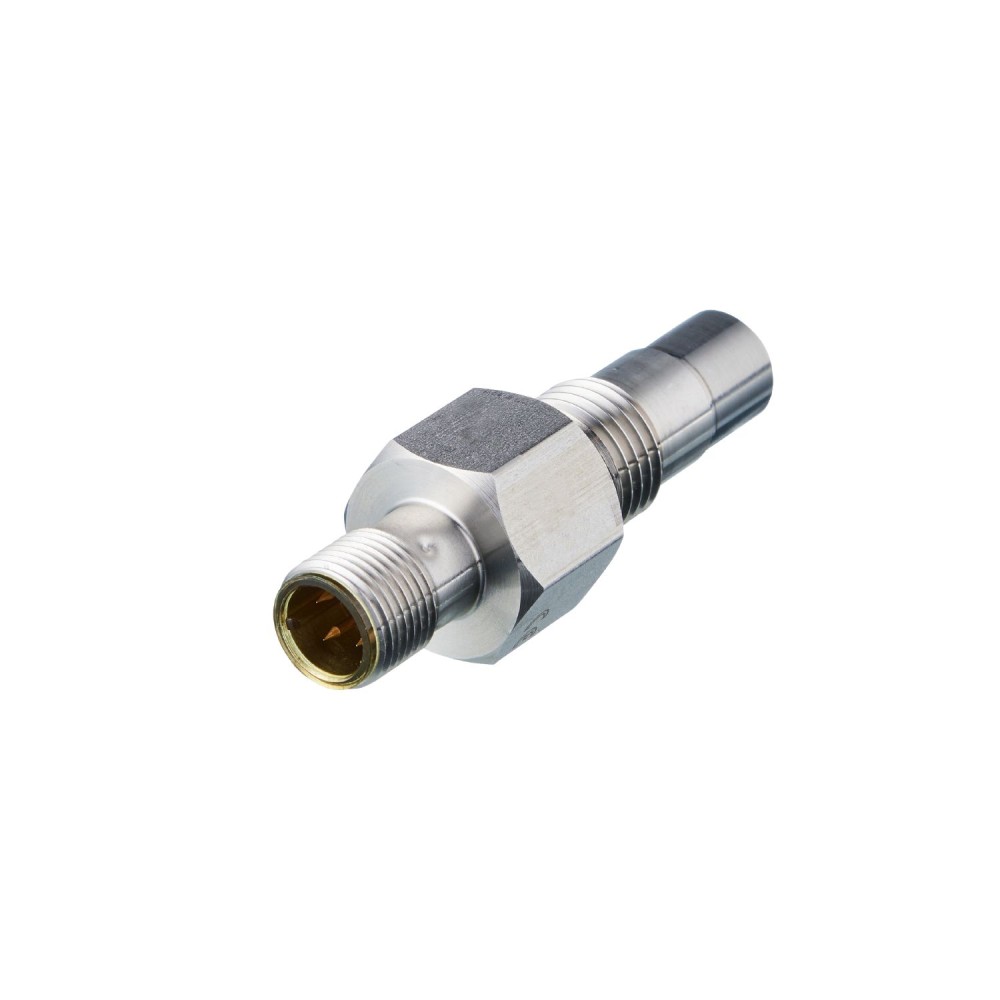

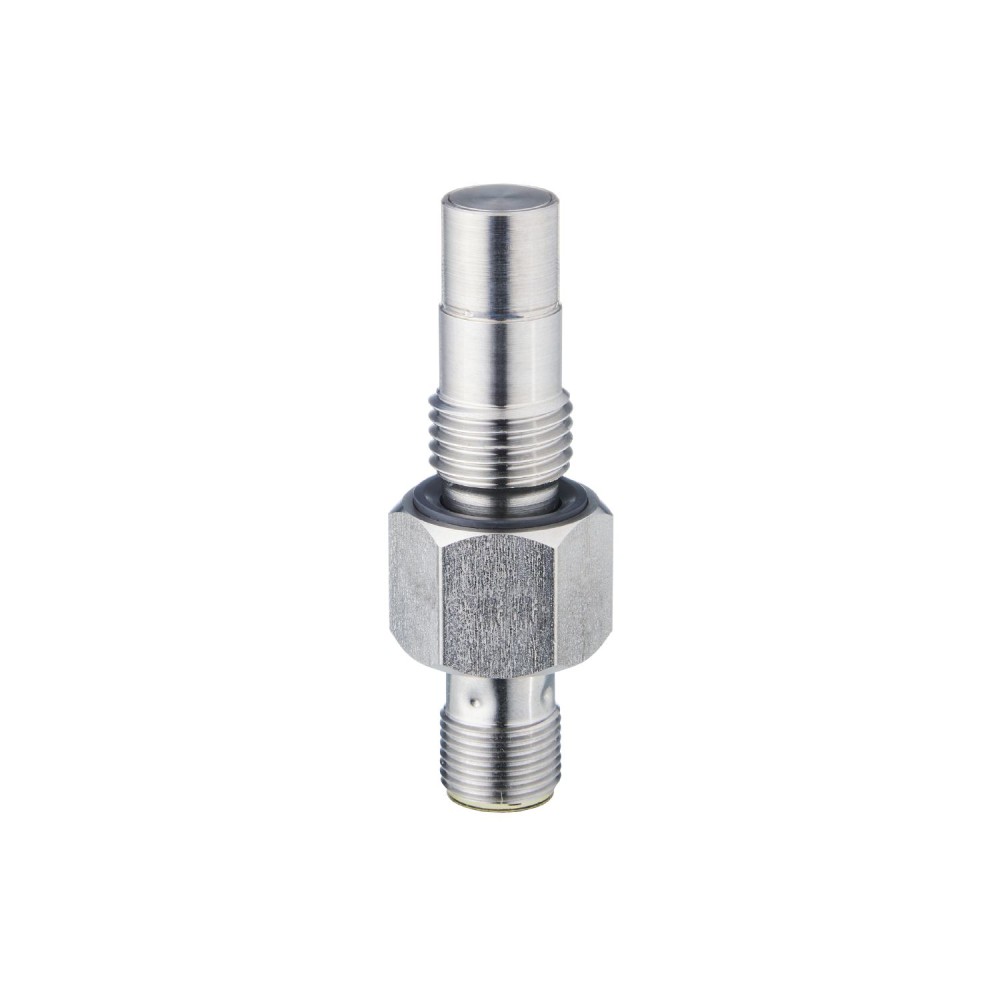

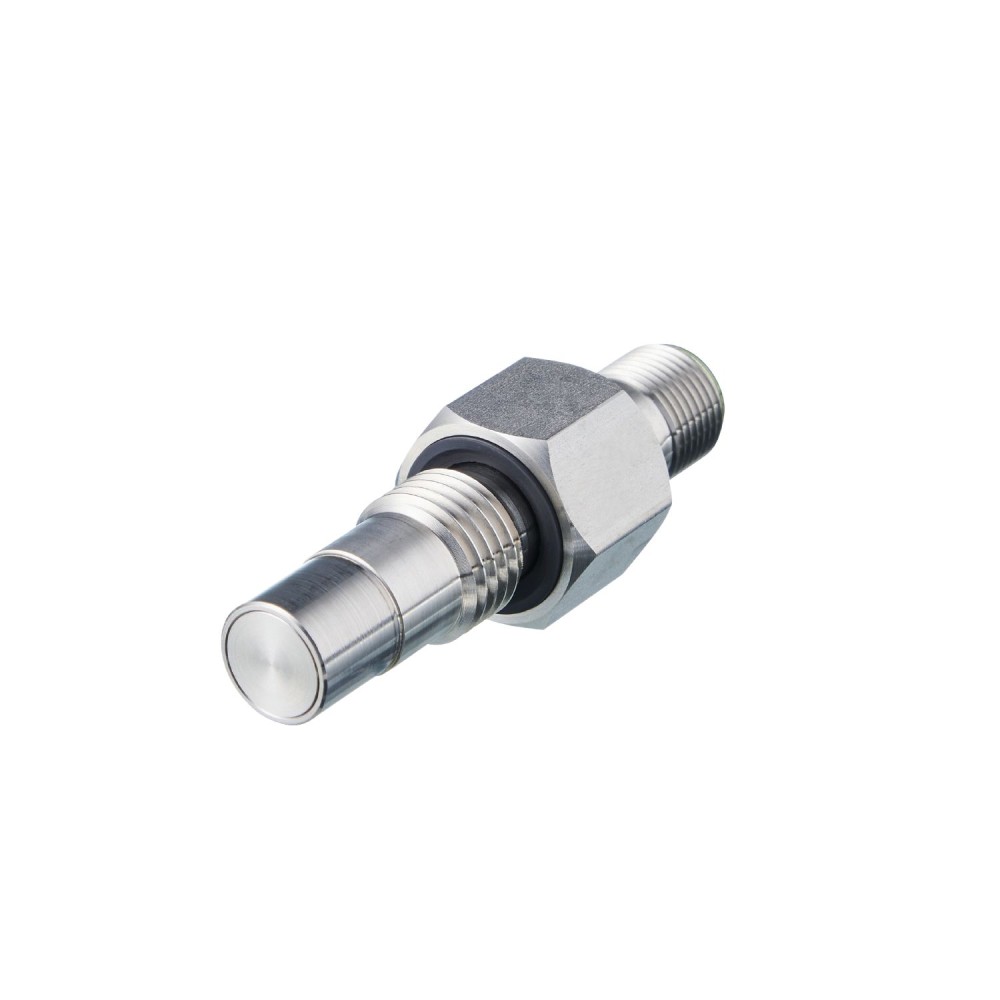

Датчик положения, устойчивый к давлению, для гидроцилиндров IFM M9K3002BBPKG/B/AM/500/US M9H207

Код товара: 195127

IFM Производитель

Под заказ

Быстрый заказ

Характеристики

Все характеристики

IFMM9H207 дополнительные характеристики

Характеристики Датчик положения, устойчивый к давлению, для гидроцилиндров IFM M9K3002BBPKG/B/AM/500/US M9H207

Основные характеристики

MTTF[лет]	1701
Быстрое изменение температуры	EN 60068-2-14 NaTA = -40°C, TB = 85°C, t1 = 30 min, t2 = <, 10 s 50 cycles
Вес[г]	54.8
Время задержки включения [с]	<, 300
Выходная функция	нормально открытый
Гистерезис[% от Sr]	<, 15
Диапазон обнаружения [мм]	2
Дрейф точки переключения [% Sr]	-10...10
Жилье	резьбового типа
Защита	IP 65, IP 68, IP 69K
Защита от короткого замыкания	да
Защита от обратной полярности	да
Защита от перегрузки	да
Класс защиты	III
Количество в упаковке	1 шт.
Макс. падение напряжения на коммутируемом выходе DC[В]	1.6
Макс. ток утечки [мА]	0.1
Материалы	корпус: нержавеющая сталь (316L/1.4404), чувствительная поверхность: нержавеющая сталь (316L/1.4404), уплотнительное кольцо: FPM 90
Мин. разрывное давление	2000 bar200 MPa
Момент затяжки [Нм]	<, 25
Монтаж	монтируемый заподлицо
Номинальное давление [бар]	динамический500статический1000
Номинальное давление [МПа]	50
Номинальное напряжение изоляции [В]	60
Номинальный кратковременный ток коммутационного выхода [мА]	200
Обозначение резьбы	M14 x 1.5
Повторяемость [% Sr]	<, 10
Постоянный номинальный ток коммутационного выхода DC[мА]	200
Потребляемый ток [мА]	<, 23
Приложение	гидравлические цилиндры
Рабочее напряжение[В]	10...36 DC
Рабочее расстояние [мм]	0...1.62
Размеры[мм]	M14 x 1.5 / L = 60
Реальный диапазон чувствительности Sr[мм]	2 ± 10 %
Связь	Разъём: 1 x M12, кодировка: A, Литой корпус: PEI, Контакты: позолоченные
СМИ	обнаруживает черные металлы
Специальная особенность	Позолоченные контакты, Цельнометаллический корпус
Температура окружающей среды[°C]	120
Тип защиты от короткого замыкания	импульсный
Ударопрочность	EN 60068-2-27 Ea100 g 11 мс полусинусоида, по 3 удара в каждом направлении трех осей координат / -40...85 °C
Устойчивость к вибрации	EN 60068-2-6 Fc20 g 50 циклов развертки, 1 октава в минуту, по 3 осям / 10...3000 Гц -20...50 °C
Цельнометаллический корпус	да
Частота переключения постоянного тока [Гц]	1000
Электрическое проектирование	ПНП
ЭМС	EN 61000-4-2 ESD4 кВ CD / 8 кВ ADEN 61000-4-3 ВЧ излучение10 В/мEN 61000-4-4 Пакетное2 kVEN 61000-4-6 ВЧ проводимое10 VEN 55011класс BDIN ISO 11452-5100 В/м
