Датчик положения IFM M9H200 (M9B3002BBPKG/B/AM/500 /US)

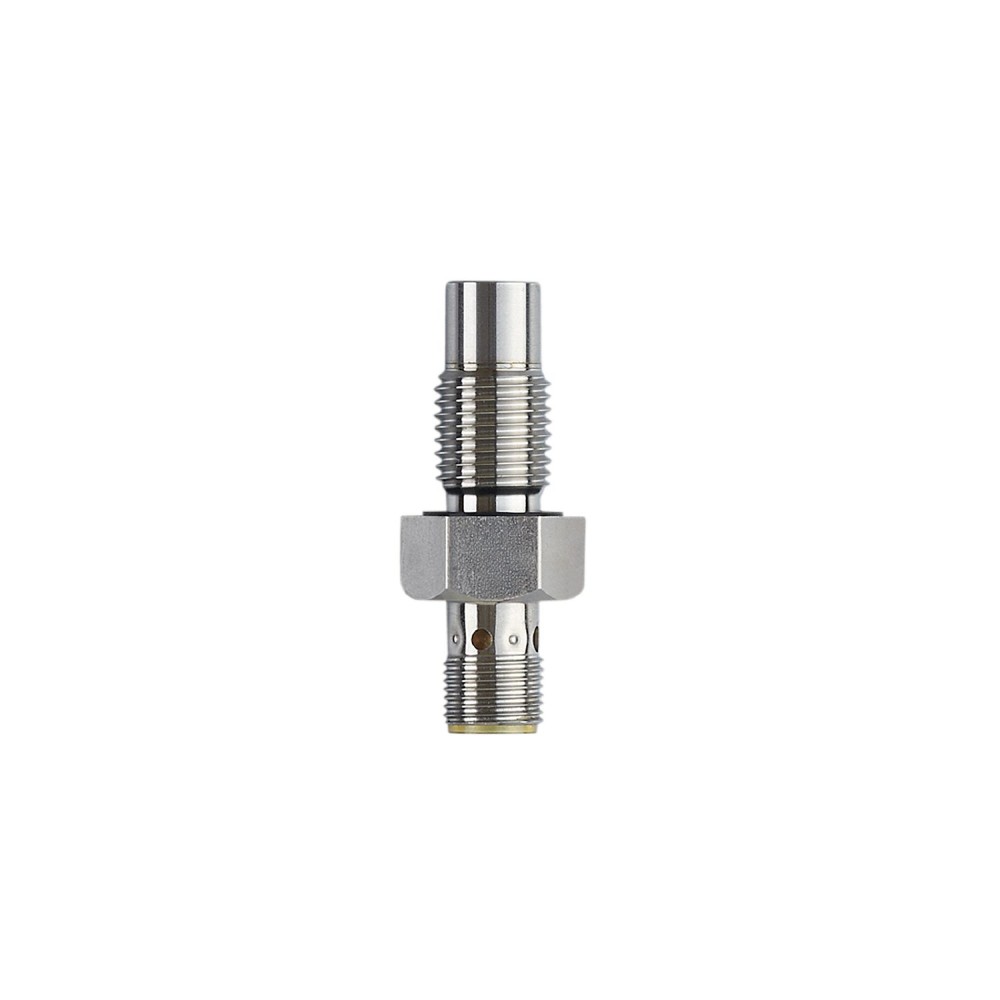

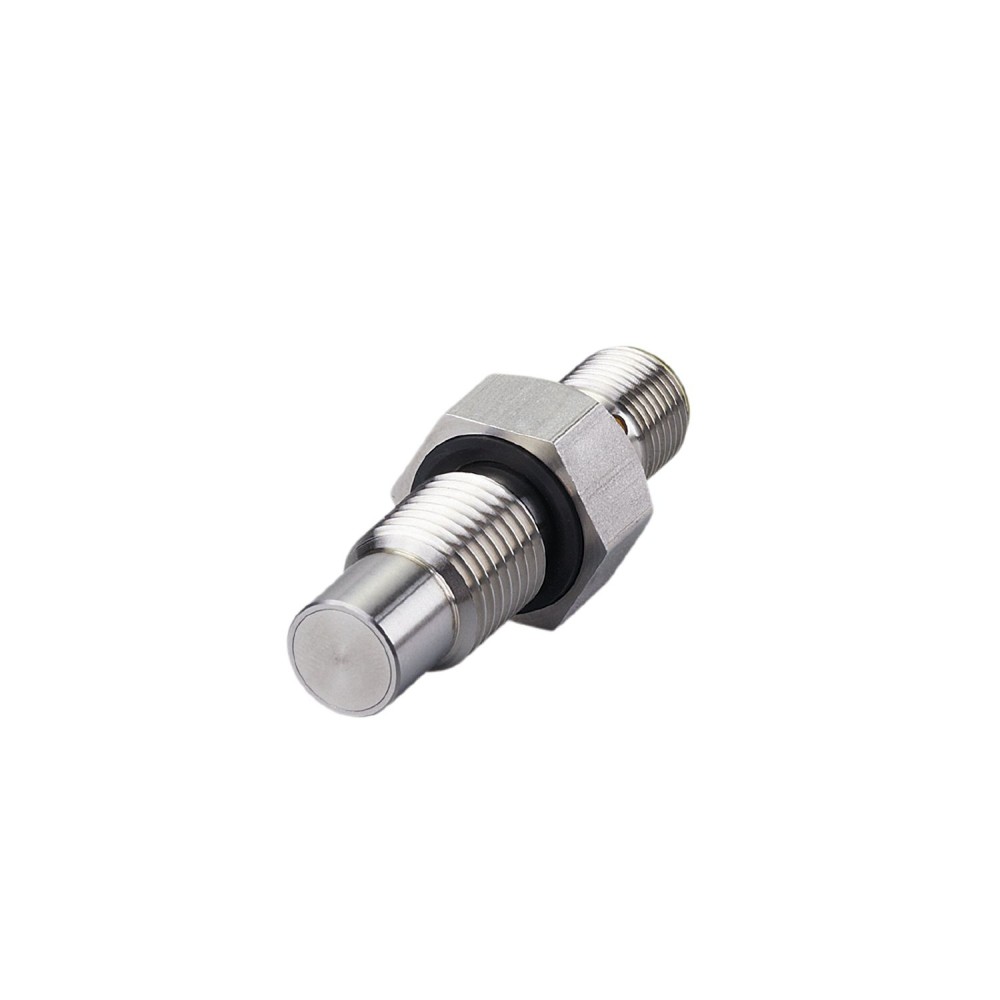

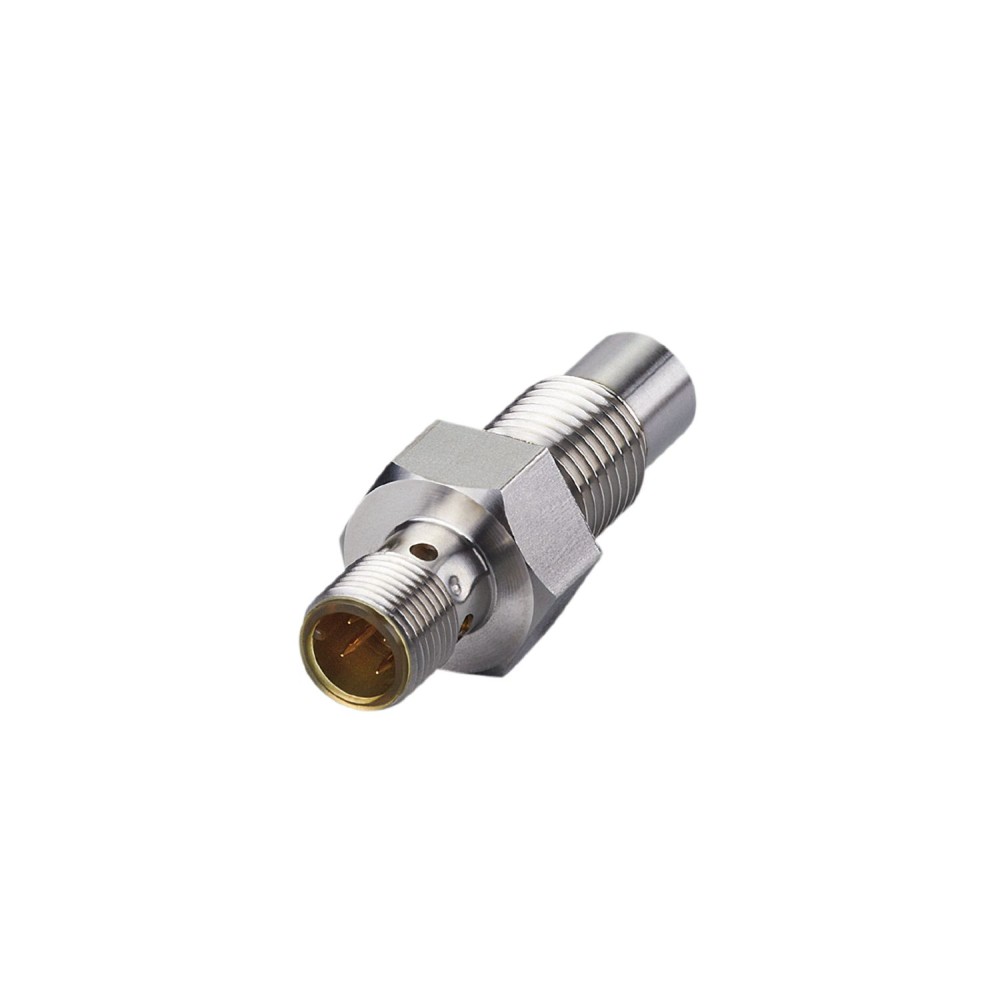

Датчик положения IFM M9H200 (M9B3002BBPKG/B/AM/500 /US) представляет собой индуктивный датчик, разработанный для применения в гидроцилиндрах и других системах с высоким давлением. Он предназначен для точного обнаружения положения поршня или других металлических объектов в условиях эксплуатации, требующих повышенной механической прочности и устойчивости к агрессивным средам.

Ключевые технические характеристики

• Устойчивость к давлению:Датчик рассчитан на номинальное рабочее давление до 500 бар (50 МПа) и пиковое давление до 1000 бар (100 МПа). Минимальное разрывное давление составляет 2000 бар (200 МПа). Эти параметры обеспечивают надежную работу в высоконагруженных гидравлических системах, предотвращая повреждение датчика от избыточного давления.
• Материалы конструкции:Корпус датчика выполнен из нержавеющей стали (316L/1. 4404), а чувствительная поверхность также металлическая. Это обеспечивает высокую коррозионную стойкость и механическую прочность, что критически важно для тяжелых условий эксплуатации и контакта с гидравлическими жидкостями.
• Степень защиты:Устройство обладает классами защиты IP 65, IP 68 и IP 69K. Данные степени защиты гарантируют полную пыленепроницаемость, защиту от временного погружения в воду и от воздействия струй воды под высоким давлением и температурой, что позволяет использовать датчик в условиях частой мойки и повышенной влажности.
• Диапазон срабатывания и монтаж:Диапазон срабатывания составляет 2 мм, при этом датчик предназначен для монтажа заподлицо. Это позволяет компактно интегрировать его в конструкцию оборудования без выступающих частей, что снижает риск механических повреждений и оптимизирует пространство.
• Электрические характеристики:Датчик имеет электрическое исполнение PNP с нормально открытым (NO) выходным сигналом, работает от напряжения 10-36 В DC и обеспечивает частоту переключения до 1000 Гц. Эти параметры гарантируют совместимость с большинством промышленных систем управления и высокую скорость отклика.

Преимущества

Основными преимуществами датчика IFM M9H200 являются его высокая надежность и долговечность в экстремальных условиях. Устойчивость к давлению до 500 бар и цельнометаллический корпус из нержавеющей стали обеспечивают продолжительный срок службы даже при интенсивной эксплуатации в гидравлических системах. Расширенный класс защиты IP 69K позволяет применять датчик в условиях, требующих регулярной высокотемпературной мойки.
