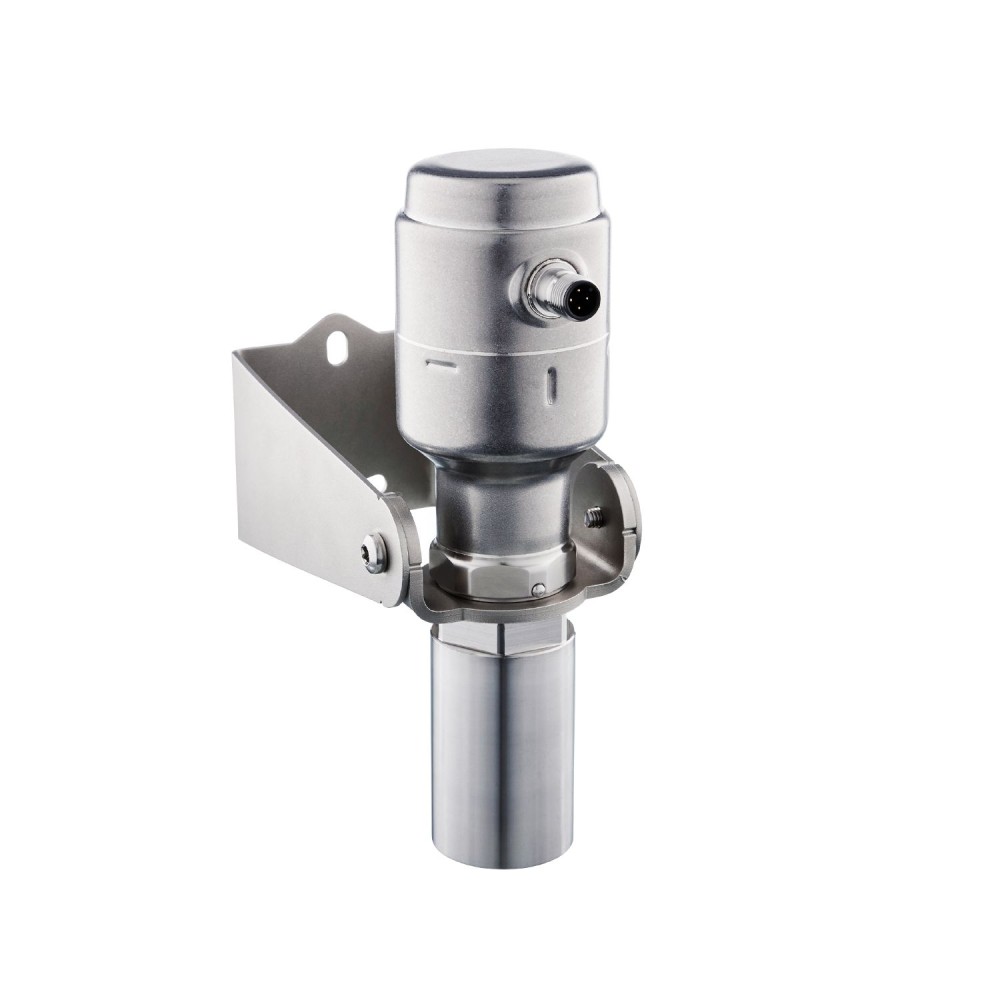

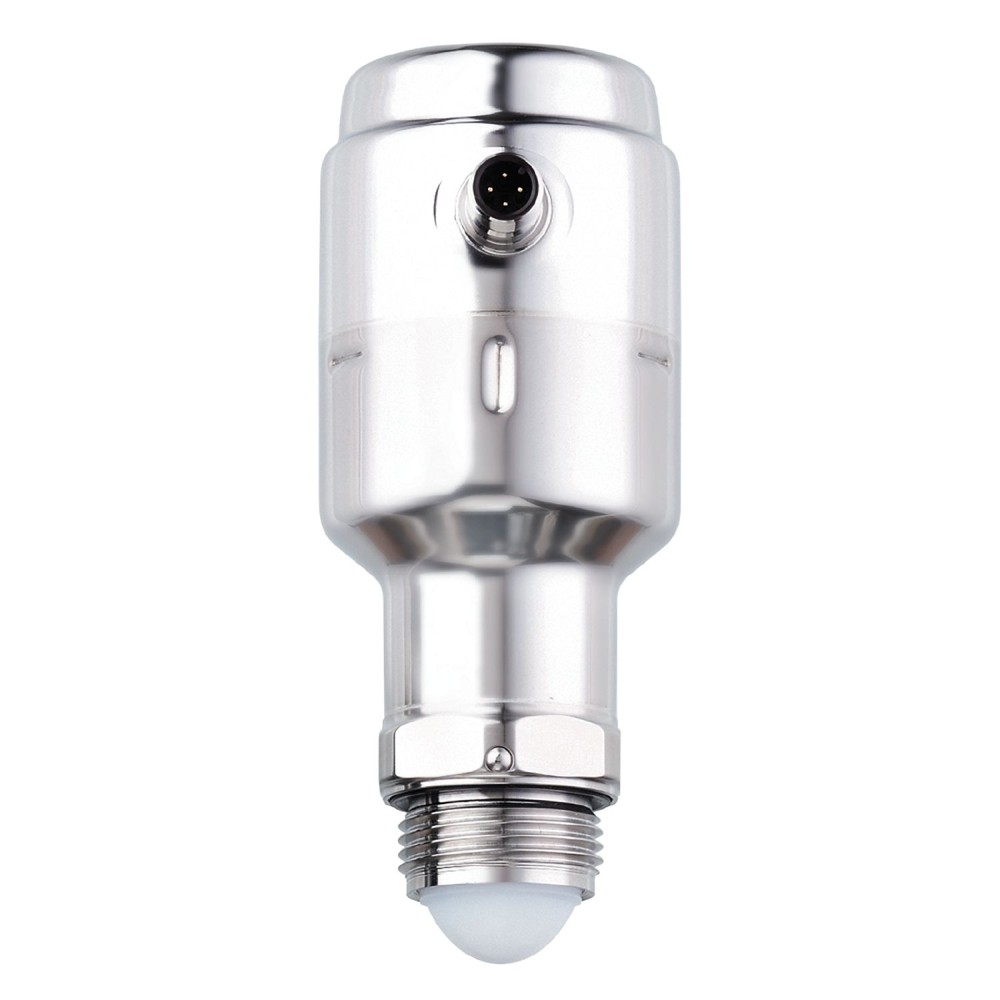

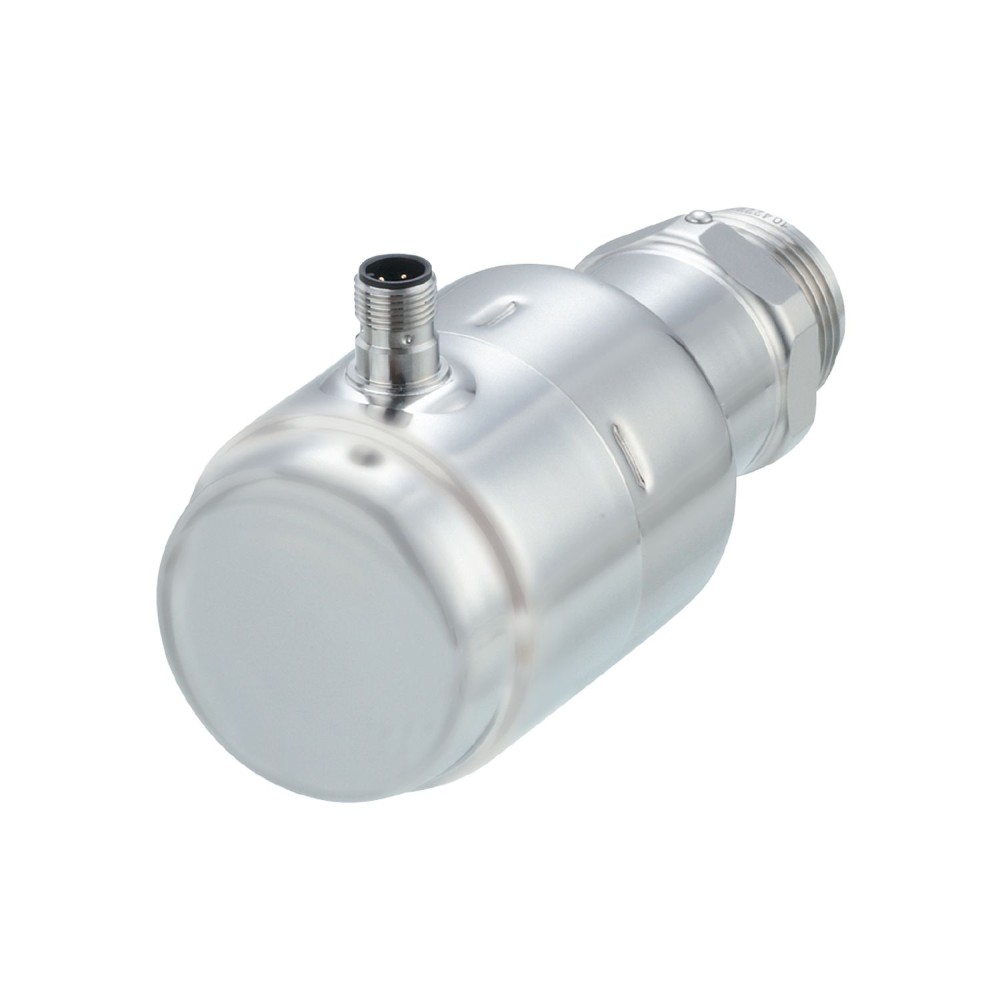

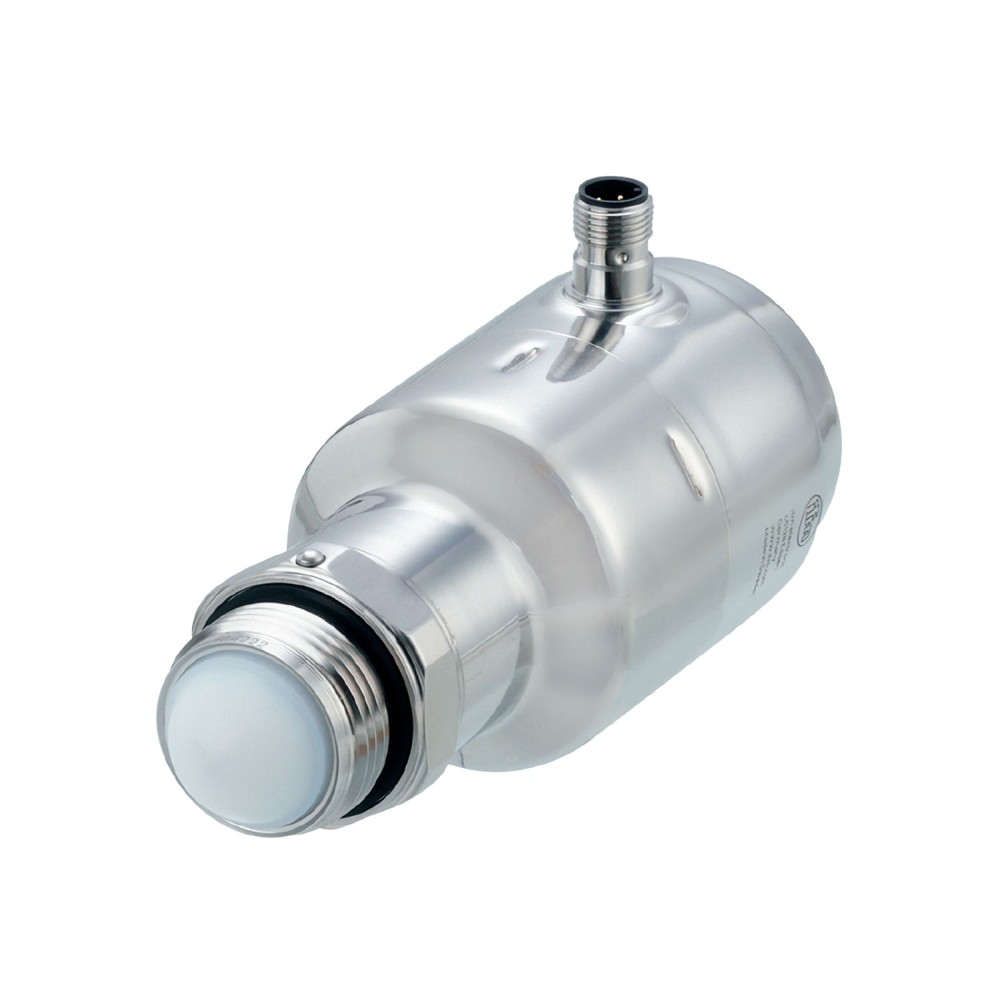

Датчик непрерывного уровня IFM NON-CONTACT LEVEL TRANSMITTER LW2160

Код товара: 195123

IFM Производитель

Под заказ

Быстрый заказ

Характеристики

Все характеристики

IFMLW2160 дополнительные характеристики

Описание

Радар 80 ГГц обеспечивает измерение уровня с точностью до миллиметра до 10 метров. Бесконтактный принцип измерения: отсутствие сбоев из-за отложений или износа. Возможность измерения напрямую или через неметаллические стенки. Простая установка и эксплуатация без технического обслуживания.

Характеристики Датчик непрерывного уровня IFM NON-CONTACT LEVEL TRANSMITTER LW2160

Основные характеристики

Аналоговые данные процесса	1
Аналоговый токовый выход [мА]	4...20, инвертируемый, (масштабируемый)
Вес[г]	721.3
Время задержки включения [с]	<, 15
Время отклика[мс]	330
Выходная функция	нормально открытый / нормально закрытый, (параметризуемый)
Выходной сигнал	коммутационный сигнал, аналоговый сигнал, IO-Link
Двоичные данные процесса	2
Диапазон измерения[м]	10, (см. диаграмму:)
Диэлектрическая проницаемость среды	≥ 2
Защита	IP 68, IP 69К
Защита от короткого замыкания	да
Защита от обратной полярности	да
Защита от перегрузки	да
Интерфейс связи	IO-Link
Класс защиты	III
Количество аналоговых выходов	1
Количество в упаковке	1 шт.
Количество входов и выходов	Количество цифровых выходов: 1, Количество аналоговых выходов: 1
Количество цифровых выходов	1, (2 параметризуемых)
Макс. нагрузка [Ом]	43,5 * (Ub – 18) + 600 Ω
Макс. падение напряжения на коммутируемом выходе DC[В]	2.5
Максимальная скорость изменения уровня[мм/с]	200
Материалы	нержавеющая сталь (316L/1.4404), полиамид, фторкаучук, фторкаучук
Материалы (смачиваемые части)	PTFE, EPDM, FVMQ при использовании без адаптера Aseptoflex Vario
Мин. время цикла процесса [мс]	6
Номинальное давление [бар]	8
Нулевой сигнал (ток)[мА]	3.8
Общее количество выходов	2
Одобрение радио для	Малайзия, Индия, Филиппины
Поддерживаемые идентификаторы устройств	Тип операцииDeviceIDdefault1611
Полный сигнал (ток)[мА]	20.5
Постоянный номинальный ток коммутационного выхода DC[мА]	50
Потребляемый ток [мА]	<, 80
Примечание о температуре окружающей среды	см. диаграмму:
Примечание по номинальному давлению	0 бар при средней температуре &, lt, - 20 С
Примечания	Для первоначальной настройки требуется ведущее устройство IO-Link и программное обеспечение для настройки параметров (например, Moneo или LR DEVICE). При высоких температурах процесса: решающее значение имеет температура в месте присоединения к процессу. Фактическая температура среды может быть выше. Используйте только в соответствии с требованиями FDA (Управления по санитарному надзору за качеством пищевых продуктов и медикаментов США).
Принцип измерения	FMCW (технология 80 ГГц), диапазон частот 76–77 ГГц
Профили	Интеллектуальный датчик - SSP 3.1, измерительный датчик, общий - I&, amp, D, функция идентификации и диагностики, несколько сигналов переключения
Рабочее напряжение[В]	18...30 DC
Разрешение[мм]	1
Расстояние блокировки [мм]	0...400, (в зависимости от условий эксплуатации: см. диаграмму:)
Ревизия IO-Link	1.1
режим SIO	да
Рекомендуемые медиа	вода, водные среды
Связь	Разъём: 1 x M12, кодировка: A, Контакты: позолоченные
Сопротивление вакууму [мбар]	-1000
Специальная особенность	Позолоченные контакты
стандарт SDCI	IEC 61131-9
Температура окружающей среды[°C]	-40...80
Температура процесса[°C]	-40...150, (см. диаграмму и примечание под примечаниями)
Температура хранения[°C]	-40...90
Температурный дрейф на 10 К	± 1 мм
Технологическое соединение	G 1 Асептофлекс Варио
Тип защиты от короткого замыкания	импульсный
Тип трансмиссии	COM2 (38,4 кБод)
Точность	± 2 мм
Требуемый тип главного порта	А
Ударопрочность	DIN EN 60068-2-2750 g (11 ms) / 20 g (6 ms)
Устойчивость к вибрации	IEC 61298-32 g (10...1000 Hz)
Характеристики поверхности Ra/Rz смачиваемых деталей	Ra <, 0.76 µm
Частота дискретизации [Гц]	>, 3
Электрическое проектирование	ПНП/НПН
ЭМС	DIN EN 61326-1, группа 1: класс A (IO-Link активен), B (IO-Link не активен, с аналоговыми и коммутационными выходами)
