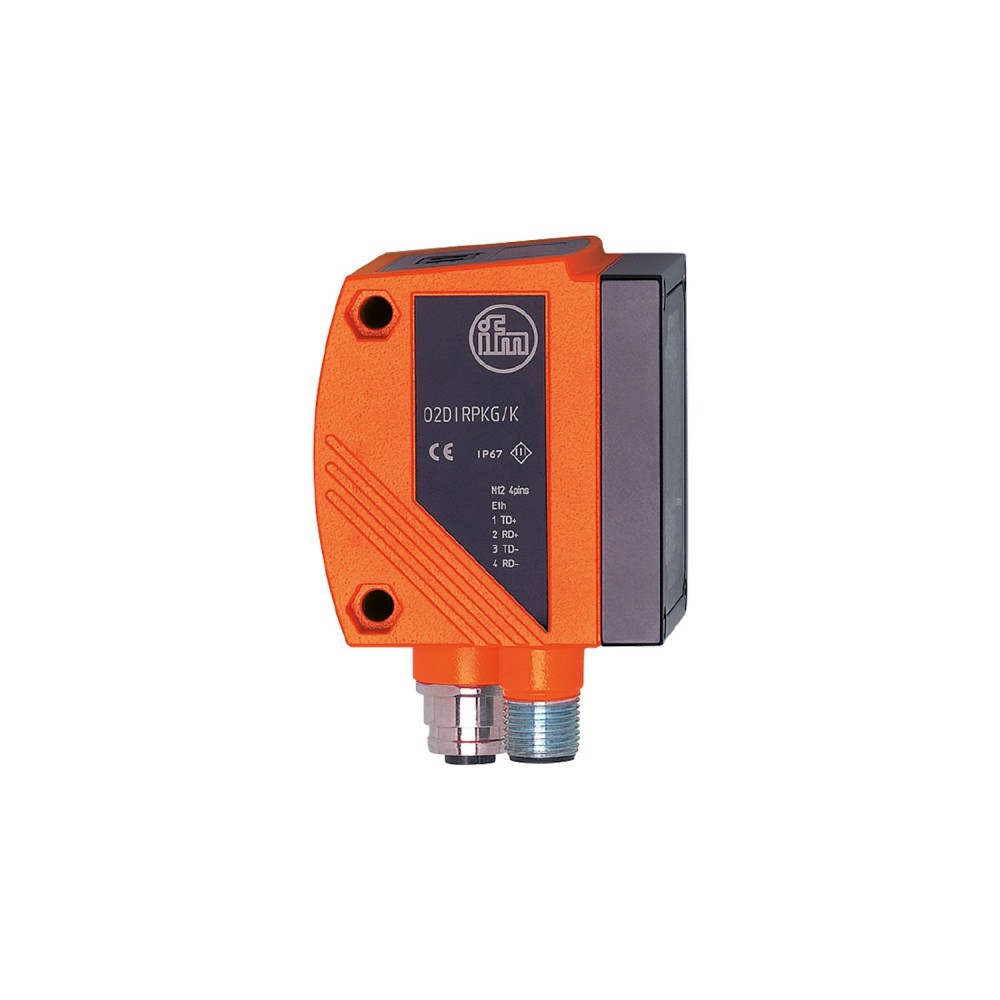

Датчик IFM O2D220 (артикул O2DIRPKG/K) предназначен для автономного технического зрения и используется для контроля наличия, положения, комплектности и качества объектов в промышленных процессах. Устройство осуществляет распознавание и проверку контуров объекта вне зависимости от его ориентации. Датчик представляет собой автономное решение со встроенной инфракрасной подсветкой.

Ключевые технические параметры

При выборе данной модели следует учитывать следующие критически важные характеристики:

• Разрешение изображения (640 x 480 px):Стандартное VGA-разрешение, обеспечивающее достаточную детализацию для большинства задач по распознаванию контуров, контролю комплектности и позиционированию на средних рабочих расстояниях.
• Интерфейс связи (Ethernet TCP/IP, EtherNet/IP):Наличие высокопроизводительного интерфейса Ethernet позволяет передавать данные с высокой скоростью и обеспечивает прямую интеграцию в промышленные сети с использованием стандартного протокола EtherNet/IP.
• Количество дискретных входов/выходов (2/5):Устройство оснащено двумя цифровыми входами (PNP, конфигурируемыми) и пятью цифровыми выходами (PNP, конфигурируемыми). Такое количество I/O обеспечивает гибкое управление триггером, быструю передачу результатов контроля и возможность прямого подключения к внешним исполнительным механизмам.
• Тип света и сенсор (Инфракрасный 850 нм, КМОП ч/б):Применение инфракрасного света с длиной волны 850 нм и черно-белого КМОП-сенсора гарантирует стабильную работу и получение высококонтрастного изображения, минимизируя влияние фонового видимого освещения и повышая надежность контроля.

Преимущества и назначение

Оптический датчик O2D220 предназначен для решения задач, требующих высокой степени автоматизации контроля на производственных линиях.

• Автономность:Встроенная подсветка (инфракрасный свет) и вычислительный блок позволяют использовать датчик как самостоятельное устройство для распознавания объектов без необходимости подключения внешнего освещения или дополнительного ПК для обработки изображений.
• Интеграция:Поддержка промышленного протокола EtherNet/IP и возможность настройки IP-адреса облегчает быструю интеграцию устройства в существующие системы автоматизации, включая ПЛК и SCADA.
• Защита корпуса:Степень защиты IP 67 обеспечивает надежную эксплуатацию в условиях промышленной среды, включая запыленность и кратковременное погружение в воду.

Номинальное рабочее напряжение составляет 24 В постоянного тока (DC). Максимальная частота считывания достигает 20 Гц.
