Датчик наклона IFM INC-M2M090ABIAKG/US JN2201

Код товара: 195018

IFM Производитель

49 627 ₽

Быстрый заказ

Характеристики

Код производителяJN2201

Все характеристики

IFM JN2201 дополнительные характеристики

Описание

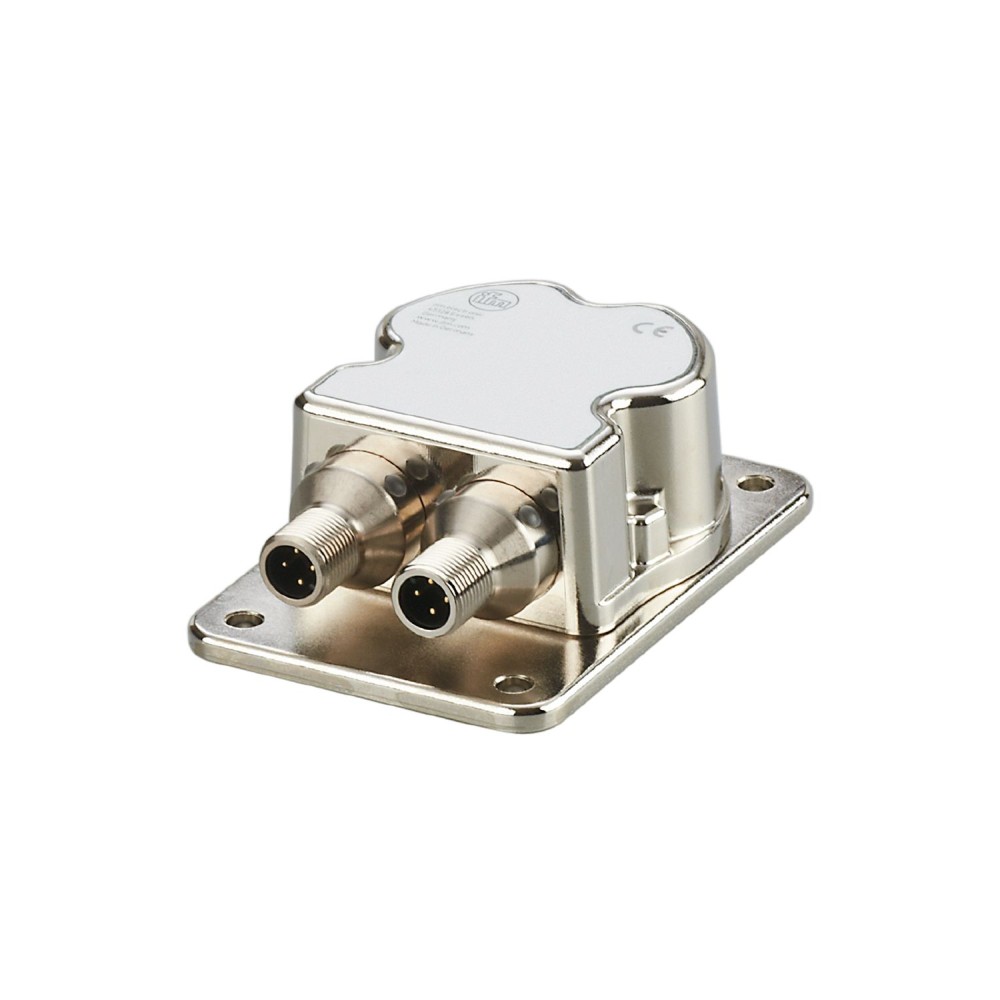

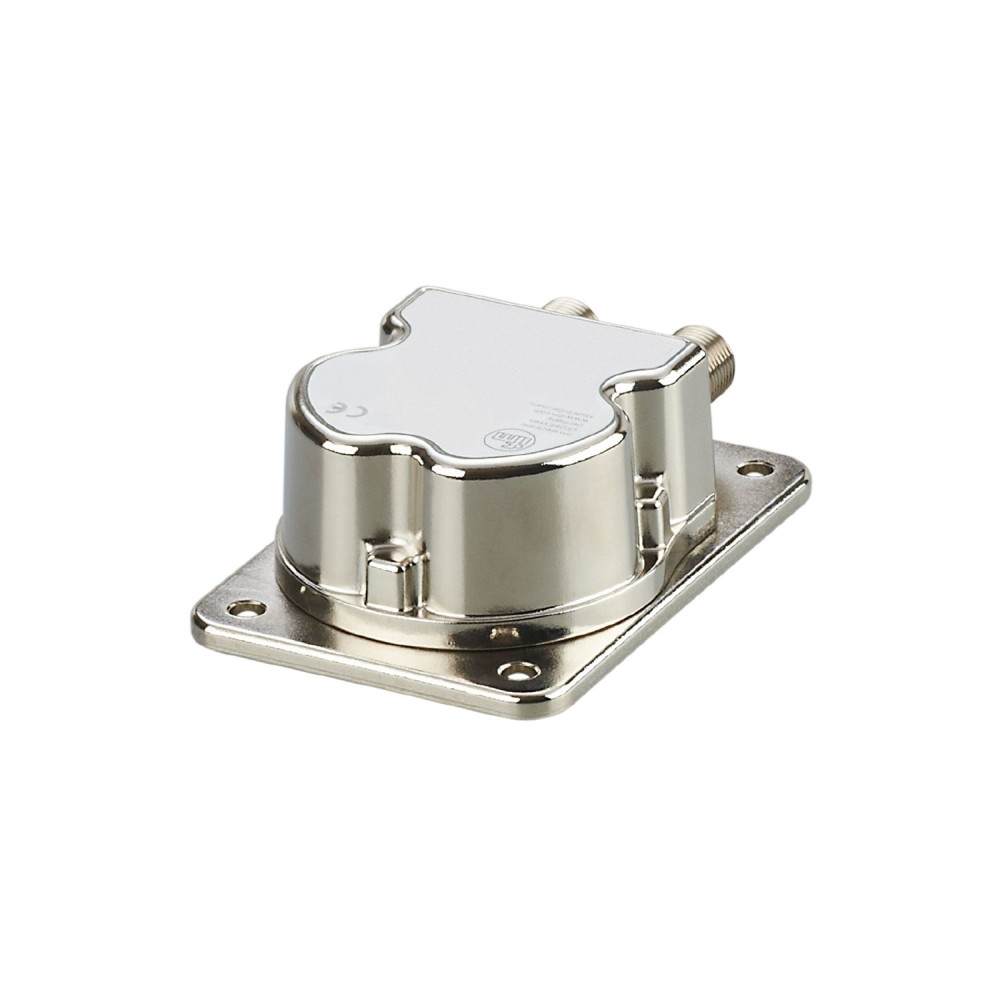

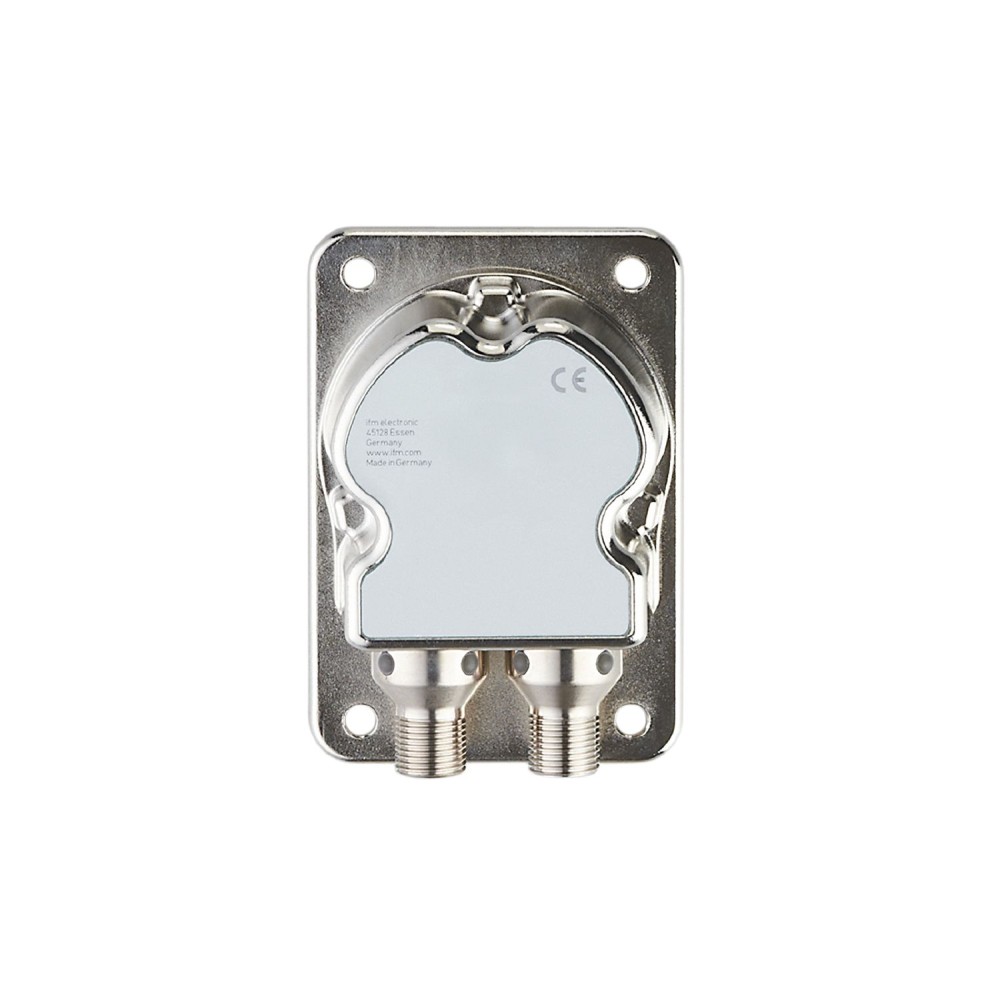

Датчик наклона IFM INC-M2M090ABIAKG/US JN2201

Датчик наклона IFM INC-M2M090ABIAKG/US JN2201 представляет собой устройство для точного измерения углов наклона, предназначенное для использования в промышленных условиях. Модель обеспечивает высокую точность и надёжность при работе в широком диапазоне температур и в агрессивных средах.

Ключевые характеристики

Измерение по двум осям и угловой диапазон:Датчик обеспечивает измерение углов наклона по осям X и Y в диапазоне ±45°. Это позволяет контролировать пространственное положение объекта в двух плоскостях, что важно для задач выравнивания и позиционирования в автоматизированных системах.

Высокая точность, разрешение и повторяемость:Точность измерений составляет ≤ ± 0, 01°, разрешение — 0, 01°, а повторяемость — ≤ ± 0, 01°. Эти параметры обеспечивают прецизионное определение угла наклона, что критично для приложений, требующих высокой стабильности и минимальной погрешности.

Многообразие выходных сигналов и интерфейс IO-Link:Датчик оснащен двумя программируемыми коммутационными выходами, двумя масштабируемыми аналоговыми выходами (токовый 4... 20 мА и по напряжению 2... 10 В) и интерфейсом IO-Link. Такое сочетание обеспечивает гибкость интеграции в различные системы управления и сбора данных, а IO-Link упрощает параметризацию и диагностику устройства.

Высокая степень защиты:Корпус датчика имеет степени защиты IP65, IP67, IP68 и IP69K. Это гарантирует надёжную работу устройства в условиях воздействия пыли, влаги, воды под давлением и при высокотемпературной мойке, что важно для эксплуатации в жестких промышленных условиях.

Широкий диапазон рабочих температур:Диапазон рабочих температур составляет от -40 до 85 °C. Это позволяет эксплуатировать датчик в экстремальных климатических условиях, как при низких, так и при высоких температурах, обеспечивая стабильность работы.

Преимущества

Универсальность применения благодаря двухкоординатному измерению и широкому угловому диапазону.
Надежность и долговечность в сложных промышленных условиях за счет высокой степени защиты и температурной стойкости.
Гибкость интеграции и удобство настройки благодаря наличию различных типов выходов и интерфейса IO-Link.

Характеристики Датчик наклона IFM INC-M2M090ABIAKG/US JN2201

Основные характеристики

MTTF[лет]	176
Аналоговые данные процесса	2
Аналоговый выход	2...10, (в случае неисправности: 1 В) В
Вес	451
Влажное тепло	DIN EN 60068-2-3055 °C циклическая верхняя температура / 95 % отн. влажн. 2 цикла по 24 ч
Время задержки включения [с]	300, (время прогрева, Макс. время инициализации: 1000 мс)
Выходная функция	нормально открытый / нормально закрытый, (программируемый)
Выходной сигнал	аналоговый сигнал, коммутационный сигнал
Габариты	90 x 62 x 33.2
Гистерезис	≤ ± 0,05 °
Замечания	устройство соответствует категории перенапряжения II
Защита	IP 65, IP 67, IP 68, IP 69K
Защита от короткого замыкания	да
Защита от обратной полярности	да
Защита от перегрузки	да
Интерфейс связи	IO-Link
Испытание в солевом тумане	DIN EN 60068-2-52, уровень жесткости 5 (автомобиль)
Класс защиты	III
Количество аналоговых выходов	2
Количество в упаковке	1 шт.
Количество входов и выходов	Количество цифровых выходов: 2, Количество аналоговых выходов: 2
Количество осей измерения	2
Количество цифровых выходов	2
Макс. нагрузка [Ом]	220, (220 (9,2…15 V) / 500 (15…30 V))
Макс. падение напряжения на коммутируемом выходе DC[В]	2.5
Макс. потребляемый ток [мА]	380, (9,2 V DC, -40 °C)
Материалы	корпус: литой под давлением цинковый никелированный
Мин. время цикла процесса [мс]	5
Мин. сопротивление нагрузки [Ом]	1000, (10000 (12...13,5 V) / 1000 (13,5...30 V))
Общее количество выходов	4
Отображать	работа1 x светодиод, зеленый точка переключения1 x светодиод, желтый
Параметры настройки параметров	угол (X/Y), гистерезис/окно, точки переключения, логика переключения, индикация неисправностей, самотестирование, выход тока/напряжения
Повторяемость[°]	≤ ± 0,01
Поддерживаемые идентификаторы устройств	Тип операцииDeviceIDdefault417
Положение установки	горизонтальный
Поставляемые товары	Защитный чехол
Постоянный номинальный ток коммутационного выхода DC[мА]	125, (125 mA (85° C), 200 mA (60° C), 250 mA (40° C))
Потребляемый ток [мА]	100, (24 V DC, 25 °C)
Предельная частота [Гц]	0,5...10, (параметризуется)
Принцип действия	статический
Принцип измерения	МЭМС емкостный
Профили	Интеллектуальный датчик - SSP 0. Функция универсального профилированного датчика. Функция идентификации устройства. Функция обработки переменных данных. Функция диагностики устройства.
Рабочее напряжение[В]	9.2...30 DC, (voltage output: 12...30 DC, IO-Link: 18...30 DC)
Разрешение[°]	0.01
Ревизия IOLink	1.1
режим SIO	да
стандарт SDCI	IEC 61131-9 CDV
Стандартный	Соответствует ECE R 10, ред. 5, ISO 7637-3: 2007-07
Температура окружающей среды[°C]	-40...85
Температура хранения[°C]	-40...85
Температурный коэффициент[1/К]	≤ ± 0,0008 °
Тип трансмиссии	COM2 (38,4 кБод)
Точность аналогового выхода[%]	≤ 1
Точность[°]	≤ ± 0,01, (absolute)
Требуемый тип главного порта	А
Угловой диапазон[°]	± 45
Ударопрочность	DIN EN 60068-2-27100 g 1 ms / 10000 impacts per axis (X/Y)DIN EN 60068-2-2930 g 6 ms / 24000 shock (bump)
Устойчивость к вибрации	DIN EN 60068-2-6410...2000 Гц Тест VII / случайный, место установки кузов автомобиля DIN EN 60068-2-610...500 Гц / 10 г 10 циклов/ось, синус
Электрическое проектирование	ПНП/НПН
ЭМС	DIN EN 61000-4-2 ESD4 кВ CD / 8 кВ ADDIN EN 61000-4-3 HF излучаемый 10 В/м DIN EN 61000-4-4 Burst2 кVDIN EN 61000-4-6 HF проводимый 10 VDIN EN 55022 класс B / CISPR 16-2-330 - 1000 МГц CISPR 25 ECE R 1030 - 1000 МГц узкополосный и широкополосный ISO 11452-2 ECE R 1020 - 2000 МГц / 30 В/м ISO 7637-2 ECE R 10 импульс 1, 2a, 2b, 3a, 3b, 4, а также излучение импульсов во время работы, включения, выключения ISO 7637-3- 80 В импульс a / + 80 V импульс б
