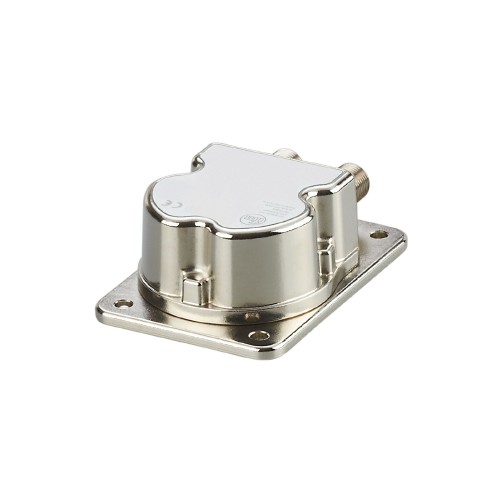

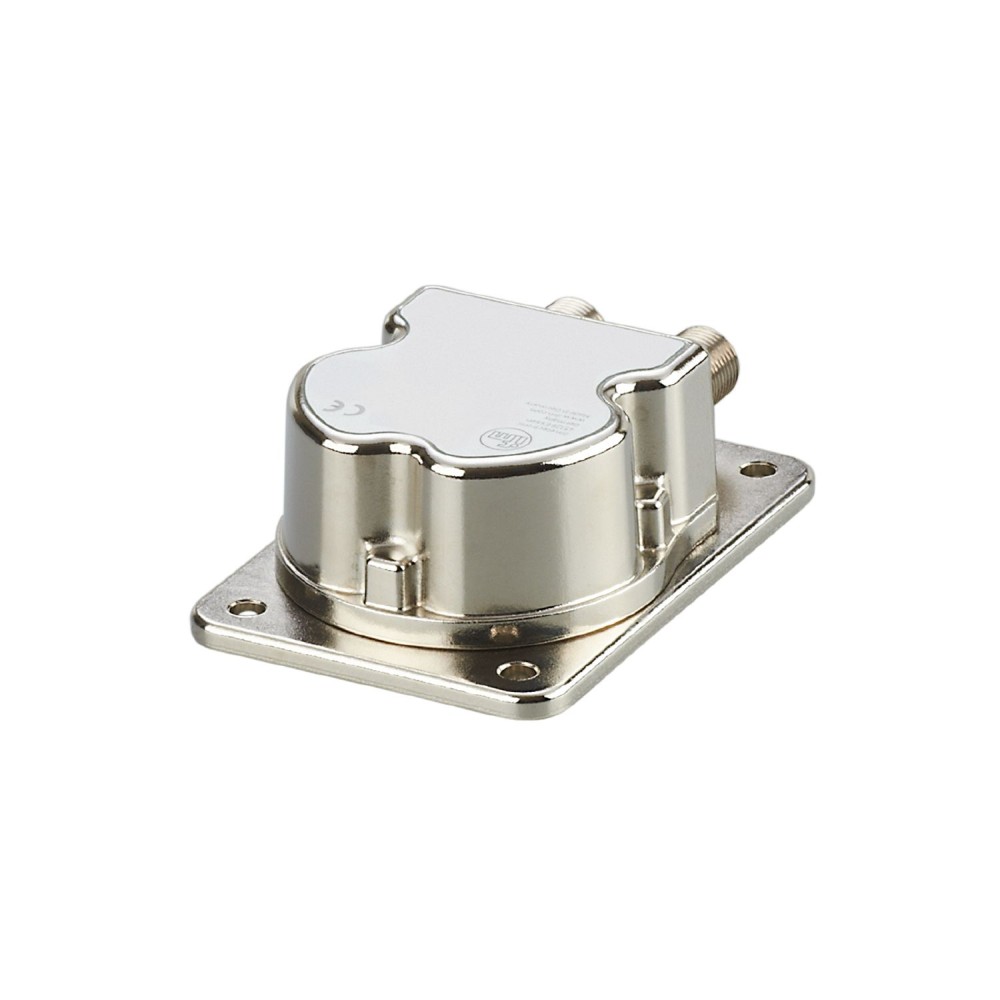

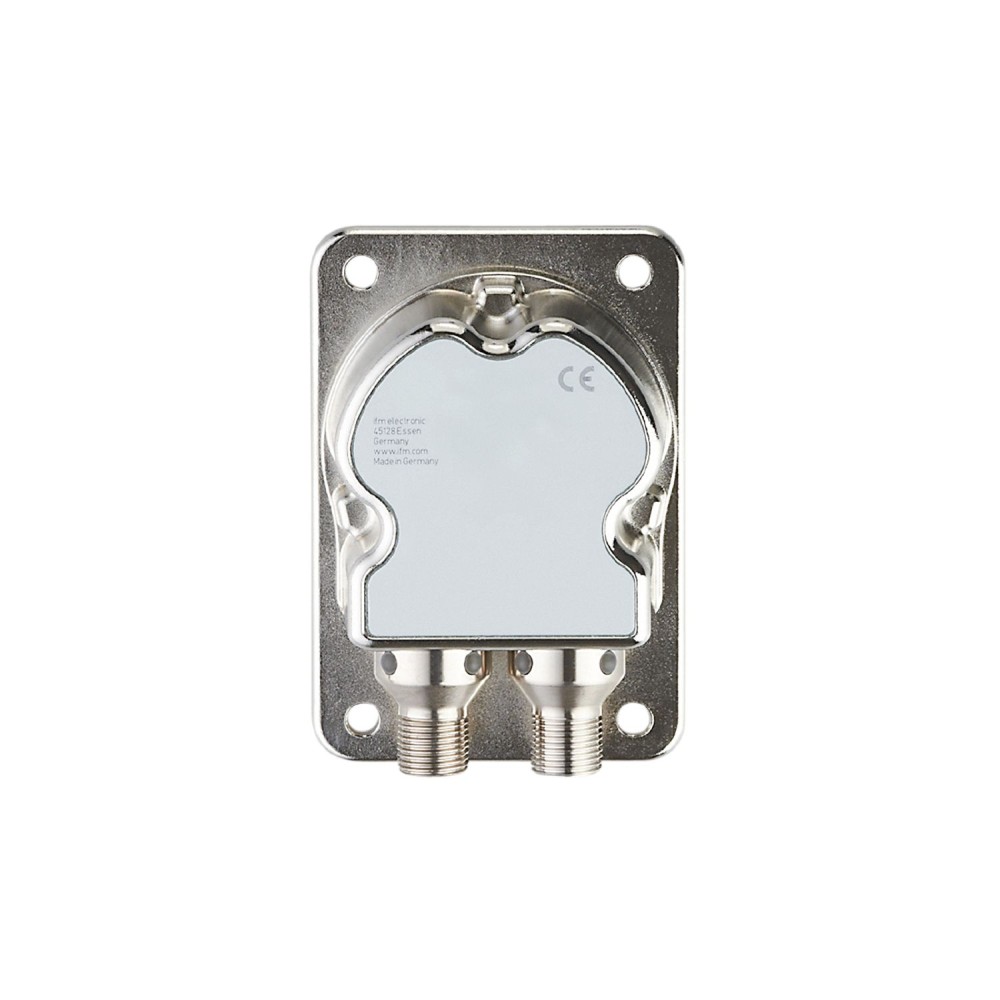

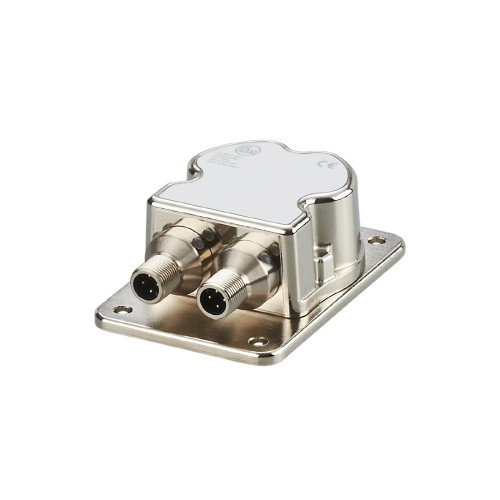

Датчик наклона IFM INC-M2M360ABIAKG/US JN2200

Код товара: 195017

IFM Производитель

44 654 ₽

Быстрый заказ

* Цена указана за базовую модель

Характеристики

Все характеристики

IFM JN2200 дополнительные характеристики

Описание

Точное измерение углов наклона по осям X и Y, Высокая точность измерений во всем диапазоне углов по двум осям, Два программируемых коммутационных выходов, два масштабируемых аналоговых выходы и IO-Link, Компактный и прочный корпус, Высокая степень защиты для требований жестких промышленных условий

Характеристики Датчик наклона IFM INC-M2M360ABIAKG/US JN2200

Основные характеристики

MTTF[лет]	176
Аналоговые данные процесса	2
Аналоговый выход напряжения[В]	2...10, (в случае неисправности: 1 В)
Аналоговый токовый выход [мА]	4...20, (в случае неисправности: 2 мА)
Вес[г]	410
Влажное тепло	DIN EN 60068-2-3055 °C циклическая верхняя температура / 95 % отн. влажн. 2 цикла по 24 ч
Время задержки включения [с]	300, (время прогрева, Макс. время инициализации: 1000 мс)
Выходная функция	нормально открытый / нормально закрытый, (программируемый)
Выходной сигнал	аналоговый сигнал, коммутационный сигнал
Гистерезис[°]	≤ ± 0,05
Двоичные данные процесса	2
Диапазон измерения вибрации[g]	16, (± 2, ± 4, ±8 г параметризуется)
Диапазон измерения вибрации[мм/с]	3200
Диапазон частот [Гц]	0.1...400
Замечания	устройство соответствует категории перенапряжения II
Защита	IP 65, IP 67, IP 68, IP 69K
Защита от короткого замыкания	да
Защита от обратной полярности	да
Защита от перегрузки	да
Интерфейс связи	IO-Link
Испытание в солевом тумане	DIN EN 60068-2-52, уровень жесткости 5 (автомобиль)
Класс защиты	III
Количество аналоговых выходов	2
Количество в упаковке	1 шт.
Количество входов и выходов	Количество цифровых выходов: 2, Количество аналоговых выходов: 2
Количество осей измерения	Параметризуемые X/Y/Z
Количество цифровых выходов	2
Макс. нагрузка [Ом]	220, (220 (9,2…15 V) / 500 (15…30 V))
Макс. падение напряжения на коммутируемом выходе DC[В]	2.5
Макс. потребляемый ток [мА]	330, (9,2 V DC, -40 °C)
Материалы	корпус: литой под давлением цинковый никелированный
Мин. время цикла процесса [мс]	5
Мин. сопротивление нагрузки [Ом]	1000, (10000 (12...13,5 V) / 1000 (13,5...30 V))
Общее количество выходов	4
Отображать	работа1 x светодиод, зеленый точка переключения1 x светодиод, желтый
Параметры настройки параметров	угол (X/Y) / вибрация (Veff / aPeak), гистерезис / окно, точки переключения, логика переключения, индикация неисправностей, самодиагностика, выход тока/напряжения
Повторяемость[°]	≤ ± 0,1
Поддерживаемые идентификаторы устройств	Тип операцииDeviceIDdefault416
Положение установки	горизонтальный
Поставляемые товары	Защитный чехол
Постоянный номинальный ток коммутационного выхода DC[мА]	125, (125 mA (85° C), 200 mA (60° C), 250 mA (40° C))
Потребляемый ток [мА]	90, (24 V DC, 25 °C)
Предельная частота [Гц]	0,5...10, (параметризуется)
Приложение	Высокоточное измерение наклона по 2 осям для мобильных и промышленных применений
Принцип действия	статический
Принцип измерения	МЭМС емкостный
Профили	Интеллектуальный датчик - SSP 0. Функция универсального профилированного датчика. Функция идентификации устройства. Функция обработки переменных данных. Функция диагностики устройства.
Рабочее напряжение[В]	9.2...30 DC, (voltage output: 12...30 DC, IO-Link: 18...30 DC)
Размеры[мм]	90 x 62 x 33.2
Разрешение[°]	0.05
Ревизия IO-Link	1.1
режим SIO	да
стандарт SDCI	IEC 61131-9 CDV
Стандартный	Соответствует ECE R 10, ред. 5, ISO 7637-3: 2007-07
Температура окружающей среды[°C]	-40...85
Температура хранения[°C]	-40...85
Температурный коэффициент[1/К]	≤ ± 0,02 °
Тип трансмиссии	COM2 (38,4 кБод)
Точность аналогового выхода[%]	≤ 1
Точность[°]	≤ ± 0,5, (абсолютное)
Требуемый тип главного порта	А
Угловой диапазон[°]	± 180
Ударопрочность	DIN EN 60068-2-27100 g 1 ms / 10000 impacts per axis (X/Y)DIN EN 60068-2-2930 g 6 ms / 24000 shock (bump)
Устойчивость к вибрации	DIN EN 60068-2-6410...2000 Гц Тест VII / случайный, место установки кузов автомобиля DIN EN 60068-2-610...500 Гц / 10 г 10 циклов/ось, синус
Электрическое проектирование	ПНП/НПН
ЭМС	DIN EN 61000-4-2 ESD4 кВ CD / 8 кВ ADDIN EN 61000-4-3 HF излучаемый 10 В/м DIN EN 61000-4-4 Burst2 кVDIN EN 61000-4-6 HF проводимый 10 VDIN EN 55022 класс B / CISPR 16-2-330 - 1000 МГц CISPR 25 ECE R 1030 - 1000 МГц узкополосный и широкополосный ISO 11452-2 ECE R 1020 - 2000 МГц / 30 В/м ISO 7637-2 ECE R 10 импульс 1, 2a, 2b, 3a, 3b, 4, а также излучение импульсов во время работы, включения, выключения ISO 7637-3- 80 В импульс a / + 80 V импульс б
