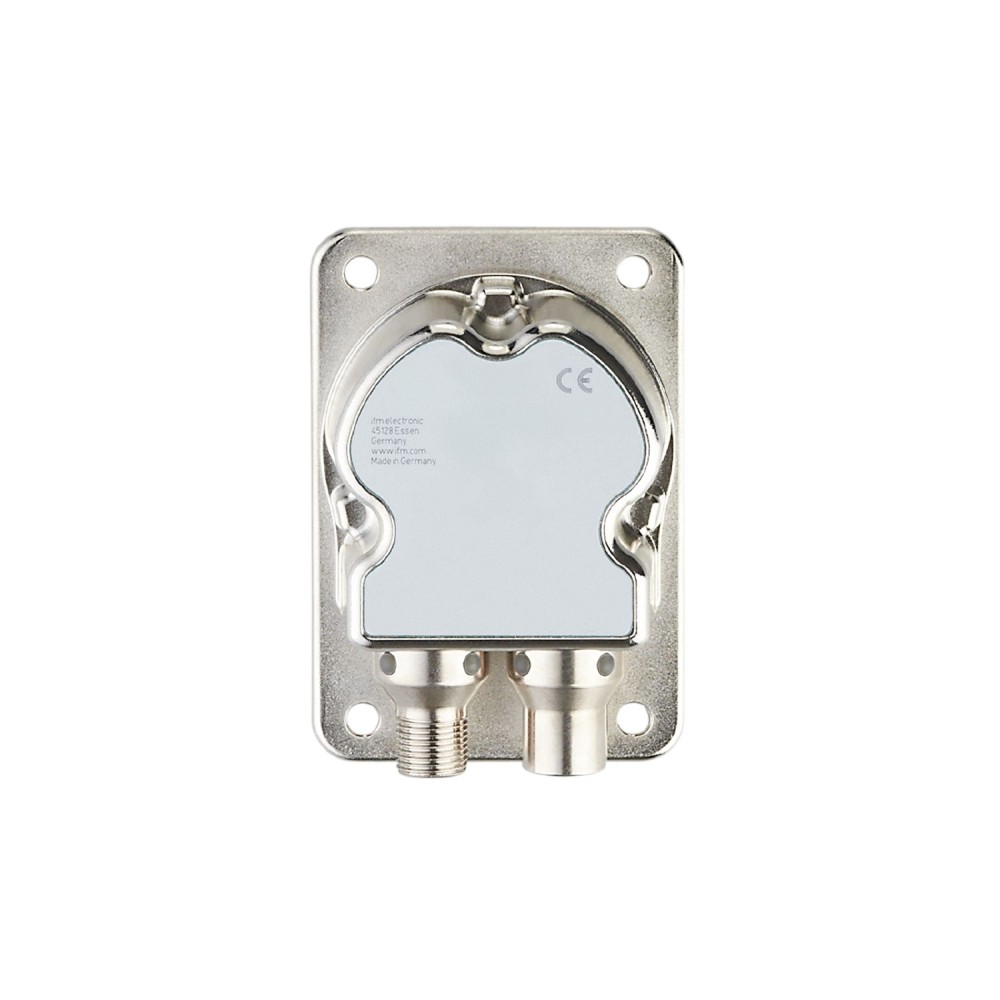

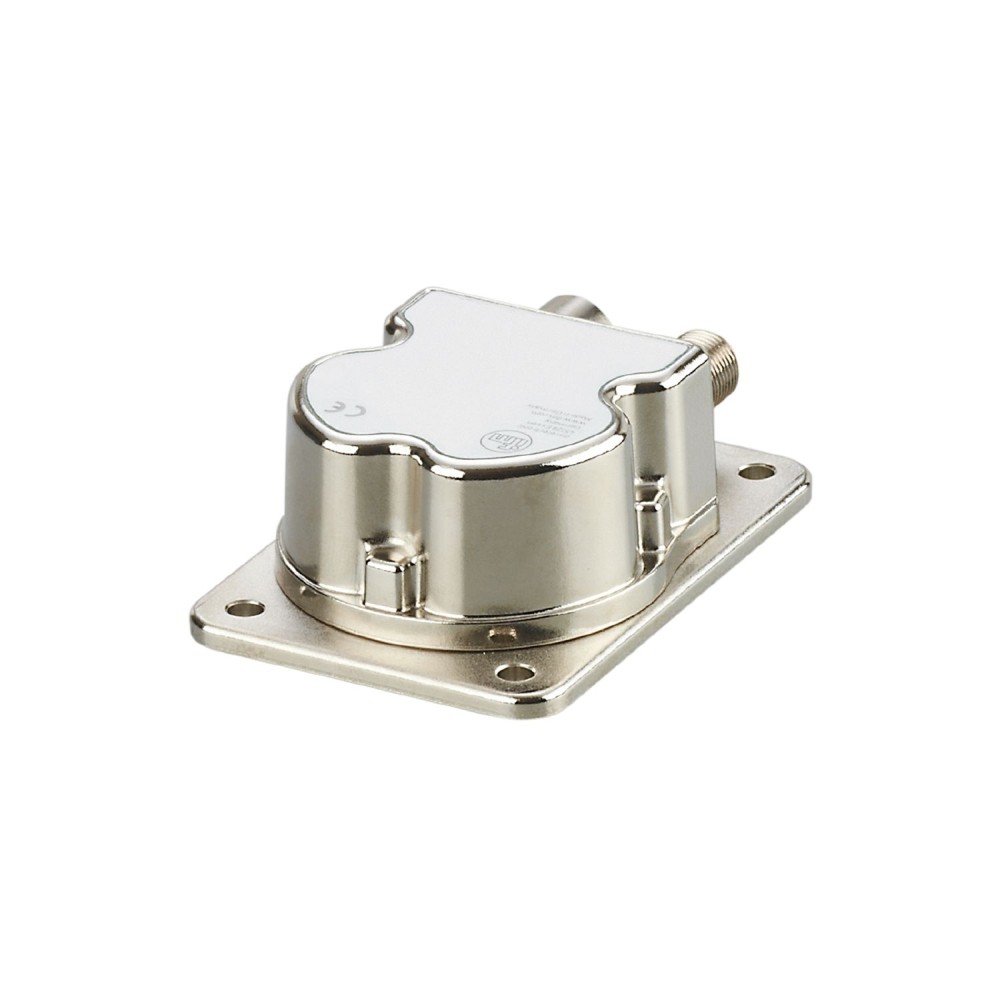

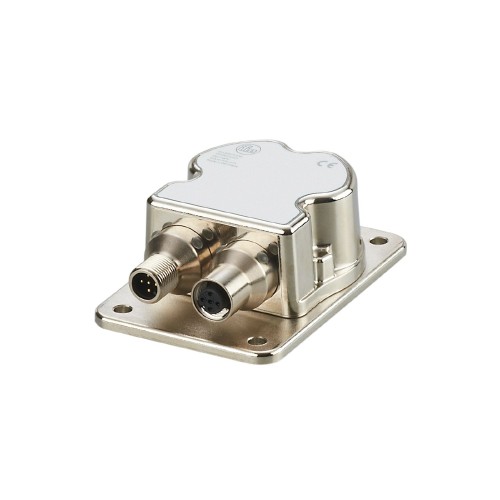

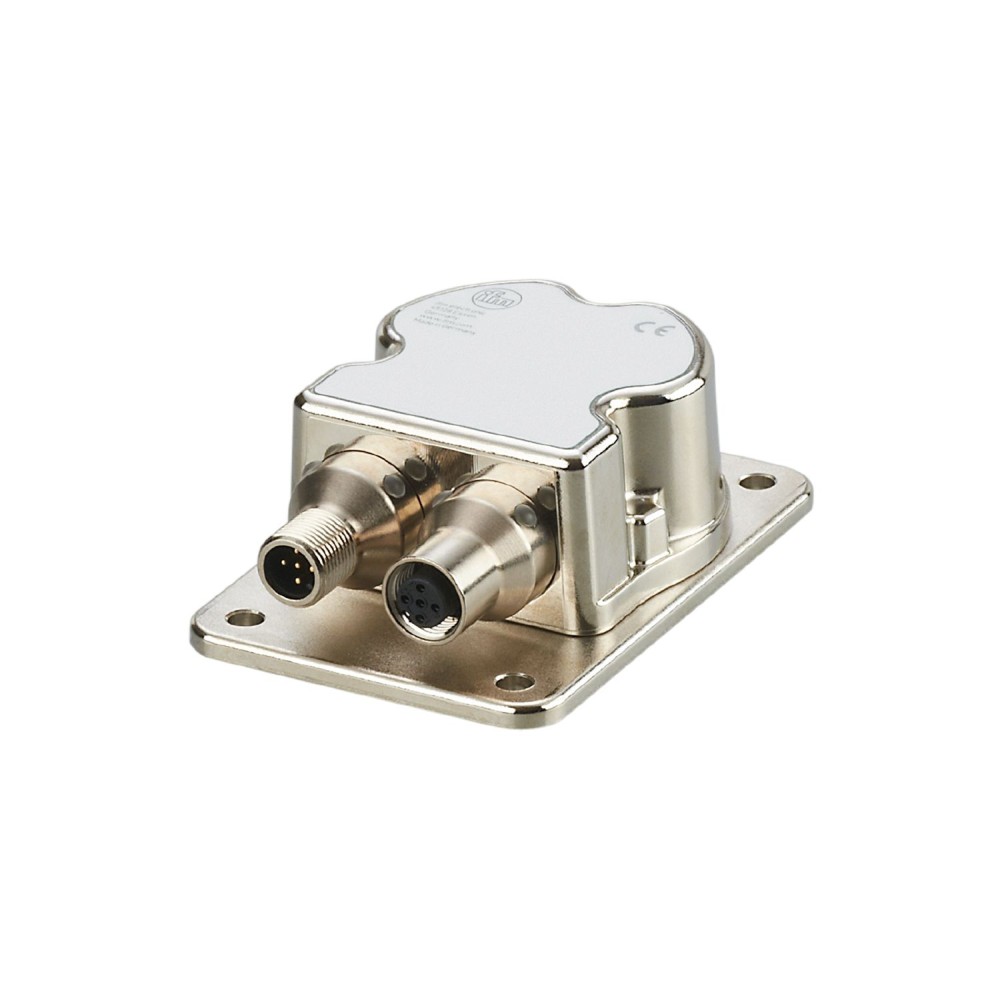

Датчик наклона IFM INC-M2M090C -KG/US JN2101

Код товара: 195016

IFM Производитель

60 755 ₽

Быстрый заказ

* Цена указана за базовую модель

Характеристики

Все характеристики

IFM JN2101 дополнительные характеристики

Описание

Точное измерение углов наклона по осям X и Y, Высокая точность измерений во всем диапазоне углов по двум осям, Регулируемые нулевая точка, направление отсчета и предельная частота, Компактный и прочный корпус, Высокопроизводительный интерфейс CAN для различных задач связи

Характеристики Датчик наклона IFM INC-M2M090C -KG/US JN2101

Основные характеристики

MTTF[лет]	372
Версия	CiA DS301 V4.2.0, DSP-410 V2.0.0, CiA 306 V1.3.0
Вес[г]	415.5
Влажное тепло	DIN EN 60068-2-3055 °C циклическая верхняя температура / 95 % отн. влажн. 2 цикла по 24 ч
Время задержки включения [с]	300, (время прогрева, Макс. время инициализации: 1000 мс)
Гистерезис[°]	≤ ± 0,05
Заводские настройки	Скорость передачи данных: 125 кбит/идентификатор узла: 10
Замечания	устройство соответствует категории перенапряжения II
Защита	IP 65, IP 67, IP 68, IP 69K
Защита от обратной полярности	да
Интерфейс связи	МОЖЕТ
Испытание в солевом тумане	DIN EN 60068-2-52, уровень жесткости 5 (автомобиль)
Класс защиты	III
Количество CAN-интерфейсов	1
Количество в упаковке	1 шт.
Количество осей измерения	2
Макс. потребляемый ток [мА]	405, (9,2 V DC, -40 °C)
Материалы	корпус: литой под давлением цинковый никелированный
Мин. сопротивление изоляции [МОм]	100, (500 V DC)
Оконечный резистор	да, (внутренний, параметризуемый)
Отображать	предварительный режим1 светодиод, зеленыйрабочий режим1 светодиод, зеленый мигающийнеисправность1 светодиод, красный
Повторяемость[°]	≤ ± 0,01
Положение установки	горизонтальный
Поставляемые товары	Защитный чехол: 1
Потребляемый ток [мА]	70, (24 V DC, 25 °C)
Предельная частота [Гц]	0,5...10, (параметризуется)
Приложение	Высокоточное измерение наклона по 2 осям для мобильных приложений
Принцип действия	статический
Принцип измерения	МЭМС емкостный
Протокол	CANopen
Рабочее напряжение[В]	9.2...30 DC
Размеры[мм]	90 x 62 x 33.2
Разрешение[°]	0,01, (параметризуется)
Стандартный	Соответствует ECE R 10, ред. 5, ISO 7637-3: 2007-07
Температура окружающей среды[°C]	-40...85
Температура хранения[°C]	-40...85
Температурный коэффициент[1/К]	≤ ± 0,0008 °
Точность[°]	≤ ± 0,01, (absolute)
Угловой диапазон[°]	-45…45
Ударопрочность	DIN EN 60068-2-27100 g 1 ms / 10000 impacts per axis (X/Y)DIN EN 60068-2-2930 g 6 ms / 24000 shock (bump)
Устойчивость к вибрации	DIN EN 60068-2-6410...2000 Гц Тест VII / случайный, место установки кузов автомобиля DIN EN 60068-2-610...500 Гц / 10 г 10 циклов/ось, синус
ЭМС	DIN EN 61000-4-2 ESD4 кВ CD / 8 кВ ADDIN EN 61000-4-3 HF излучаемый 10 В/м DIN EN 61000-4-4 Burst2 кVDIN EN 61000-4-6 HF проводимый 10 VDIN EN 55022 класс B / CISPR 16-2-330 - 1000 МГц CISPR 25 ECE R 1030 - 1000 МГц узкополосный и широкополосный ISO 11452-2 ECE R 1020 - 2000 МГц / 30 В/м ISO 7637-2 ECE R 10 импульс 1, 2a, 2b, 3a, 3b, 4, а также излучение импульсов во время работы, включения, выключения ISO 7637-3- 80 В импульс a / + 80 V импульс б
