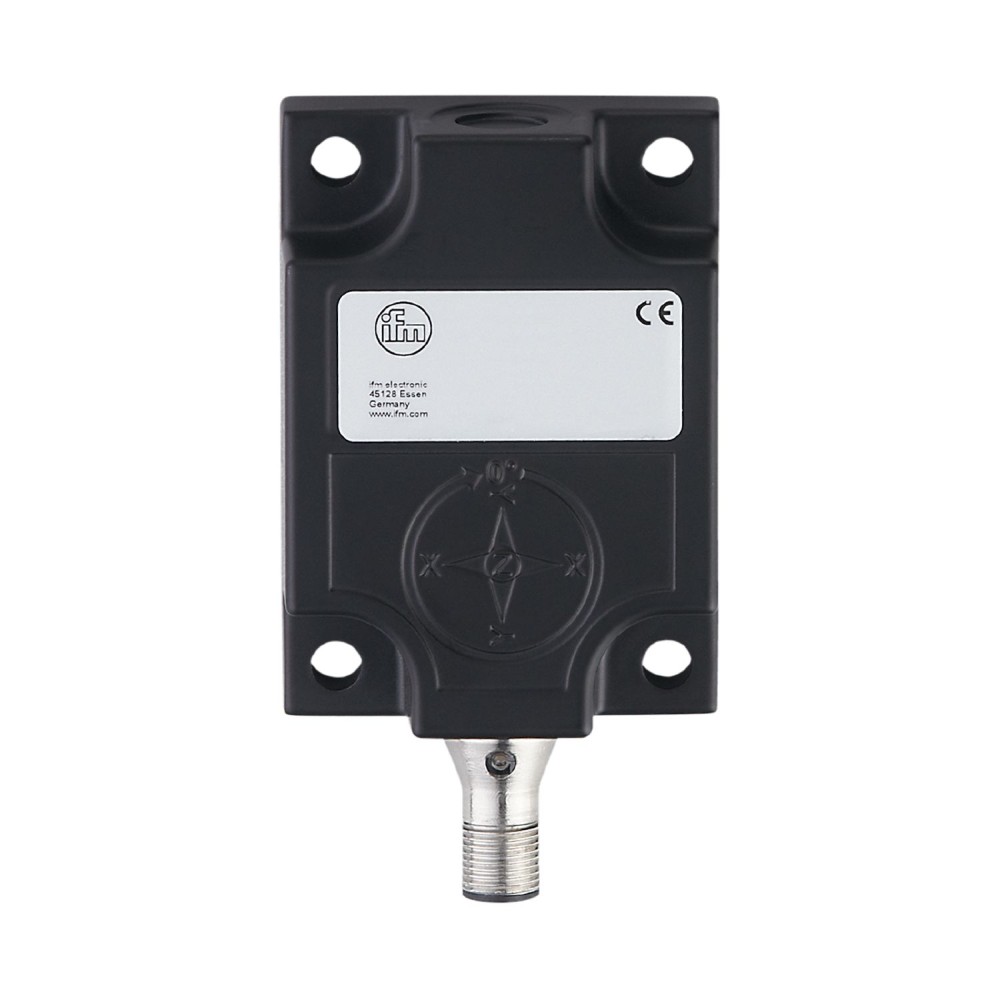

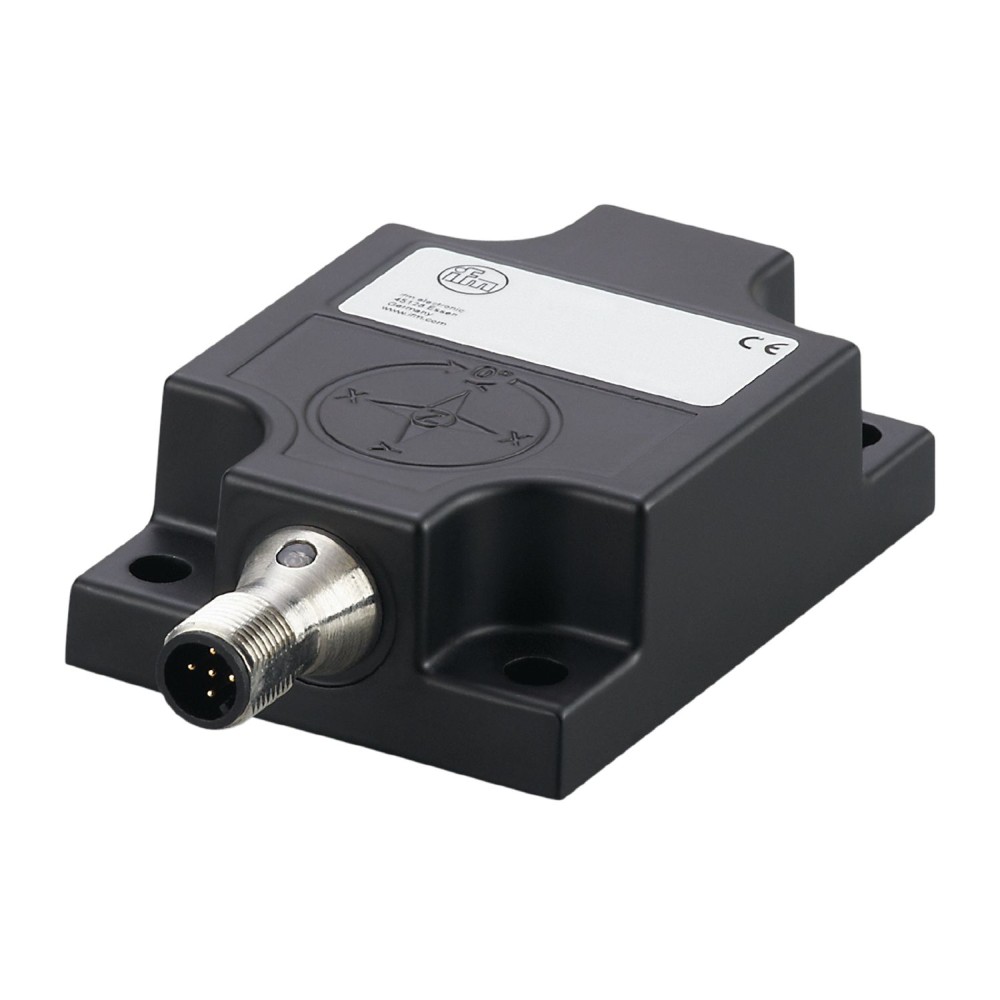

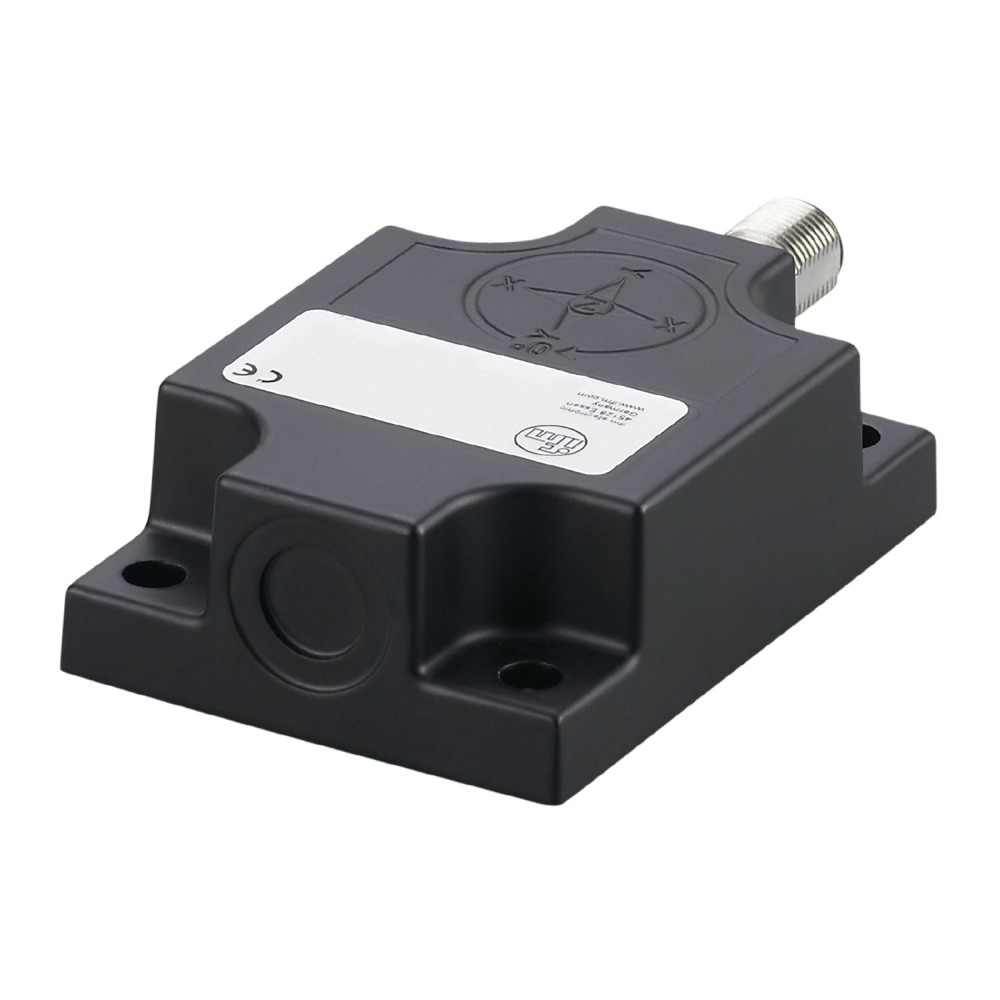

Датчик наклона IFM INC-M1M360C-1-KG/US-V JD1111

Датчик наклона IFM INC-M1M360C-1-KG/US-V JD1111

Датчик наклона IFM INC-M1M360C-1-KG/US-V JD1111 представляет собой высокоточный инерционный измерительный блок (IMU), предназначенный для использования в динамических промышленных системах. Он объединяет функции датчика ускорения и гироскопа, что позволяет компенсировать внешние ускорения и обеспечивать стабильные и точные измерения угла наклона даже при движении объекта.

Основные технические характеристики

Принцип действия и измерения:Датчик функционирует по динамическому принципу, используя емкостную МЭМС-технологию, которая сочетает акселерометр и гироскоп. Это обеспечивает высокую точность измерений в условиях вибрации и динамических нагрузок, что критично для подвижных объектов и транспортных средств.

Диапазоны измерения:Устройство способно измерять углы в полном диапазоне 0... 360°. Дополнительно предусмотрены диапазоны измерения скорости рыскания транспортного средства до ± 500 °/с и ускорения до ± 4 g, что расширяет его применимость для мониторинга движения и ориентации.

Метрологические параметры:Точность измерения составляет ± 0, 3°, разрешение — 0, 01° (параметризуемое), а повторяемость — ± 0, 05°. Гистерезис не превышает ± 0, 05°, что гарантирует стабильность показаний при изменении направления наклона.

Интерфейс и протокол связи:Датчик оснащен одним CAN-интерфейсом и поддерживает протокол CANopen (версия CiA DS301 V4. 2. 0; DSP-410 V2. 0. 0; CiA 306 V1. 3. 0), обеспечивая стандартную и надежную интеграцию в промышленные сети управления.

Защита и условия эксплуатации:Корпус датчика выполнен из литого под давлением алюминия и обладает высокой степенью защиты IP 67, IP 68 и IP 69K, что делает его устойчивым к пыли, влаге и позволяет работать под высоким давлением воды. Диапазон рабочих температур от -40 до 85 °C обеспечивает надежность в суровых промышленных условиях.

Преимущества

• Высокая точность в динамике:Совмещение датчика ускорения и гироскопа позволяет компенсировать внешние ускорения, обеспечивая точные измерения наклона даже при активном движении объекта.
• Широкие диапазоны измерения:Полный угловой диапазон 0... 360° в сочетании с возможностью измерения скорости рыскания и ускорения делает датчик универсальным решением для различных задач контроля положения.
• Надежность в агрессивной среде:Высокие степени защиты IP 67, IP 68, IP 69K и широкий температурный диапазон гарантируют долговечность и стабильную работу в сложных промышленных условиях.
