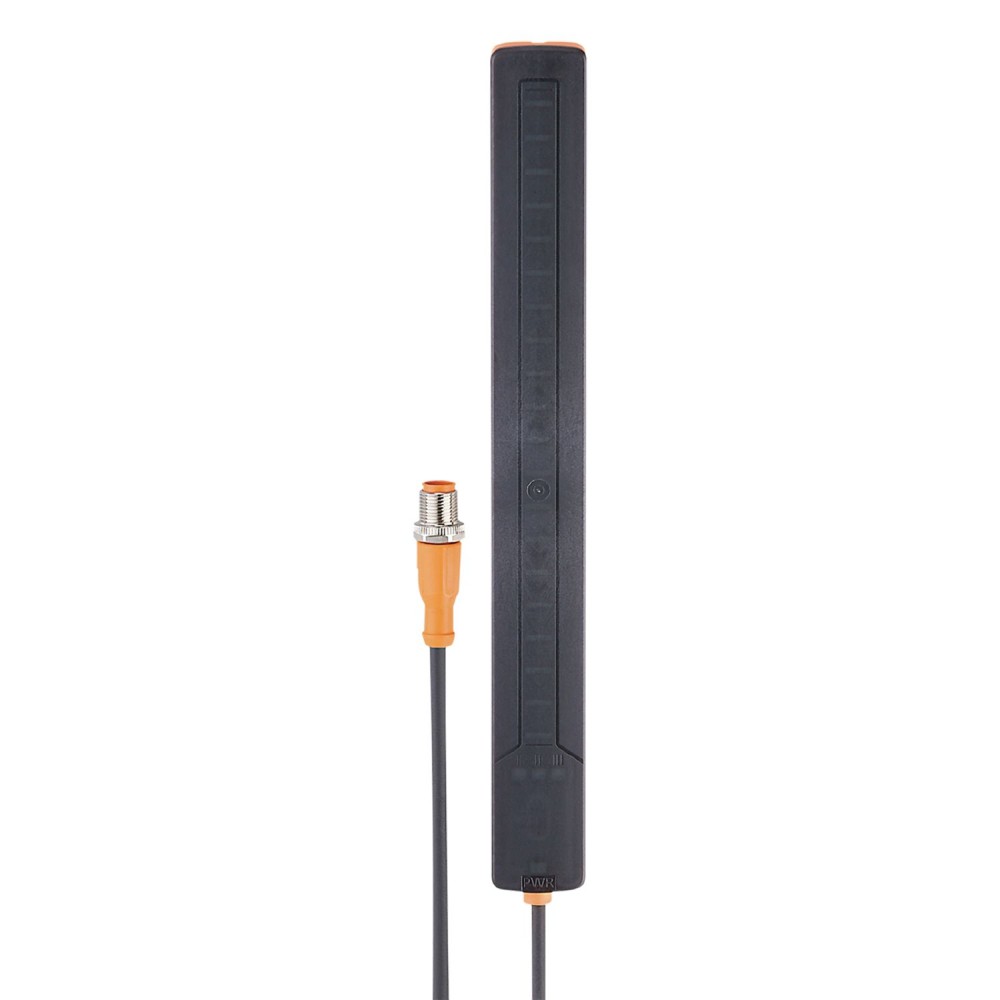

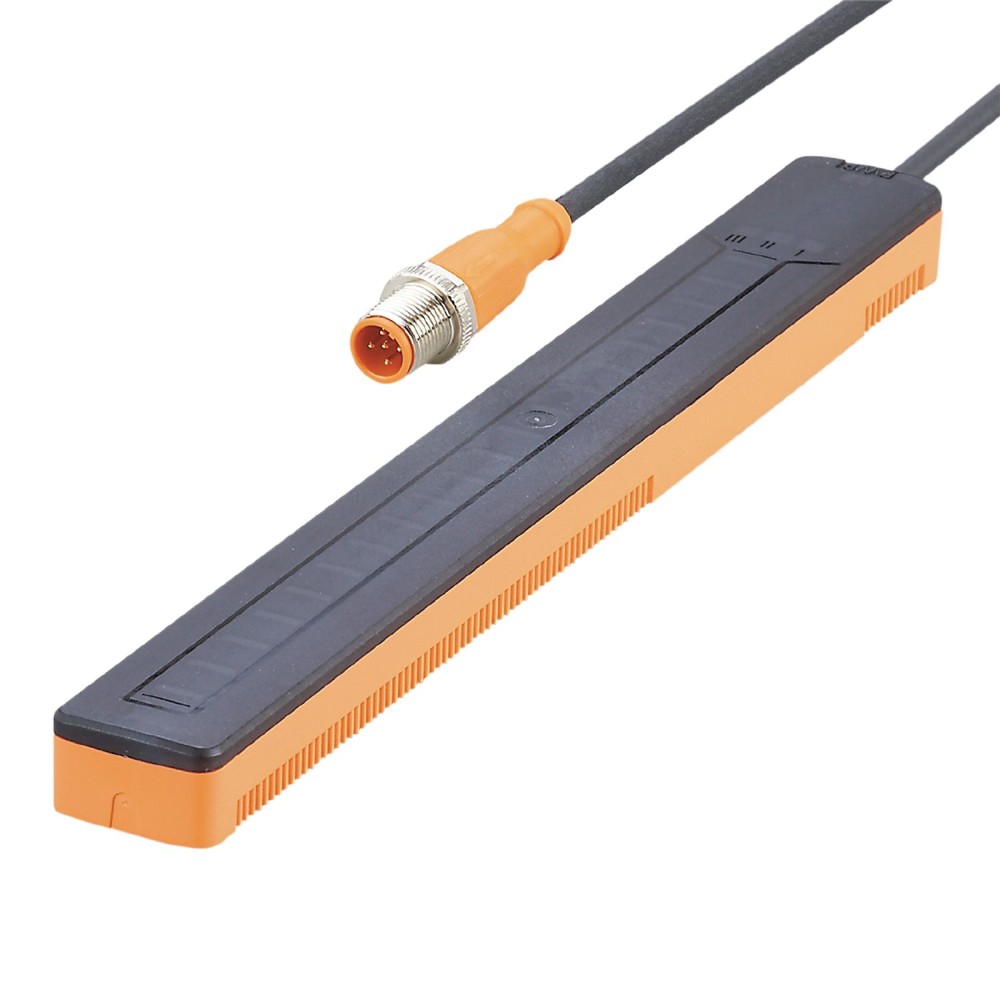

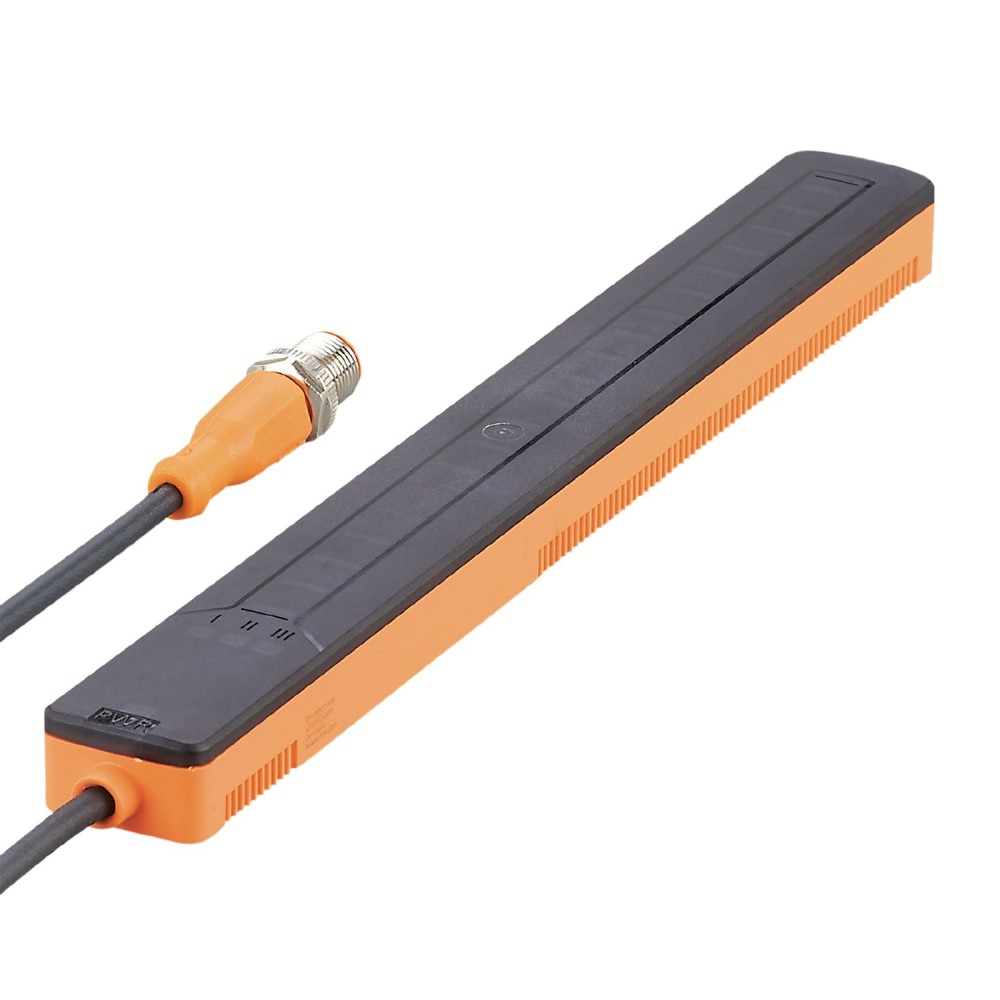

Датчик непрерывного уровня IFM KQ-5xxxNFPKG/IO/0,1M/US KQ1001

Код товара: 194979

IFM Производитель

35 439 ₽

Быстрый заказ

Характеристики

Код производителяKQ1001

Все характеристики

IFM KQ1001 дополнительные характеристики

Описание

Датчик непрерывного уровня IFM KQ1001 (KQ-5xxxNFPKG/IO/0, 1M/US)

Датчик непрерывного уровня IFM KQ1001 (артикул KQ-5xxxNFPKG/IO/0, 1M/US) представляет собой емкостное устройство, предназначенное для бесконтактного измерения уровня жидкостей и сыпучих материалов. Он способен производить измерение через неметаллические и непроводящие стенки резервуаров, что исключает прямой контакт с измеряемой средой и повышает эксплуатационную гибкость.

Ключевые технические характеристики

Принцип измерения: Емкостной.Данный принцип позволяет датчику определять уровень среды без физического контакта, работая через неметаллические и непроводящие стенки. Это исключает загрязнение сенсора, его износ агрессивными средами и упрощает обслуживание.
Диапазон измерения: До 200 мм.Максимальный диапазон обнаружения составляет 228 мм, а рабочий диапазон измерения — до 200 мм. Это определяет применимость датчика для контроля уровня в различных емкостях и резервуарах.
Интерфейс связи: IO-Link.Встроенный интерфейс IO-Link версии 1. 1 обеспечивает цифровую передачу данных, удаленную параметризацию и расширенные диагностические функции. Это упрощает интеграцию датчика в автоматизированные системы управления и позволяет оперативно получать информацию о состоянии процесса.
Электрическое проектирование: PNP/NPN (параметризуемое).Возможность выбора типа выходного сигнала (PNP или NPN) обеспечивает совместимость датчика с широким спектром промышленных контроллеров и систем ввода/вывода, что повышает универсальность применения.
Степень защиты: IP 65.Высокая степень защиты от пыли и водяных струй позволяет использовать датчик в условиях промышленных предприятий с повышенными требованиями к чистоте и влажности.

Основные преимущества

Бесконтактное измерение уровня.Датчик позволяет контролировать уровень среды через стенки резервуара, что идеально подходит для агрессивных, абразивных или стерильных веществ, минимизируя риск загрязнения и износа датчика.
Расширенные возможности IO-Link.Поддержка стандарта IO-Link обеспечивает не только передачу измеренных значений, но и доступ к диагностическим данным, а также удаленную настройку параметров, что повышает эффективность мониторинга и обслуживания.
Гибкость настройки.Широкие возможности параметризации, включая демпфирование, чувствительность, калибровку нулевой точки и выбор типа выхода, позволяют точно адаптировать датчик к специфическим условиям эксплуатации и требованиям процесса.

Характеристики Датчик непрерывного уровня IFM KQ-5xxxNFPKG/IO/0,1M/US KQ1001

Основные характеристики

MTTF[лет]	290.43
Аксессуары (опционально)	Монтажный адаптер: 2, E12675 Монтажный адаптер: 2, E12676 Крепежный ремень: 5, E10880 Клейкая лента: 10, E12677
Аналоговые данные процесса	1
Вес	377.5
Время отклика	1300 мс
Габариты	255 x 28 x 16.7
Дальность обнаружения	228 мм
Данные процесса IOLink (циклические)	функция длина бита значение процесса16 показатель степени8 состояние устройства4 двоичная коммутационная информация3
Диапазон измерения	<, 200 мм
Заданное значение SP[%]	5...95
Замечания	при использовании на ведущих устройствах IO-Link класса B коммутационные выходы OUT2, OUT3 должны быть отключены
Защита	IP 65
Защита от короткого замыкания	да
Защита от обратной полярности	да
Защита от перегрузки	да
Интерфейс связи	IO-Link
Класс защиты	III
Количество в упаковке	1 шт.
Количество входов и выходов	Количество цифровых выходов: 3
Количество цифровых выходов	3
Макс. время задержки включения [мс]	1300
Макс. сопротивление коммутируемого выхода [Ом]	8
Материалы	ПБТ, ПК,
Мин. время цикла процесса [мс]	7.2
Не может быть использован для	высокоадгезивные среды
Одобрение UL	Ta-25...60 °CТип корпусаИсточник питания Тип 1Ограниченное напряжение/токНомер сертификата UL: D006Номер файла: ULE174191
Отклонение линейности [% от конечного значения]	1
Отклонение смещения[% от конечного значения]	4
Отображать	работа1 x светодиод, зеленыйсостояние переключения3 x светодиод, желтыйфункция20 x светодиод, зеленый
Параметры настройки параметров	Демпфирование, гистерезис/окно, индикация неисправности, диагностическая функция, чувствительность, внутренняя температура, ограничение диапазона измерения, регулируемая задержка переключения, калибровка нулевой точки, направление установки, светодиоды можно отключить
Повторяемость[% от конечного значения]	2
Поддерживаемые идентификаторы устройств	Тип операцииDeviceIDdefault924
Поставляемые товары	клейкая лента: 1 x (1,2 x 23 x 240 мм)
Постоянный номинальный ток коммутационного выхода DC[мА]	200
Потребляемый ток [мА]	<, 50
Принцип измерения	емкостный
Профили	Интеллектуальный датчик - SSP 3.1 Измерительный датчик Common - I&, amp, D Идентификация и диагностика
Рабочее напряжение[В]	10...30 DC, (IO-Link: 18...30 DC)
Разрешение[% от конечного значения]	1
Ревизия IOLink	1.1
режим SIO	да
С шагом [%]	1
Связь	Разъем: 1 x M12, кодировка: A
стандарт SDCI	IEC 61131-9
Температура окружающей среды[°C]	-20...80
Температура хранения[°C]	-25...85
Тип защиты от короткого замыкания	импульсный
Тип трансмиссии	COM2 (38,4 кБод)
Точка сброса rP	4...94 %
Требуемый тип главного порта	А
Ударопрочность	EN 60068-2-2715 g 11 ms
Устойчивость к вибрации	EN 60068-2-65 g (10...2000 Hz)
Функции IOLink (ациклические)	направление установки, ограничение элементов датчика, чувствительность, минимальный порог распознавания, срабатывание в случае неисправности, задержка ошибки, демпфирование, режим светодиода, счетчик циклов включения, счетчик часов работы, счетчик циклов переключения, мин./макс. значение процесса, внутренняя температура, мин./макс. внутренняя температура, диагностические данные по уровню
Электрическое проектирование	PNP/NPN, (параметризуемый)
ЭМС	DIN EN 61000-6-4 30 - 230 MHz40 dBµV/m QP / 10 m distance230 - 1 GHz47 dBµV/m QP / 10 m distanceDIN EN 61000-4-2± 25 kV AD / ± 25 kV CDDIN EN 61000-4-380 MHz - / 1 GHz 10 V/mDIN EN 61000-4-4± 2.5 kV / 5 kHz± 2.5 kV / 100 kHzDIN EN 61000-4-610 V
