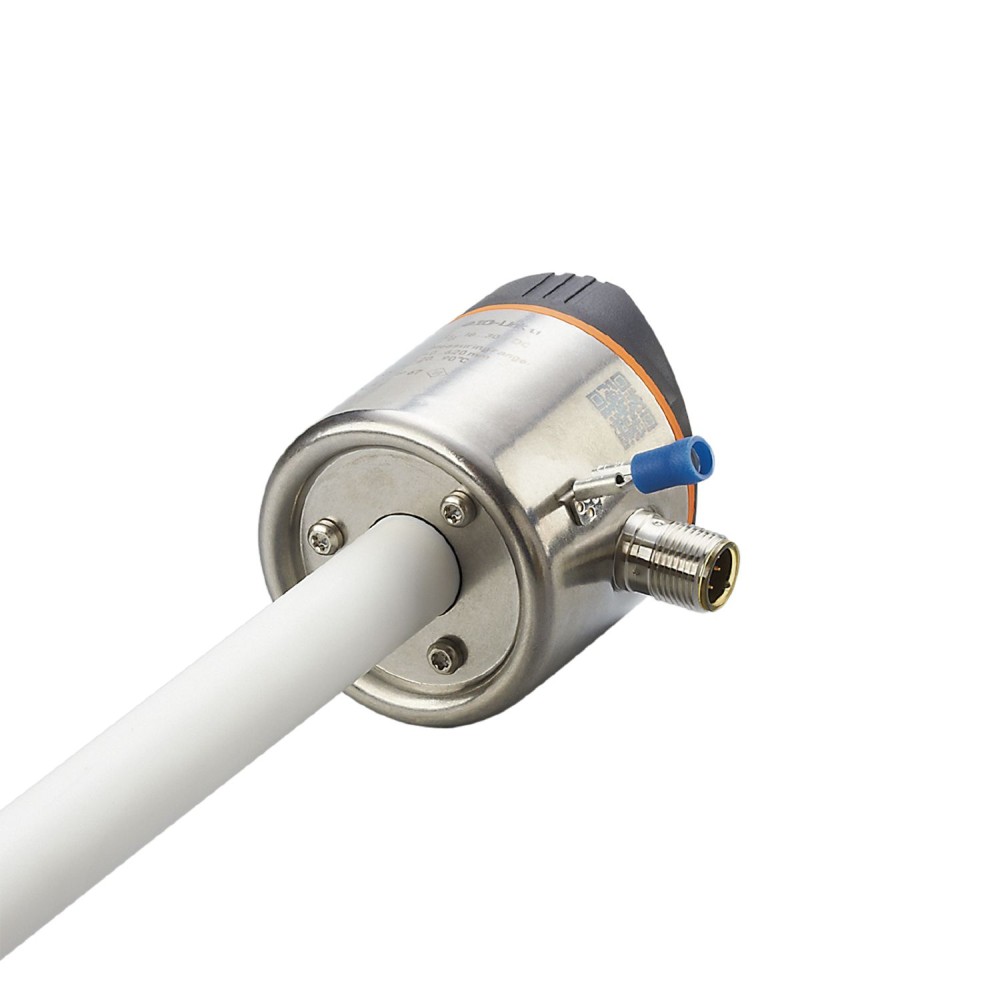

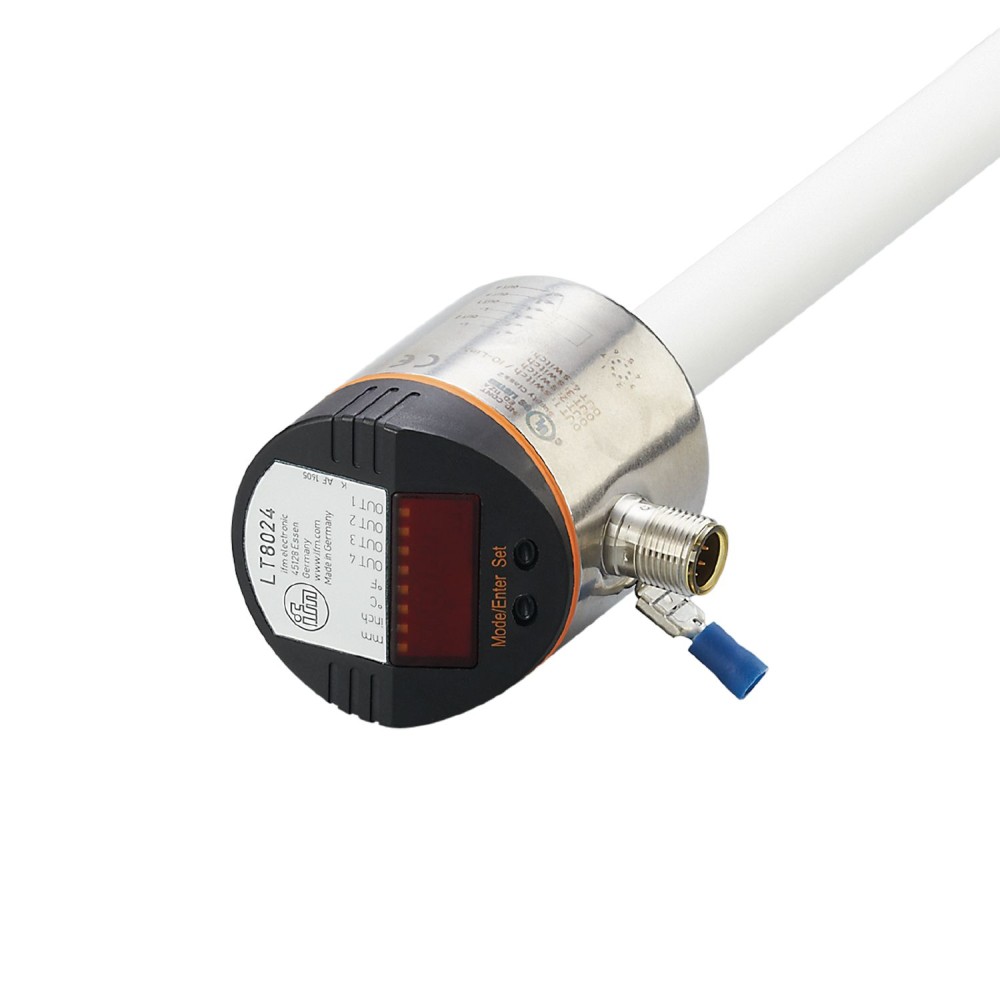

Электронный датчик уровня и температуры IFM LT0728B-B-00KSPKG/US LT8024

Код товара: 194975

IFM Производитель

67 253 ₽

Быстрый заказ

Характеристики

Код производителяLT8024

Все характеристики

IFM LT8024 дополнительные характеристики

Описание

Электронный датчик IFM LT0728B-B-00KSPKG/US LT8024 представляет собой комбинированное устройство для мониторинга уровня и температуры в промышленных емкостях и резервуарах. Он предназначен для использования с водой, маслами и охлаждающими жидкостями, обеспечивая надежный контроль состояния среды.

Ключевые характеристики

Функциональность датчика:IFM LT0728B-B-00KSPKG/US LT8024 объединяет функции измерения уровня и температуры в одном корпусе. Это позволяет осуществлять комплексный мониторинг двух критически важных параметров среды с помощью одного устройства, что упрощает монтаж и сокращает количество используемого оборудования.

Принцип измерения уровня:Датчик использует емкостный принцип измерения. Данный метод обеспечивает бесконтактное и стабильное определение уровня в различных жидких средах, таких как вода, масла и охлаждающие жидкости, исключая при этом контакт с движущимися механическими частями.

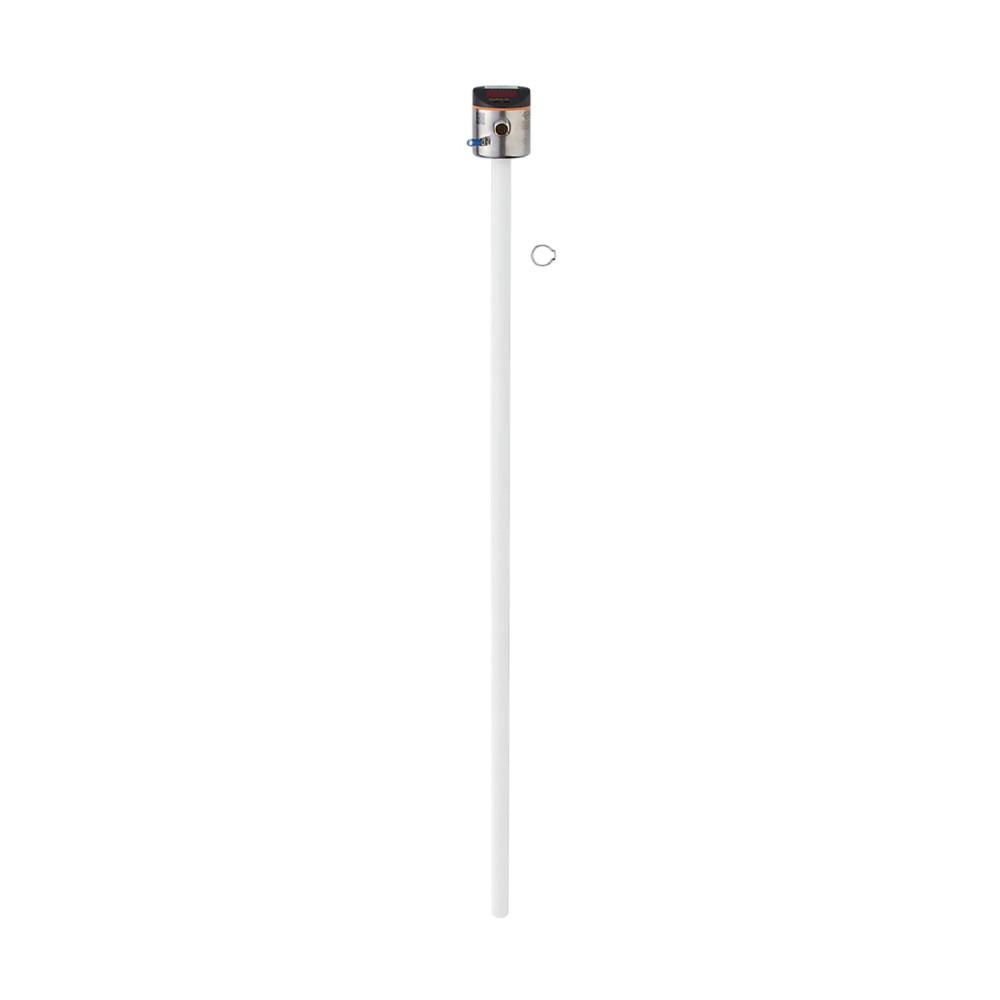

Длина зонда и активный диапазон:Длина зонда составляет 728 мм, а активный диапазон измерения уровня – 585 мм. Эти параметры определяют максимальную глубину, на которой может осуществляться контроль уровня, что позволяет применять датчик в резервуарах различной высоты.

Выходной сигнал и интерфейс связи:Устройство оснащено четырьмя цифровыми выходами с электрическим исполнением PNP/NPN, а также поддерживает интерфейс IO-Link. Наличие нескольких коммутационных выходов обеспечивает гибкость подключения к системам управления, а IO-Link позволяет передавать расширенные диагностические данные и дистанционно настраивать параметры датчика.

Материалы и совместимость со средами:Смачиваемые части датчика выполнены из ПП (полипропилена). Это обеспечивает химическую стойкость и долговечность при контакте с такими средами, как вода, масла и охлаждающие жидкости. Датчик не предназначен для использования с чрезвычайно проводящими, липкими средами, гранулятами, сыпучими материалами, кислотами и щелочами.

Преимущества

Комплексный мониторинг:Одновременный контроль уровня и температуры одним устройством сокращает затраты на установку и обслуживание.
Гибкость интеграции:Коммутационные выходы (PNP/NPN) и поддержка IO-Link обеспечивают широкие возможности подключения к промышленным системам автоматизации и удаленное управление.
Надежность в эксплуатации:Емкостный принцип измерения и использование коррозионностойких материалов (ПП) в смачиваемых частях гарантируют стабильную работу в совместимых жидких средах.

Характеристики Электронный датчик уровня и температуры IFM LT0728B-B-00KSPKG/US LT8024

Основные характеристики

MTTF[лет]	224
Активный диапазон A[мм]	585
Аналоговые данные процесса	4
Вес	550.5
Время задержки включения [с]	<, 3
Выходная функция	нормально открытый / нормально закрытый, (параметризуемый)
Выходной сигнал	коммутационный сигнал, IO-Link
Габариты	Ø 16
Гистерезис	4 ОП[мм]
Давление в баке	0,5, (при монтаже с использованием монтажных принадлежностей: E43001 - E43007, E43019) бар0,05, (при монтаже с использованием монтажных принадлежностей: E43001 - E43007, E43019) МПа
Диапазон измерения	-20...90 °C
Динамический отклик T09[s]	90
Диэлектрическая проницаемость среды	>, 2
Длина зонда L[мм]	728
Заводские настройки	2 коммутационных выхода уровень (OUT1, OUT2), 2 коммутационных выхода температура (OUT3, OUT4), минеральные масла
Заданное значение SP[°C]	-19.5...90
Защита	IP 67
Защита от короткого замыкания	да
Защита от обратной полярности	да
Защита от перегрузки	да
Интерфейс связи	IO-Link
Класс защиты	III
Количество в упаковке	1 шт.
Количество входов и выходов	Количество цифровых выходов: 4
Количество цифровых выходов	4
Макс. падение напряжения на коммутируемом выходе DC[В]	2.5
Материалы	нержавеющая сталь (304/1.4301), нержавеющая сталь (316L/1.4404), FKM, NBR, PBT, PC, PA, PP, TPV
Материалы (смачиваемые части)	ПП
Мин. время цикла процесса [мс]	4.5
Не может быть использован для	чрезвычайно проводящие среды, липкие среды, грануляты, сыпучие материалы, кислоты, щелочи
Неактивный диапазон I1 / I2[мм]	104 / 39
Общее количество выходов	4
Опорная точка OP[мм]	200 - 240 - 280 - 310 - 350 - 390 - 420 - 460 - 500 - 530 - 570 - 610 - OFF

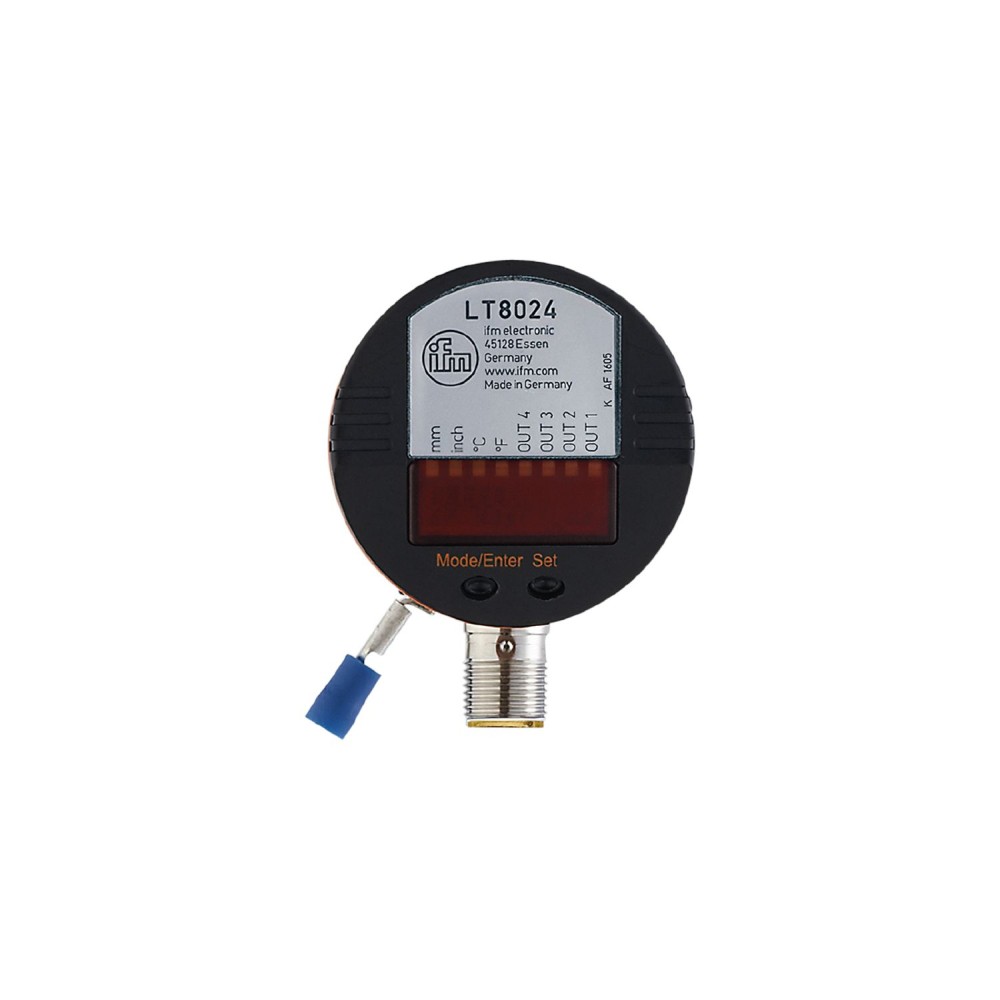

Отображать	Дисплей4 светодиода, зеленые (см, дюймы, °C, °F)состояние переключения4 светодиода, желтые (OUT4...OUT1)измеренные значенияалфавитно-цифровой дисплей, 4-значныйнастройка параметровалфавитно-цифровой дисплей, 4-значный
Параметры настройки параметров	гистерезис / окно, нормально открытый / нормально закрытый, положение SP/rP, положение OP, регулировка OP, выбор среды, настройка смещения, Дисплей, назначение значения процесса
Повторяемость	± 2
Погрешность измерения[% от конечного значения]	± 5
Поддерживаемые идентификаторы устройств	Тип операцииDeviceIDdefault20
Постоянный номинальный ток коммутационного выхода DC[мА]	200
Потребляемый ток [мА]	<, 50
Принцип измерения	емкостный
Профили	Интеллектуальный датчик - SSP 0. Функция универсального профилированного датчика. Функция идентификации устройства. Функция обработки переменных данных. Функция диагностики устройства.
Рабочее напряжение[В]	18...30 DC
Разрешение коммутационного выхода[К]	0.5
Разрешение[К]	0.5
Разрешение[мм]	10
Ревизия IOLink	1.1
режим SIO	да
С шагом [°C]	0.5
С шагом [мм]	10
Связь	Разъем: 1 x M12, кодировка: A
Средняя температура кратковременно[°C]	0...90, (<, 1 h)
Средняя температура[°C]	0...35, (with climatic tube E43102 35...55 °C)
стандарт SDCI	IEC 61131-9
Температура окружающей среды[°C]	0...60
Температура хранения[°C]	-25...80
Тип защиты от короткого замыкания	тепловой, импульсный
Тип трансмиссии	COM2 (38,4 кБод)
Точка сброса rP	-20...89.5 °C
Точность точки переключения[К]	± 1,5
Требуемый тип главного порта	А
Ударопрочность	DIN EN 60068-2-2715 g (11 ms)
Уставка SP	60...590 мм
Устойчивость к вибрации	DIN EN 60068-2-65 g (10...2000 Hz)
Электрическое проектирование	ПНП/НПН
ЭМС	DIN EN 61000-6-2DIN EN 61000-6-4
