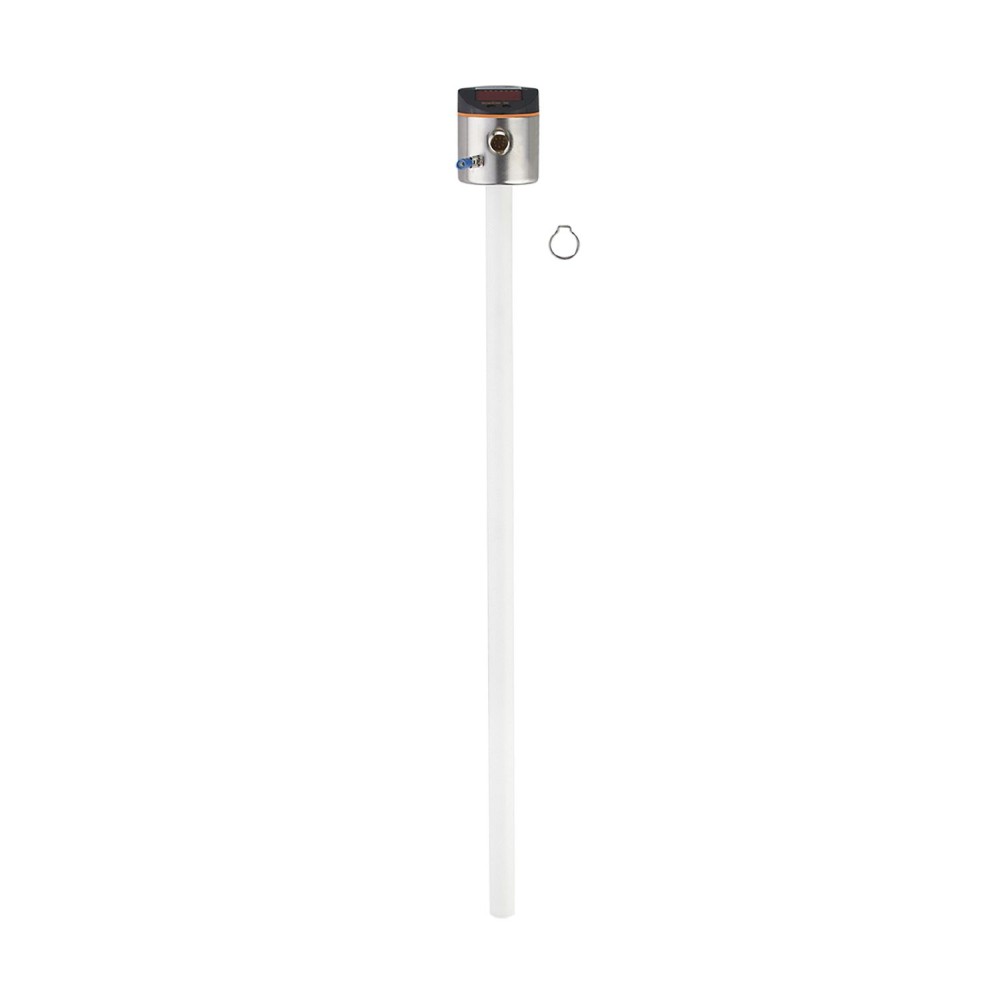

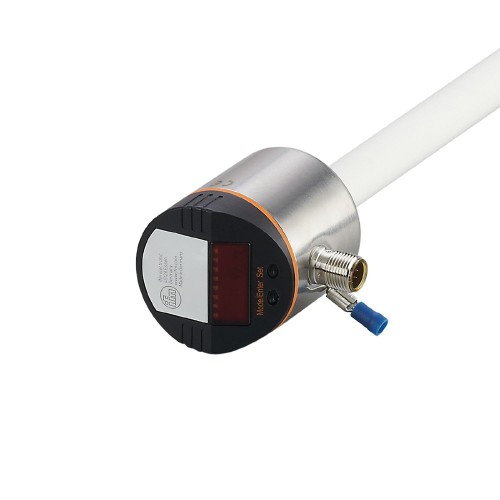

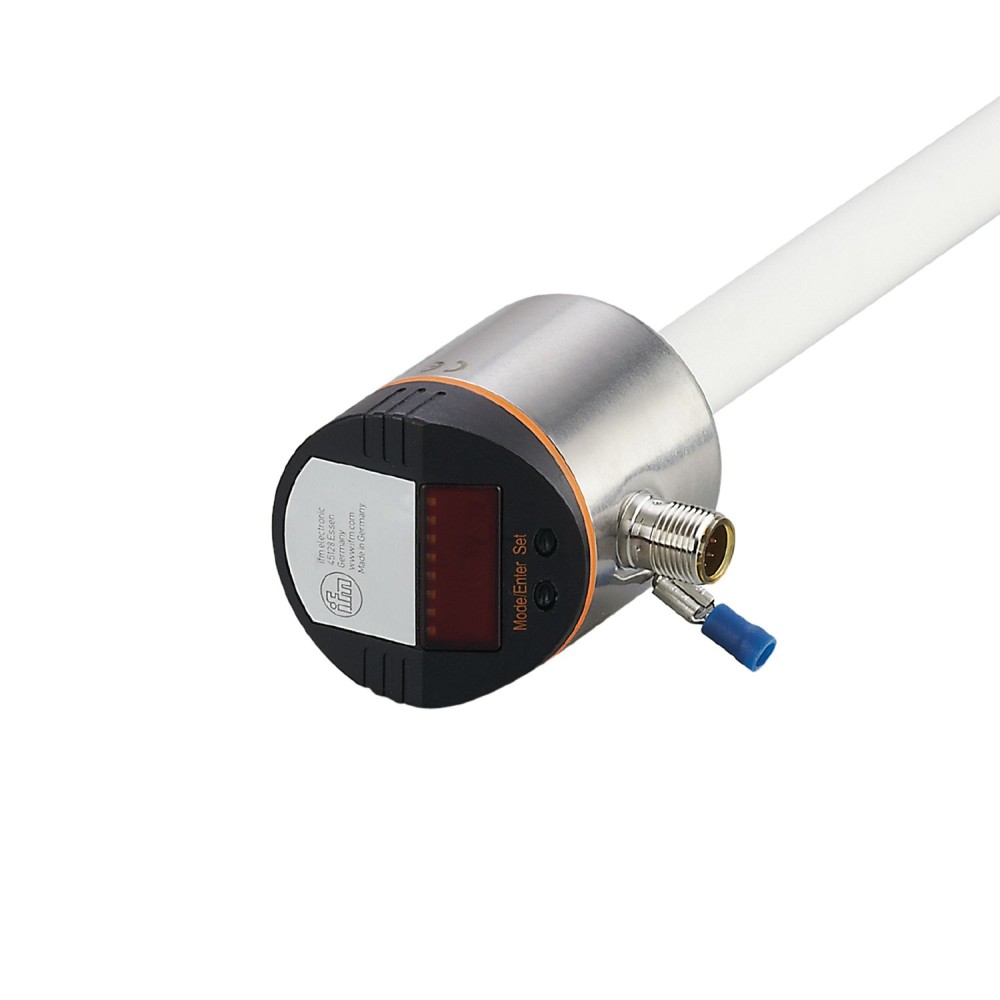

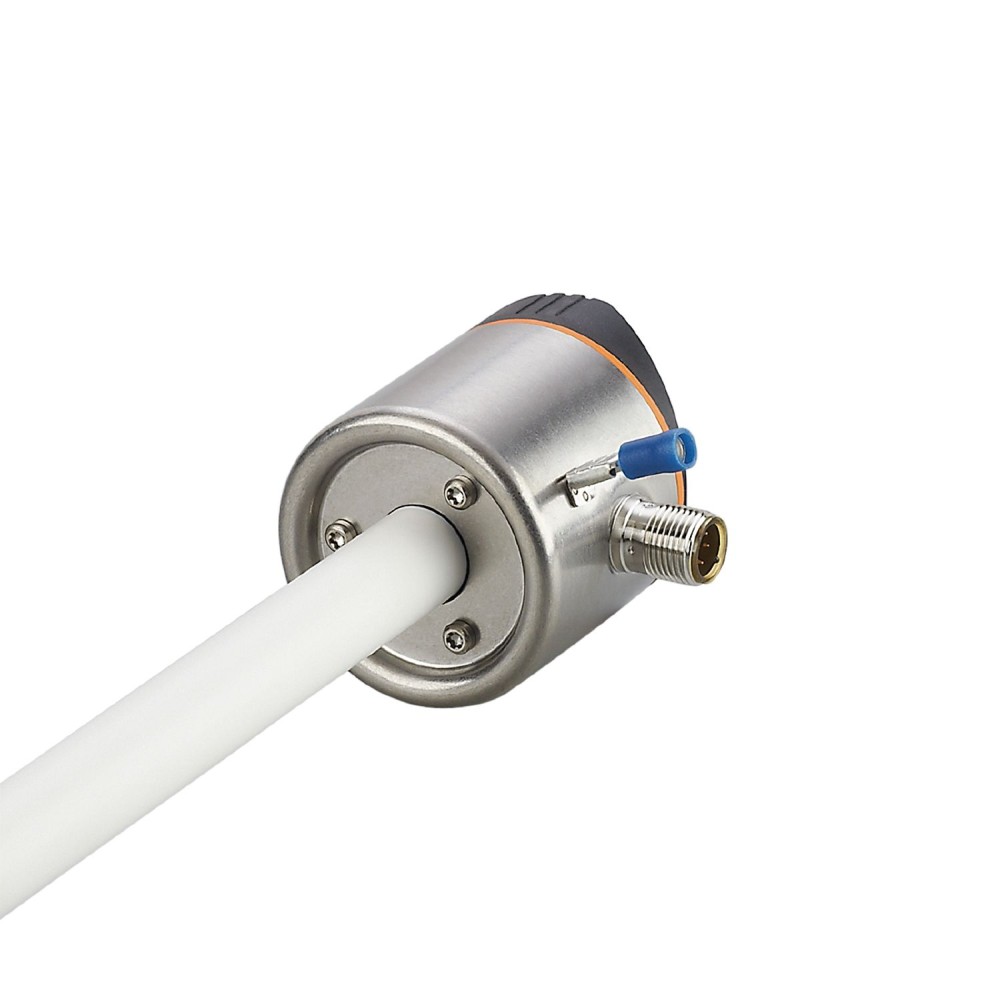

Электронный датчик уровня IFM LK0472B-B-00KVPKG/US LK8123

Электронный датчик уровня IFM LK0472B-B-00KVPKG/US LK8123 предназначен для точного контроля уровня различных жидкостей в резервуарах и контейнерах. Устройство использует емкостный принцип измерения, что обеспечивает надежное определение уровня без прямого контакта с измеряемой средой.

Ключевые технические характеристики и их значение

Принцип измерения: Емкостный.Данный принцип позволяет датчику определять уровень жидкости путем измерения изменения емкости между зондом и стенкой резервуара или вспомогательным электродом. Это обеспечивает бесконтактное и надежное измерение для электропроводящих и непроводящих сред.
Длина зонда и активный диапазон:Длина зонда составляет 472 мм, при этом активный диапазон измерения A равен 390 мм. Эти параметры определяют физические размеры датчика и эффективную область, в пределах которой осуществляется точное измерение уровня.
Выходной сигнал и интерфейс связи:Датчик оснащен четырьмя цифровыми выходами с возможностью передачи коммутационного сигнала и поддержкой интерфейса IO-Link. Наличие IO-Link упрощает интеграцию датчика в автоматизированные системы управления, обеспечивая передачу как измеренных значений, так и диагностических данных.
Применяемые среды:Модель IFM LK8123 подходит для работы с водой, маслами и охлаждающими жидкостями. Важно учитывать, что датчик не предназначен для использования с чрезвычайно проводящими, липкими, агрессивными средами (кислоты, щелочи), а также гранулированными и сыпучими материалами.
Степень защиты: IP 67.Класс защиты IP 67 гарантирует полную защиту от пыли и временного погружения в воду на глубину до 1 метра, что позволяет использовать датчик в условиях повышенной влажности и запыленности, характерных для промышленных сред.

Преимущества

Универсальность применения:Совместимость с водой, маслами и охлаждающими жидкостями делает датчик пригодным для широкого круга промышленных задач.
Интеграция в системы автоматизации:Поддержка интерфейса IO-Link и наличие четырех цифровых выходов значительно упрощают подключение и настройку датчика в современных производственных системах.
Надежность в эксплуатации:Степень защиты IP 67 обеспечивает долговечность и стабильную работу датчика в неблагоприятных условиях окружающей среды.

Характеристики Электронный датчик уровня IFM LK0472B-B-00KVPKG/US LK8123

Основные характеристики

MTTF[лет]	227
Активный диапазон A[мм]	390
Аналоговые данные процесса	2
Вес	372.6
Время задержки включения [с]	<, 3
Выходная функция	нормально открытый / нормально закрытый, (параметризуемый)
Выходной сигнал	коммутационный сигнал, IO-Link
Габариты	Ø 16
Гистерезис	3 ОП[мм]
Давление в баке	0,5, (при монтаже с использованием монтажных принадлежностей: E43001 - E43007, E43019) бар0,05, (при монтаже с использованием монтажных принадлежностей: E43001 - E43007, E43019) МПа
Диэлектрическая проницаемость среды	>, 2
Длина зонда L[мм]	472
Заводские настройки	водные охлаждающие жидкости, вода, среды, сходные с водой
Защита	IP 67
Защита от короткого замыкания	да
Защита от обратной полярности	да
Защита от перегрузки	да
Интерфейс связи	IO-Link
Класс защиты	III
Количество в упаковке	1 шт.
Количество входов и выходов	Количество цифровых выходов: 4
Количество цифровых выходов	4
Макс. падение напряжения на коммутируемом выходе DC[В]	2.5
Максимальная скорость изменения уровня[мм/с]	200
Материалы	нержавеющая сталь (304/1.4301), нержавеющая сталь (316L/1.4404), FKM, NBR, PBT, PC, PP, PA, TPV
Материалы (смачиваемые части)	ПП
Мин. время цикла процесса [мс]	3.2
Не может быть использован для	чрезвычайно проводящие среды, липкие среды, грануляты, сыпучие материалы, кислоты, щелочи, гигиенические зоны и гальванические покрытия
Неактивный диапазон I1 / I2[мм]	60 / 22
Общее количество выходов	4
Опорная точка OP[мм]	139 - 163 - 188 - 212 - 236 - 261 - 285 - 310 - 334 - 358 - 383 - 407 - OFF

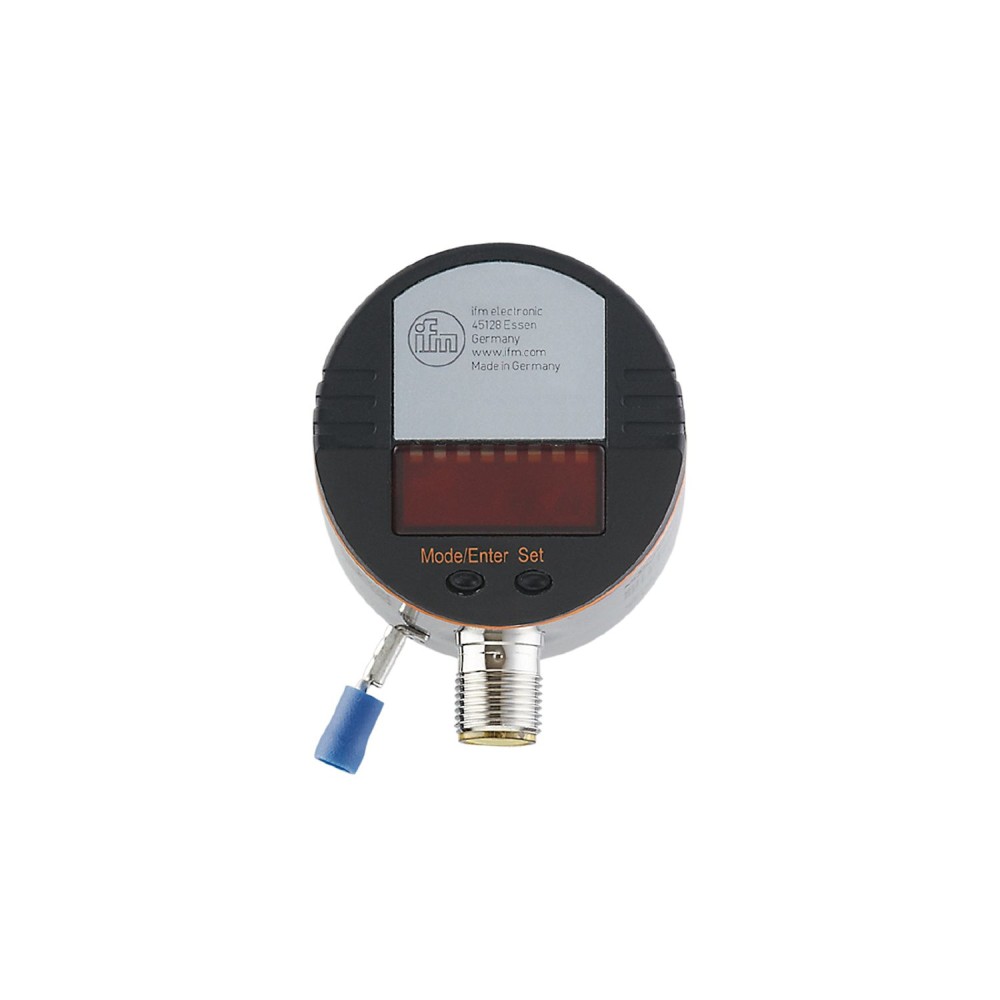

Отображать	Дисплей2 светодиода, зеленые (см, дюймы)состояние переключения4 светодиода, желтые (OUT4...OUT1)измеренные значенияалфавитно-цифровой дисплей, 4-значныйнастройка параметровалфавитно-цифровой дисплей, 4-значный
Параметры настройки параметров	гистерезис / окно, нормально открытый / нормально закрытый, логика переключения, положение SP/rP, регулировка OP, выбор среды, настройка смещения, задержка включения/выключения
Повторяемость	± 2
Погрешность измерения[% от конечного значения]	± 5
Поддерживаемые идентификаторы устройств	Тип операцииDeviceIDdefault22
Постоянный номинальный ток коммутационного выхода DC[мА]	200
Потребляемый ток [мА]	<, 50
Принцип измерения	емкостный
Профили	Интеллектуальный датчик - SSP 0. Функция универсального профилированного датчика. Функция идентификации устройства. Функция обработки переменных данных. Функция диагностики устройства.
Рабочее напряжение[В]	18...30 DC
Разрешение[мм]	5
Ревизия IOLink	1.1
режим SIO	да
С шагом [мм]	5
Связь	Разъём: 1 x M12, кодировка: A, Контакты: позолоченные
Специальная особенность	Позолоченные контакты
Средняя температура кратковременно[°C]	0...90, (<, 1 h)
Средняя температура[°C]	0...35, (with climatic tube E43101 35...60 °C)
стандарт SDCI	IEC 61131-9
Температура окружающей среды[°C]	0...60
Температура хранения[°C]	-25...80
Тип защиты от короткого замыкания	тепловой, импульсный
Тип трансмиссии	COM2 (38,4 кБод)
Точка сброса rP	30...385 мм
Требуемый тип главного порта	А
Ударопрочность	DIN EN 60068-2-2915 g (11 ms)
Уставка SP	35...390 мм
Устойчивость к вибрации	DIN EN 60068-2-65 g (10...2000 Hz)
Электрическое проектирование	ПНП/НПН
ЭМС	DIN EN 61000-6-4DIN EN 61000-6-2
