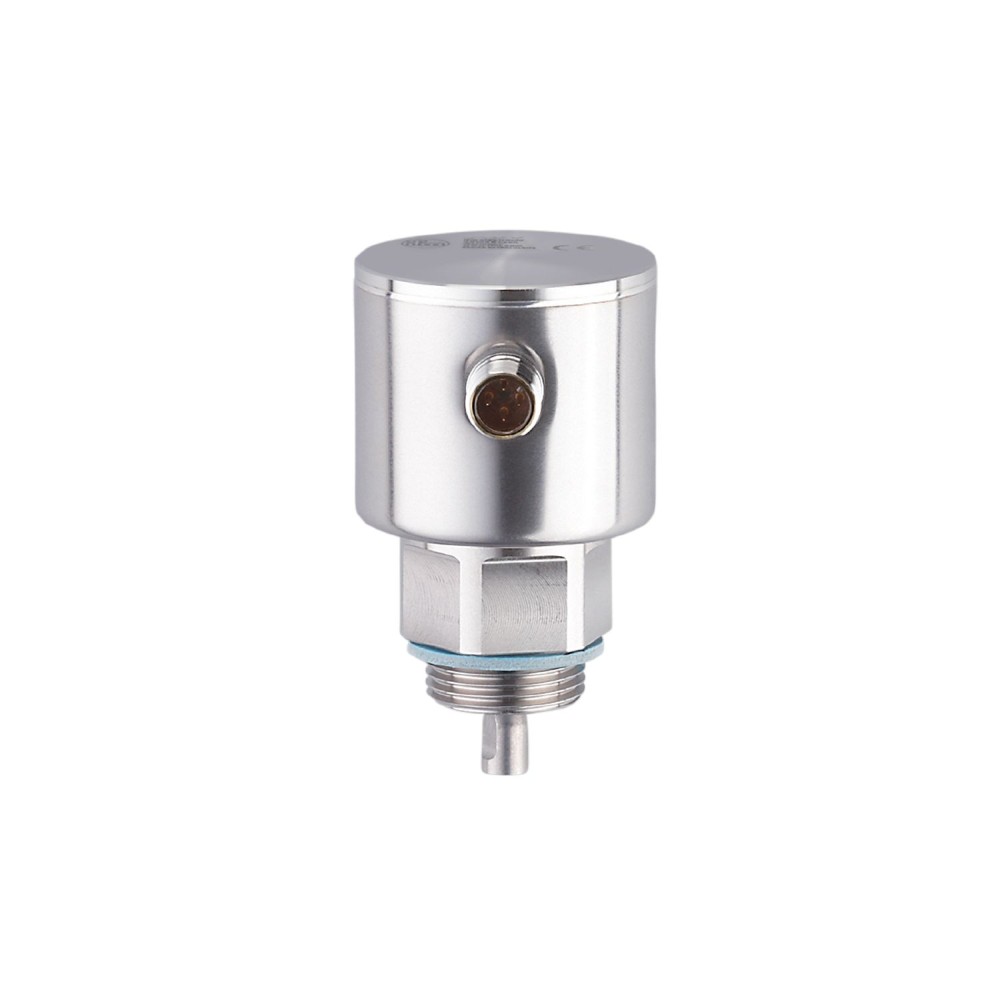

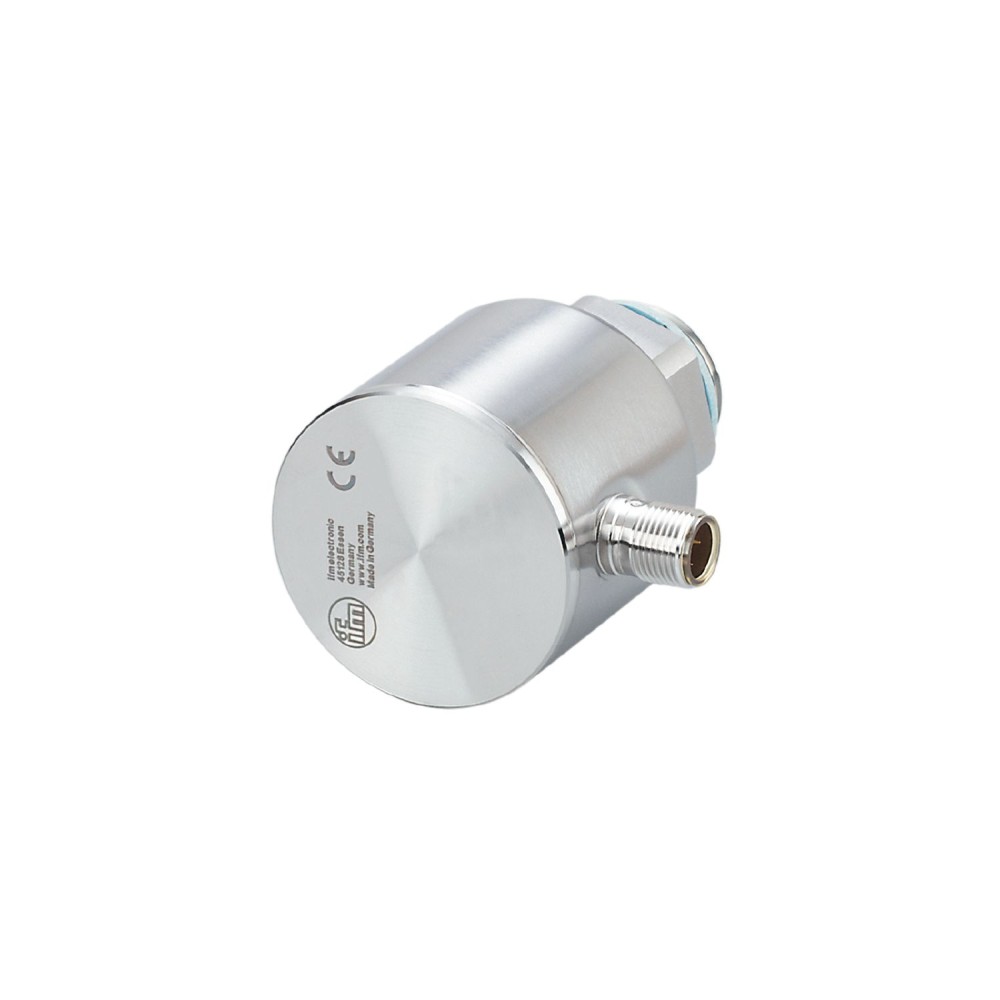

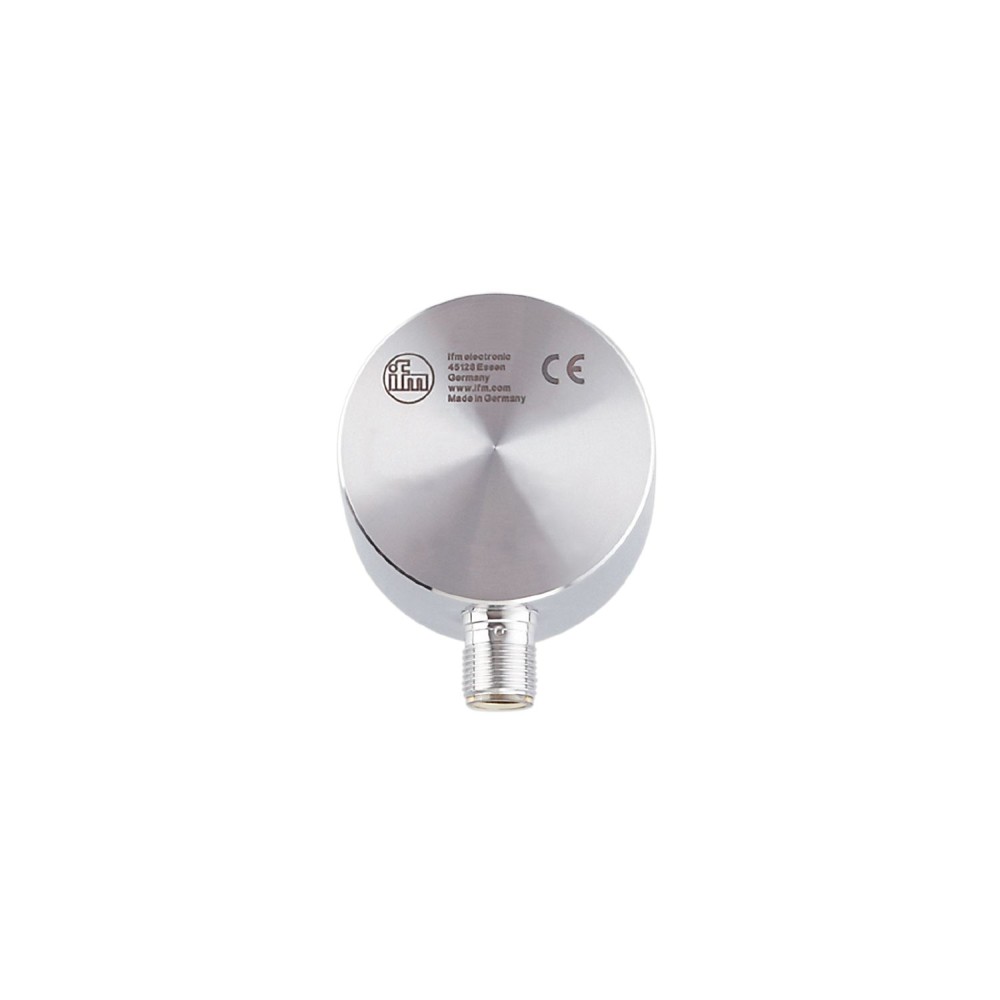

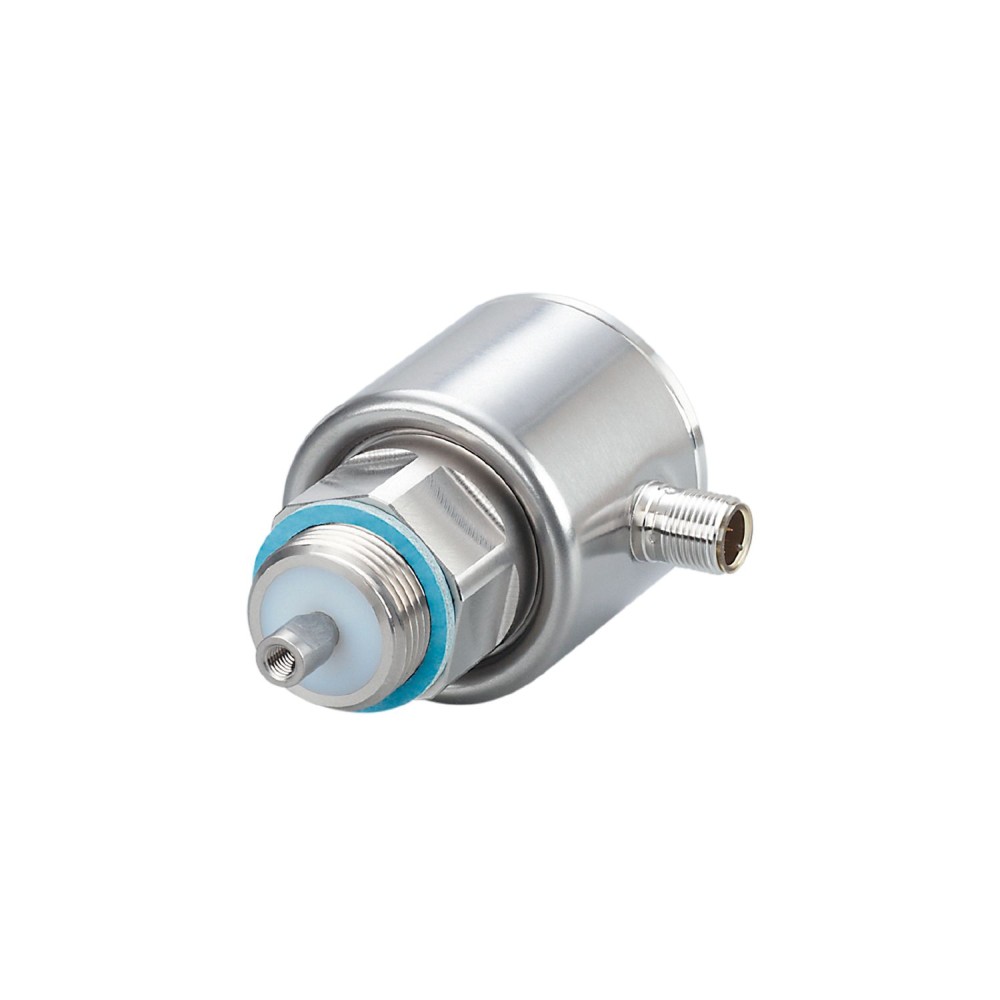

Непрерывный датчик уровня (волноводный радар) IFM LR0400B--BR34A1DKG/US LX0025

Код товара: 194947

IFM Производитель

45 218 ₽

Быстрый заказ

Характеристики

Код производителяLX0025

Все характеристики

IFM LX0025 дополнительные характеристики

Описание

Для надежного контроля уровня в резервуарах и контейнерах. Подходит для воды, масел и охлаждающих жидкостей. Точный аналоговый выход и удобная связь через IO-Link. Модульная система, состоящая из блока оценки и зонда. Адаптация к различным высотам контейнеров за счет укорачивания зонда.

Характеристики Непрерывный датчик уровня (волноводный радар) IFM LR0400B--BR34A1DKG/US LX0025

Основные характеристики

MTTF[лет]	239
Активный диапазон A[мм]	L-40, (при настройке на масло и масляные среды: L-60)
Аналоговые данные процесса	1
Аналоговый выход	0...10, инвертируемый В
Вес	431.5
Время задержки включения [с]	<, 3
Выходной сигнал	аналоговый сигнал, IO-Link
Габариты	Ø 50 / L = 86
Давление в баке	-1...16 bar-0.1...1.6 MPa
Диэлектрическая проницаемость среды	≥ 1,8, (для сред с диэлектрической проницаемостью 1,8...5 (например, масел) для работы необходима коаксиальная труба)
Длина зонда L[мм]	100...1600
Заводские настройки	водная среда, длина зонда L = 400 мм
Защита	IP 68, IP 69K, (7 дней / глубина воды 1 м / 0,1 бар: IP 68)
Защита от короткого замыкания	да
Защита от обратной полярности	да
Защита от перегрузки	да
Интерфейс связи	IO-Link
Класс защиты	III
Количество аналоговых выходов	1
Количество в упаковке	1 шт.
Количество входов и выходов	Количество цифровых выходов: 1, Количество аналоговых выходов: 1
Количество цифровых выходов	1
Макс. нагрузка [Ом]	500
Материалы	нержавеющая сталь (304/1.4301), нержавеющая сталь (316L/1.4404), FKM, PEI
Материалы (смачиваемые части)	нержавеющая сталь (303/1.4305), соединение зонда: нержавеющая сталь (316L/1.4435), ПТФЭ, FKM, уплотнение: армированное волокно NBR
Мин. время цикла процесса [мс]	2.3
Мин. сопротивление нагрузки [Ом]	2000
Не может быть использован для	См. инструкцию по эксплуатации, глава «Функции и характеристики».
Неактивный диапазон I1 / I2[мм]	30 / 10, (при настройке на масло и масляные среды: 30 / 30)
Нулевой сигнал (ток)[мА]	4
Общее количество выходов	2
Одобрение UL	Номер файла ULE355663
Ошибка смещения[мм]	5
Повторяемость[мм]	± 5
Погрешность измерения[мм]	± 7
Поддерживаемые идентификаторы устройств	Тип операцииDeviceIDdefault685
Полный сигнал (напряжение)[В]	10
Полный сигнал (ток)[мА]	20
Потребляемый ток [мА]	<, 25
Принцип измерения	волноводный радар
Рабочее напряжение[В]	18...30 DC
Разрешение[мм]	1
Ревизия IOLink	1.1
режим SIO	нет
Связь	Разъём: 1 x M12, кодировка: A, Контакты: позолоченные
Специальная особенность	Позолоченные контакты
Средняя температура[°C]	-25...80, (90 <, 1 h)
стандарт SDCI	IEC 61131-9 CDV
Температура окружающей среды[°C]	-25...60
Температура хранения[°C]	-40...85
Температурный дрейф на 10 К	± 0.2 %
Технологическое соединение	Наружная резьба G 3/4
Тип защиты от короткого замыкания	тепловой, импульсный
Тип трансмиссии	COM2 (38,4 кБод)
Требуемый тип главного порта	А
Ударопрочность	DIN EN 60068-2-2750 г (11 мс) / 25 г (6 мс) с эталонным стержнем 0,5 м
Устойчивость к вибрации	DIN EN 60068-2-65 g (10...2000 Hz) / 1 g (5...200 Hz) with reference rod 0.5 m
Частота дискретизации [Гц]	4
Электрическое проектирование	ПНП
ЭМС	DIN EN 61000-6-2DIN EN 61000-6-3в закрытом металлическом резервуареDIN EN 61000-6-4в пластиковых или открытых металлических резервуарах
