Непрерывный датчик уровня (волноводный радар) IFM LR0000--BR34A1DKG/US LR9020

Код товара: 194944

IFM Производитель

45 653 ₽

Быстрый заказ

Характеристики

Код производителяLR9020

Все характеристики

IFM LR9020 дополнительные характеристики

Описание

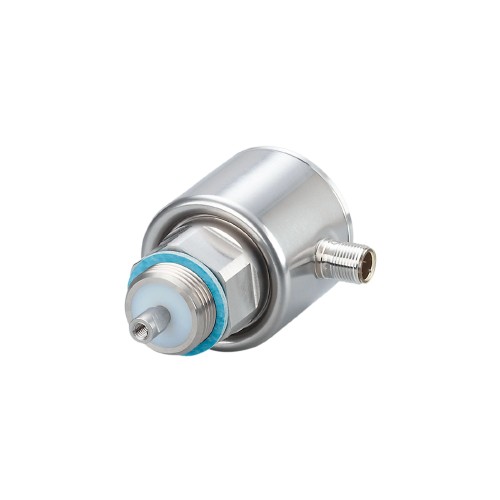

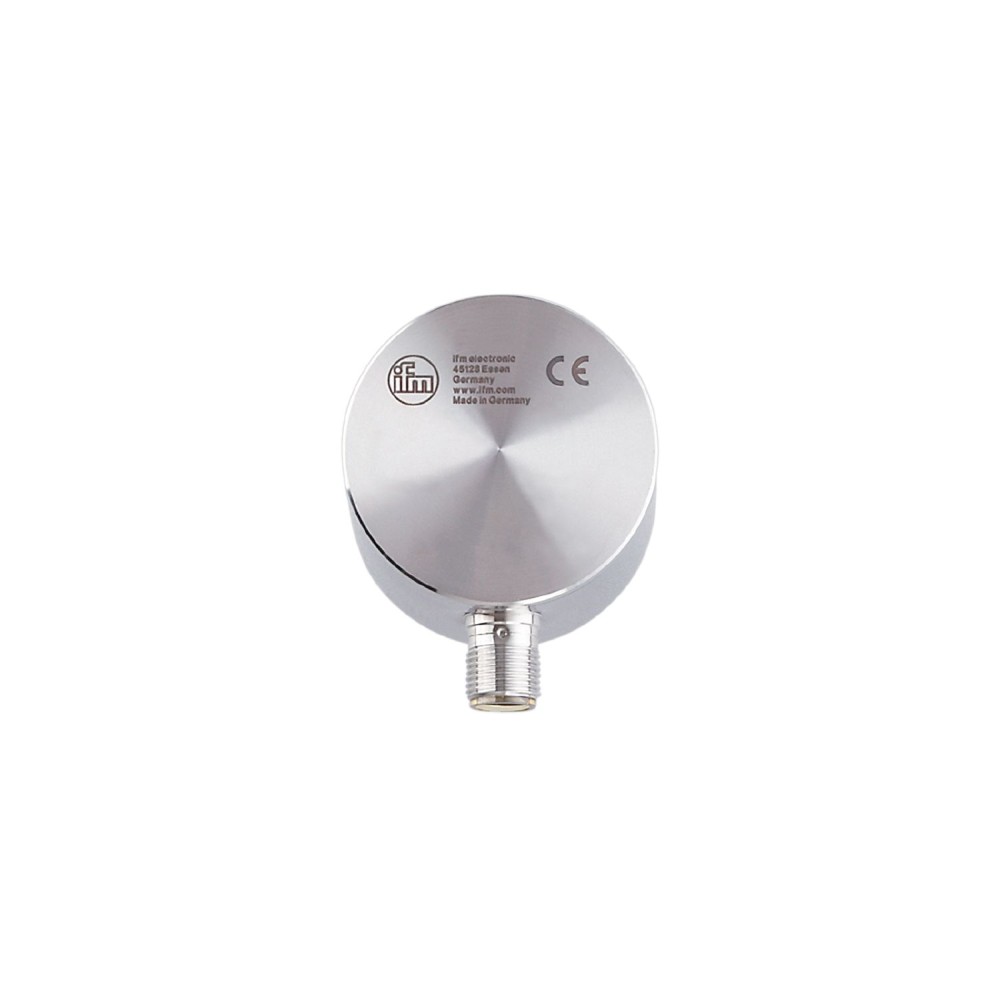

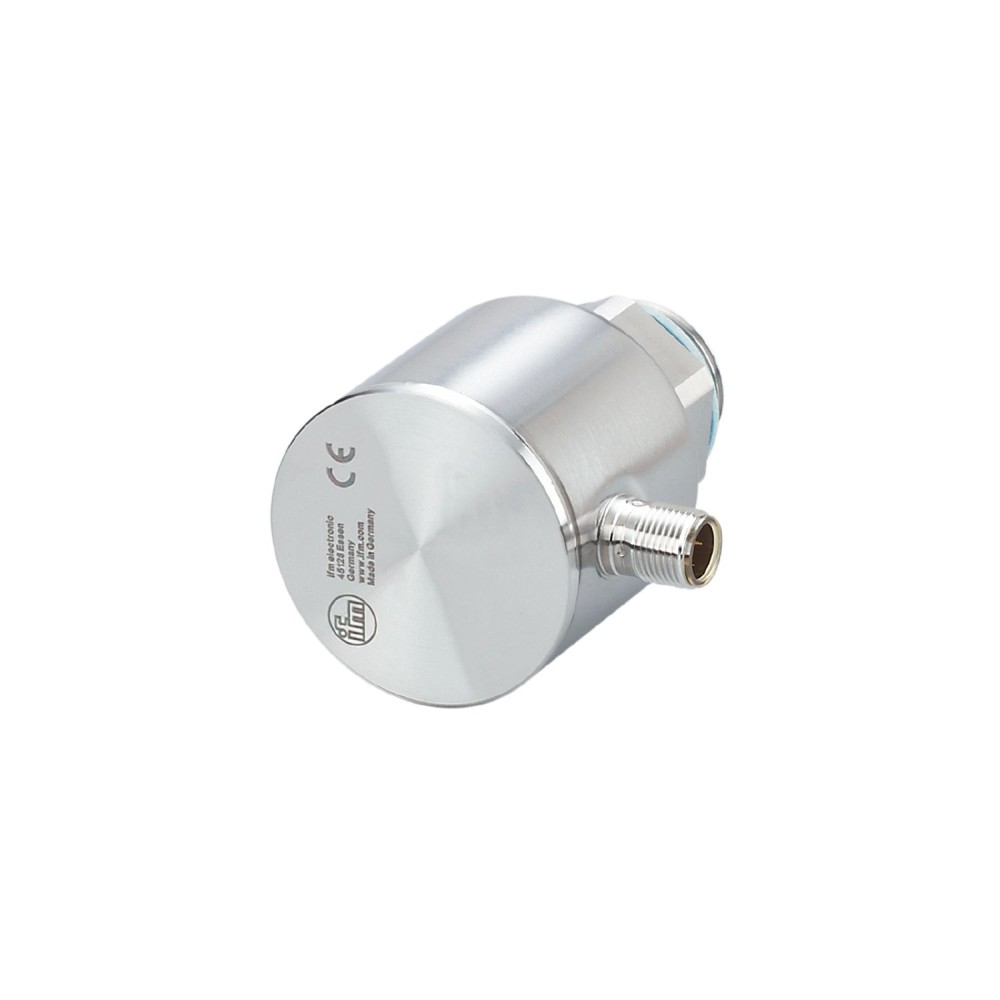

Непрерывный датчик уровня IFM LR0000--BR34A1DKG/US LR9020

Непрерывный датчик уровня IFM LR0000--BR34A1DKG/US LR9020 представляет собой волноводный радар, предназначенный для точного и надежного контроля уровня различных жидкостей, включая воду, масла и охлаждающие жидкости, в резервуарах и контейнерах. Модульная конструкция, состоящая из блока оценки и зонда, обеспечивает адаптацию к различным условиям эксплуатации.

Ключевые характеристики

Принцип измерения: Волноводный радар.Данный принцип измерения обеспечивает высокую точность и стабильность показаний уровня независимо от изменений плотности, температуры или давления среды. Это гарантирует надежный контроль даже в сложных промышленных условиях.
Диапазон измерения (Длина зонда): 100... 1600 мм.Регулируемая длина зонда позволяет адаптировать датчик к резервуарам различных размеров. Возможность укорачивания зонда на месте установки упрощает монтаж и обеспечивает универсальность применения.
Выходные сигналы: Аналоговый (0... 10 В или 4... 20 мА) и IO-Link.Наличие стандартных аналоговых выходов (0... 10 В и 4... 20 мА) обеспечивает совместимость с большинством систем автоматизации. Дополнительный интерфейс IO-Link позволяет осуществлять цифровую передачу данных и дистанционную параметризацию, что повышает гибкость интеграции и диагностики.
Защита корпуса: IP 68; IP 69K.Высокие степени защиты IP 68 и IP 69K гарантируют полную пыленепроницаемость и возможность работы при длительном погружении в воду, а также устойчивость к воздействию струй воды под высоким давлением и высоким температурам. Это обеспечивает надежность датчика в жестких условиях эксплуатации.
Материалы смачиваемых частей: Нержавеющая сталь (303/1. 4305, 316L/1. 4435), ПТФЭ, FKM, армированное волокно NBR.Использование коррозионностойких материалов для всех частей, контактирующих со средой, обеспечивает высокую химическую стойкость и долговечность датчика при работе с агрессивными жидкостями.

Преимущества

Высокая точность и надежность измерения уровня в различных средах благодаря передовой технологии волноводного радара.
Гибкость применения и простота адаптации к резервуарам разной высоты за счет регулируемой длины зонда.
Широкие возможности интеграции в существующие системы управления благодаря многообразию выходных сигналов, включая IO-Link.
Долговечность и устойчивость к агрессивным средам и жестким условиям эксплуатации, обеспечиваемые выбором качественных материалов и высокой степенью защиты.

Характеристики Непрерывный датчик уровня (волноводный радар) IFM LR0000--BR34A1DKG/US LR9020

Основные характеристики

MAWP для приложений согласно CRN[бар]	16 бар
MTTF[лет]	239
Активный диапазон A[мм]	L-40, (при настройке на масло и масляные среды: L-60)
Аналоговые данные процесса	1
Аналоговый выход	0...10, инвертируемый В
Вакуумное сопротивление	-1000 mbar-0.1 MPa
Вес	470.9
Время задержки включения [с]	<, 3
Выходной сигнал	аналоговый сигнал, IO-Link
Габариты	Ø 50 / L = 86
Диэлектрическая проницаемость среды	≥ 1,8, (для сред с диэлектрической проницаемостью 1,8...5 (например, масел) для работы необходима коаксиальная труба)
Длина зонда L[мм]	100...1600
Защита	IP 68, IP 69K, (7 дней / глубина воды 1 м / 0,1 бар: IP 68)
Защита от короткого замыкания	да
Защита от обратной полярности	да
Защита от перегрузки	да
Интерфейс связи	IO-Link
Класс защиты	III
Количество аналоговых выходов	1
Количество в упаковке	1 шт.
Количество входов и выходов	Количество аналоговых выходов: 1
Макс. нагрузка [Ом]	500
Материалы	нержавеющая сталь (304/1.4301), нержавеющая сталь (316L/1.4404), FKM, PEI
Материалы (смачиваемые части)	нержавеющая сталь (303/1.4305), соединение зонда: нержавеющая сталь (316L/1.4435), ПТФЭ, FKM, уплотнение: армированное волокно NBR
Мин. время цикла процесса [мс]	2.3
Мин. сопротивление нагрузки [Ом]	2000
Не может быть использован для	См. инструкцию по эксплуатации, глава «Функции и характеристики».
Неактивный диапазон I1 / I2[мм]	30 / 10, (при настройке на масло и масляные среды: 30 / 30)
Номинальное давление	16 бар 1,6 МПа
Нулевой сигнал (ток)[мА]	4
Общее количество выходов	2
Одобрение UL	Номер одобрения UL: H009 Номер файла: ULE174191
Ошибка смещения[мм]	5
Повторяемость[мм]	± 5
Погрешность измерения[мм]	± 7
Поддерживаемые идентификаторы устройств	Тип операцииDeviceIDdefault578
Полный сигнал (напряжение)[В]	10
Полный сигнал (ток)[мА]	20
Потребляемый ток [мА]	<, 25
Примечания	См. техническое примечание в разделе «Загрузки». Для высоких температур процесса: решающее значение имеет температура в месте присоединения к процессу. Фактическая температура среды может быть выше.
Принцип измерения	волноводный радар
Рабочее напряжение[В]	18...30 DC
Разрешение[мм]	1
Ревизия IOLink	1.1
режим SIO	нет
Связь	Разъём: 1 x M12, кодировка: A, Контакты: позолоченные
Специальная особенность	Позолоченные контакты
стандарт SDCI	IEC 61131-9 CDV
Температура окружающей среды[°C]	-25...60
Температура процесса[°C]	-25...80, (90 &, lt, 1 ч , см. примечание под примечаниями)
Температура хранения[°C]	-40...85
Температурный дрейф на 10 К	± 0.2 %
Технологическое соединение	резьбовое соединение G 3/4 наружная резьба
Тип защиты от короткого замыкания	тепловой, импульсный
Тип трансмиссии	COM2 (38,4 кБод)
Требуемый тип главного порта	А
Ударопрочность	DIN EN 60068-2-2750 г (11 мс) / 25 г (6 мс) с эталонным стержнем 0,5 м
Устойчивость к вибрации	DIN EN 60068-2-65 g (10...2000 Hz) / 1 g (5...200 Hz) with reference rod 0.5 m
Частота дискретизации [Гц]	4
Электрическое проектирование	ПНП
ЭМС	DIN EN 61000-6-2DIN EN 61000-6-3в закрытом металлическом резервуареDIN EN 61000-6-4в пластиковых или открытых металлических резервуарах
