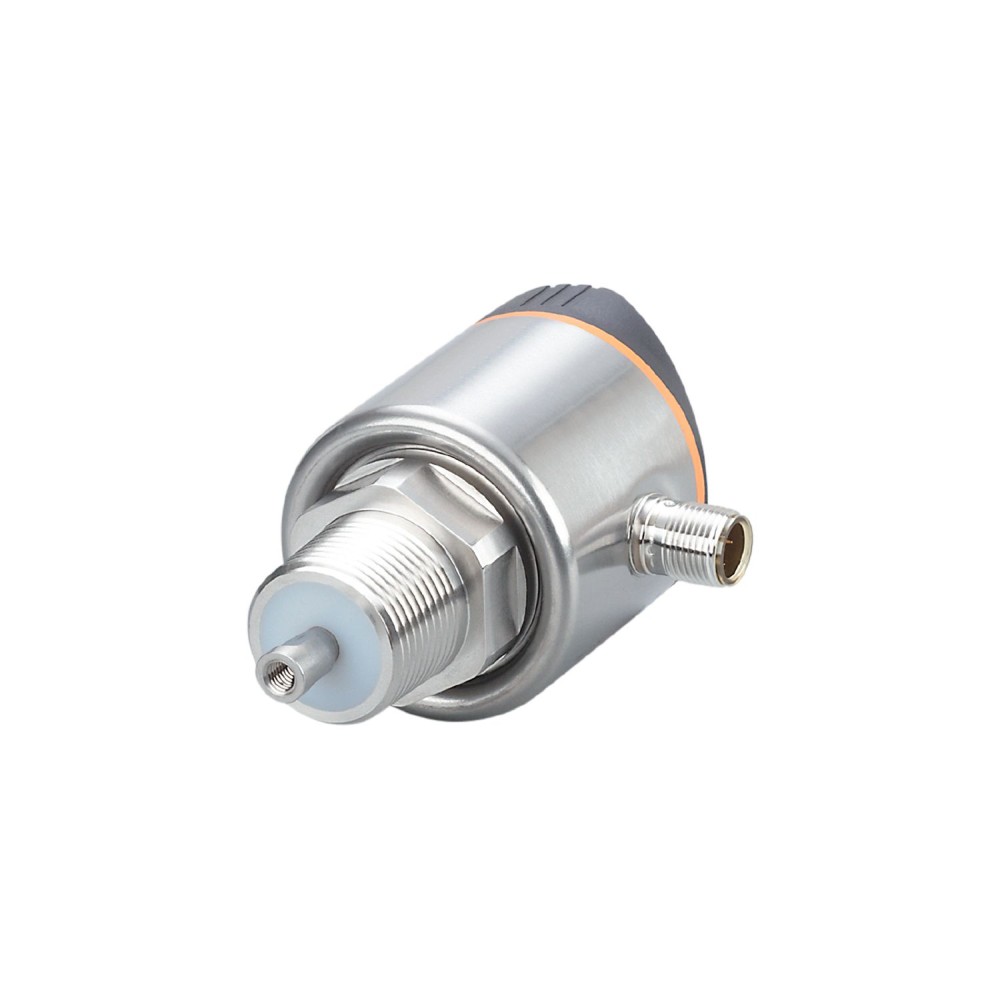

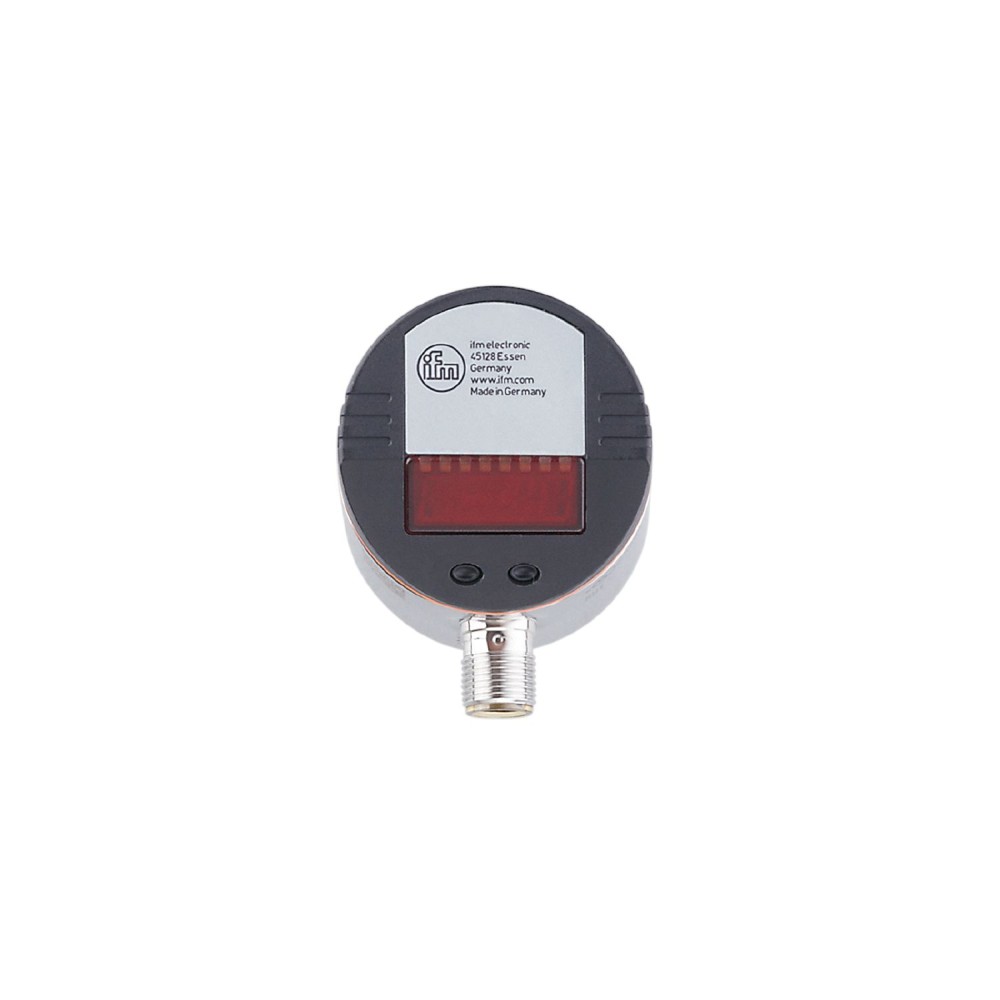

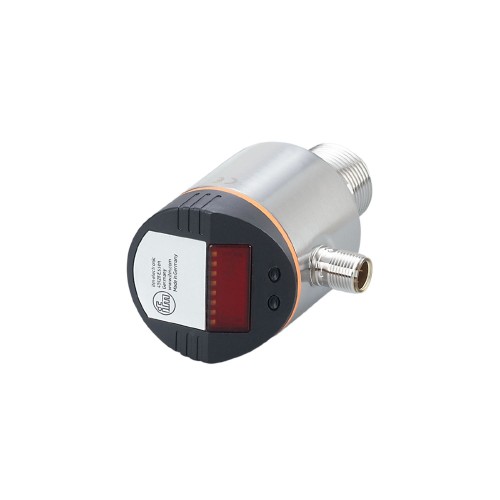

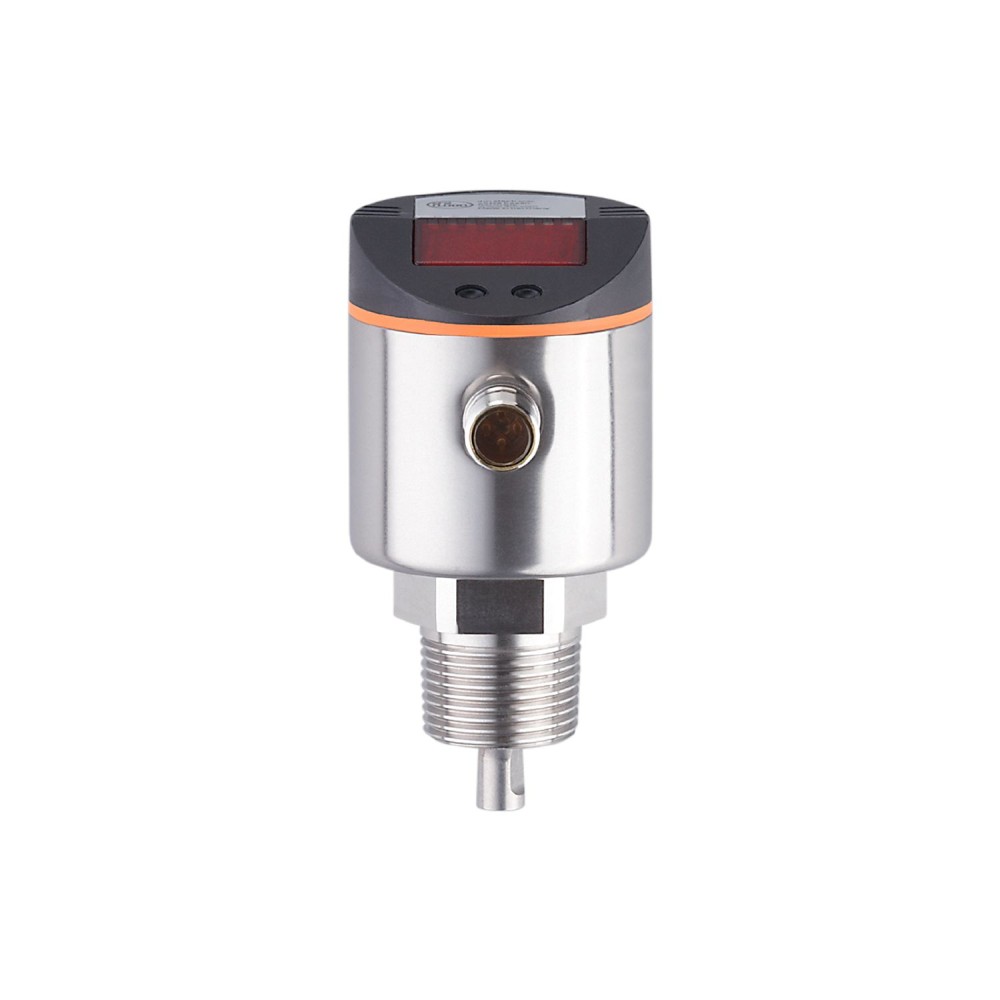

Непрерывный датчик уровня (волноводный радар) IFM LR0000B-BN34ASPKG/US LR8300

Код товара: 194942

IFM Производитель

55 377 ₽

Быстрый заказ

Характеристики

Код производителяLR8300

Все характеристики

IFM LR8300 дополнительные характеристики

Описание

Непрерывный датчик уровня (волноводный радар) IFM LR0000B-BN34ASPKG/US LR8300

Датчик уровня IFM LR0000B-BN34ASPKG/US LR8300 представляет собой устройство для непрерывного контроля уровня жидкостей в резервуарах и контейнерах, использующее принцип волноводного радара. Он предназначен для точного измерения уровня в средах на водной основе.

Ключевые характеристики

Принцип измерения: Волноводный радар.Этот метод обеспечивает высокую надежность и точность измерений, поскольку он менее подвержен влиянию таких факторов, как пена, турбулентность или изменения диэлектрической проницаемости контролируемой среды.

Регулируемая длина зонда:Длина зонда L составляет от 100 до 1600 мм. Возможность укорачивания зонда позволяет адаптировать датчик к различным высотам резервуаров, обеспечивая гибкость применения.

Точность измерения:Датчик обеспечивает погрешность измерения ± 7 мм и повторяемость ± 5 мм. Это гарантирует стабильный и точный контроль уровня, что критически важно для поддержания технологических процессов.

Интерфейс связи и выходы:Устройство оснащено интерфейсом IO-Link и четырьмя цифровыми коммутационными выходами. Поддержка IO-Link упрощает интеграцию датчика в современные системы автоматизации, предоставляя возможности для передачи данных и удаленной параметризации.

Материалы смачиваемых частей:Для смачиваемых частей используются нержавеющая сталь (303/1. 4305, 316L/1. 4435), ПТФЭ и FKM. Такой выбор материалов обеспечивает химическую стойкость и долговечность датчика при контакте с различными жидкостями, включая водные среды.

Преимущества

Высокая надежность и точность:Принцип волноводного радара обеспечивает стабильные и точные показания даже в сложных условиях, таких как наличие пены или турбулентности.
Гибкость применения:Регулируемая длина зонда позволяет легко адаптировать датчик к резервуарам различных размеров, что снижает затраты на инвентаризацию и упрощает установку.
Расширенные возможности интеграции:Наличие интерфейса IO-Link и нескольких цифровых выходов обеспечивает эффективное взаимодействие с системами автоматизации и упрощает настройку параметров.
Долговечность в агрессивных средах:Использование коррозионностойких материалов для смачиваемых частей гарантирует длительный срок службы датчика в контакте с широким спектром рабочих жидкостей.

Характеристики Непрерывный датчик уровня (волноводный радар) IFM LR0000B-BN34ASPKG/US LR8300

Основные характеристики

MAWP для приложений согласно CRN[бар]	16 бар
MTTF[лет]	205
Активный диапазон A[мм]	L-40
Аналоговые данные процесса	1
Вакуумное сопротивление	-1000 mbar-0.1 MPa
Вес	351.5
Время задержки включения [с]	<, 3
Выходная функция	нормально открытый / нормально закрытый, (параметризуемый)
Выходной сигнал	коммутационный сигнал, IO-Link
Гистерезис	>, 5 мм
Диэлектрическая проницаемость среды	≥ 5
Длина зонда L[мм]	100...1600
Защита	IP 67
Защита от короткого замыкания	да
Защита от обратной полярности	да
Защита от перегрузки	да
Интерфейс связи	IO-Link
Класс защиты	III
Количество в упаковке	1 шт.
Количество входов и выходов	Количество цифровых выходов: 4
Количество цифровых выходов	4
Макс. падение напряжения на коммутируемом выходе DC[В]	2.5
Материалы	нержавеющая сталь (304/1.4301), нержавеющая сталь (316L/1.4404), FKM, PBT, PC, PEI, TPE-V
Материалы (смачиваемые части)	нержавеющая сталь (303/1.4305), соединение зонда: нержавеющая сталь (316L/1.4435), ПТФЭ, FKM
Мин. время цикла процесса [мс]	2.3
Не может быть использован для	См. инструкцию по эксплуатации, глава «Функции и характеристики».
Неактивный диапазон I1 / I2[мм]	30 / 10
Номинальное давление	16 бар 1,6 МПа
Общее количество выходов	4
Отображать	Дисплей: 3 светодиода, зеленый, состояние переключения, 4 светодиода, желтый, алфавитно-цифровой дисплей, 4-значный, настройка параметров, алфавитно-цифровой дисплей, 4-значный
Ошибка смещения[мм]	5
Повторяемость[мм]	± 5
Погрешность измерения[мм]	± 7
Поддерживаемые идентификаторы устройств	Тип операцииDeviceIDdefault11
Постоянный номинальный ток коммутационного выхода DC[мА]	200
Потребляемый ток [мА]	<, 30
Примечания	Для высоких температур процесса: решающее значение имеет температура в месте присоединения к процессу. Фактическая температура среды может быть выше.
Принцип измерения	волноводный радар
Рабочее напряжение[В]	18...30 DC
Разрешение[мм]	1
Ревизия IOLink	1.1
режим SIO	да
С шагом [мм]	5
Связь	Разъём: 1 x M12, кодировка: A, Контакты: позолоченные
Специальная особенность	Позолоченные контакты
стандарт SDCI	IEC 61131-9 CDV
Температура окружающей среды[°C]	-25...60
Температура процесса[°C]	-25...80, (90 &, lt, 1 ч , см. примечание под примечаниями)
Температура хранения[°C]	-40...85
Температурный дрейф на 10 К	± 0.2 %
Технологическое соединение	резьбовое соединение 3/4&, quot, NPT наружная резьба
Тип защиты от короткого замыкания	тепловой, импульсный
Тип трансмиссии	COM2 (38,4 кБод)
Точка сброса rP	10... L-35 мм
Требуемый тип главного порта	А
Ударопрочность	DIN EN 60068-2-2750 г (11 мс) / 25 г (6 мс) с эталонным стержнем 0,5 м
Уставка SP	15...L-30 мм
Устойчивость к вибрации	DIN EN 60068-2-65 g (10...2000 Hz) / 1 g (5...200 Hz) with reference rod 0.5 m
Частота дискретизации [Гц]	4
Электрическое проектирование	ПНП
ЭМС	DIN EN 61000-6-2DIN EN 61000-6-3в закрытом металлическом резервуареDIN EN 61000-6-4в пластиковых или открытых металлических резервуарах
